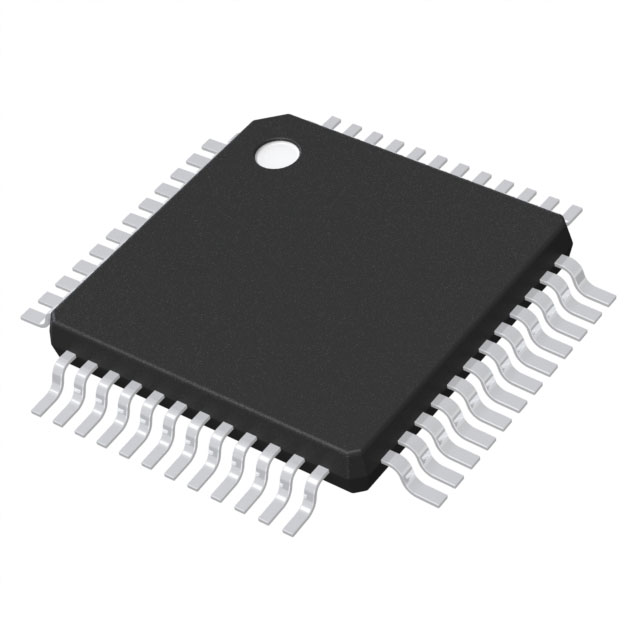

DSPIC33CH256MP505T-I/PT

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 180MHz,200MHz 48KB FLASH,PRAM 328KB Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,QEI,WDT 内部 39 2 3V 3.6V 200MHz CANbus,I2C,IrDA,LINbus,SPI,UART,USART A/D 31x12b; D/A 4x12b 16bit dsPIC TQFP-48 贴片安装,黏合安装
供应商型号: 579-33CH256MP505TIPT
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33CH256MP505T-I/PT

DSPIC33CH256MP505T-I/PT概述

    dsPIC33CH512MP508家族产品技术手册

    产品简介


    dsPIC33CH512MP508是Microchip Technology公司推出的一款高性能双核16位数字信号控制器(Digital Signal Controller, DSC)。该控制器结合了MCU(微控制器)和DSP(数字信号处理器)的功能,专为电机控制和电源管理设计。其核心由两个独立的16位dsPIC33CH CPU组成,每个CPU都有自己的独立外设和可配置的共享资源,能够在各种复杂的应用环境中提供卓越的性能和灵活性。

    技术参数


    - 主控核心频率:-40°C到+125°C时可达180MHz,对应90MIPS;-40°C到+150°C时可达150MHz,对应60MIPS。
    - 从控核心频率:-40°C到+125°C时可达200MHz,对应100MIPS;-40°C到+150°C时可达150MHz,对应60MIPS。
    - 程序存储器:主控核心拥有256K-512K字节的闪存和纠错码(ECC),从控核心拥有72K字节的RAM。
    - 数据存储器:主控核心拥有32K-48K字节的数据RAM,从控核心拥有16K字节的数据RAM。
    - 定时器/输出比较/输入捕获模块:主控核心有一个16位通用定时器,从控核心也配备了一个16位通用定时器,此外还拥有可编程触发生成模块(PTG)。
    - 模拟功能:四个模数转换器(ADC),四个数模转换器(DAC)和模拟比较器,三个可编程增益放大器(PGA)。
    - 通信接口:三组通用异步收发传输器(UART)、四组串行外设接口(SPI)/I2S模块、三组I2C模块、两个灵活数据率CAN模块(CAN FD)。

    产品特点和优势


    - 双核架构:两个独立的CPU核心使得主控和从控可以同时执行任务,提高系统整体效率。
    - 高分辨率PWM:支持高达250ps的PWM分辨率,适用于各种精确控制要求高的场合。
    - 丰富的模拟功能:多个ADC、DAC和PGA模块提供了强大的模拟信号处理能力。
    - 高可靠性:具备错误校正代码(ECC)、看门狗定时器(WDT)和死机监控器(DMT)等安全特性。

    应用案例和使用建议


    - 直流/交流电源转换器:通过精确的PWM信号控制,实现高效能的电压转换。
    - 不间断电源(UPS):用于保持电力系统的稳定运行。
    - 电机控制:如无刷直流电机(BLDC)、永磁同步电机(PMSM)和开关磁阻电机(SR)的控制。
    使用建议:在使用过程中应注意对PWM信号的正确设置以确保最优性能,并利用模拟功能进行精细的信号调整。

    兼容性和支持


    - 兼容性:该产品支持多种协议如DMX、LIN/J2602、SMBus等,提高了其在不同应用环境下的兼容性。
    - 支持与维护:Microchip提供详尽的技术文档和在线支持,用户可以通过官方渠道获取帮助。

    常见问题与解决方案


    1. 无法正常启动:检查电源供应和复位电路是否正常。
    2. 信号干扰严重:检查布线和接地情况,确保信号完整性。
    3. 模拟信号失真:检查ADC和DAC的设置参数,确保正确的校准。

    总结和推荐


    综上所述,dsPIC33CH512MP508是一款集成了高性能双核处理能力和丰富模拟信号处理模块的数字信号控制器。它在电机控制和电源管理应用中表现优异,具备高精度、高可靠性等显著优势。鉴于其广泛的应用范围和全面的支持服务,我们强烈推荐此款产品用于相关领域的开发。

DSPIC33CH256MP505T-I/PT参数

参数
数据转换器 A/D 31x12b; D/A 4x12b
RAM大小 48KB
接口类型 CANbus,I2C,IrDA,LINbus,SPI,UART,USART
外设 Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,QEI,WDT
振荡器类型 内部
程序存储器大小 328KB
最大时钟频率 200MHz
数据总线宽度 16bit
I/O数量 39
程序存储器类型 FLASH,PRAM
电压-电源(Vcc/Vdd) 3V~3.6V
核心处理器 dsPIC
内核数 2
最小工作供电电压 3V
最大工作供电电压 3.6V
速度 180MHz,200MHz
EEPROM大小 -
通用封装 TQFP-48
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
