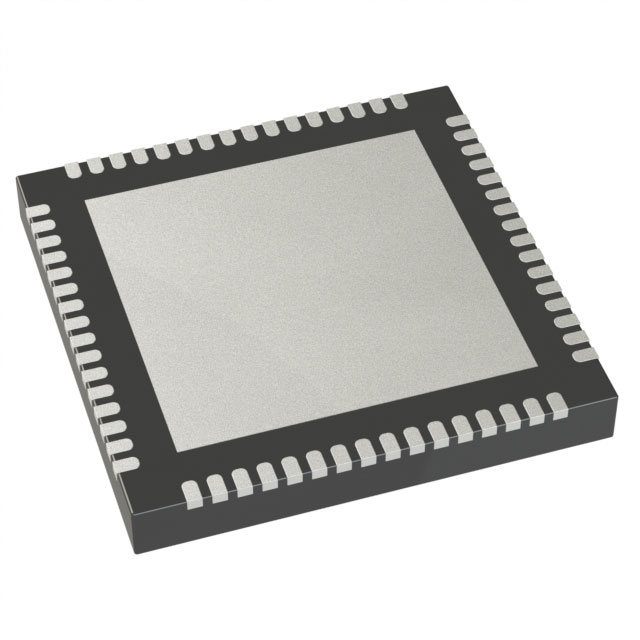

PIC24EP256GP206-I/MR

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 1.578125MB FLASH 256KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 53 3V 3.6V 70MHz I2C,IrDA,LINbus,SPI,UART,USART A/D 16x10b/12b 16bit PIC QFN 贴片安装
供应商型号: 579-PIC24256GP206IMR
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24EP256GP206-I/MR

PIC24EP256GP206-I/MR概述

    # 电子元器件产品技术手册:dsPIC33EPXXXGP50X, dsPIC33EPXXXMC20X/50X 和 PIC24EPXXXGP/MC20X

    产品简介


    dsPIC33EPXXXGP50X, dsPIC33EPXXXMC20X/50X 和 PIC24EPXXXGP/MC20X 是由 Microchip Technology Inc. 开发的一系列高性能16位微控制器(MCU)和数字信号控制器(DSC)。这些微控制器广泛应用于电机控制、电源管理、工业自动化、汽车电子等领域,具备高集成度、高效能和多功能性。

    技术参数


    工作条件
    - 电压范围:3.0V至3.6V
    - 温度范围:
    - -40°C 至 +85°C(最高70 MIPS)
    - -40°C 至 +125°C(最高60 MIPS)
    - -40°C 至 +150°C(最高40 MIPS)
    CPU核心
    - 核心:16位dsPIC33E/PIC24E CPU
    - 功能:代码高效架构、双40位累加器、单周期乘法和除法、硬件除法、32位乘法支持
    时钟管理
    - 内部振荡器精度:1.0%
    - 可编程PLL和时钟源、安全时钟监控、独立看门狗定时器、快速唤醒和启动
    电源管理
    - 低功耗管理模式(睡眠、空闲、降频)
    - 集成上电复位和欠压复位、动态电流典型值0.6mA/MHz、典型值30µA/IPD电流
    高速PWM
    - 最多三个PWM对、独立定时、上升和下降沿死区时间
    - PWM分辨率:7.14ns、PWM支持多种电力转换应用和电机控制
    先进模拟特性
    - ADC模块:可配置为10位、1.1Msps(四个采样保持)或12位、500ksps(一个采样保持)
    - 多个模拟输入通道、灵活独立的ADC触发源、多达三个运算放大器/比较器
    定时器/输出比较/输入捕获
    - 12个通用定时器、四路输出比较模块、功能重映射、复杂序列调度器
    通信接口
    - 两个UART模块(最大速率17.5Mbps)、两个四线SPI模块(最大速率15Mbps)、CAN模块(1Mbps)、两个I2C模块(最大速率1Mbps)
    输入/输出
    - 沉流/源流能力高达12mA/6mA、5V容限引脚、数字功能重映射

    产品特点和优势


    1. 高性能:具备高性能的CPU核心,能够处理高速数据传输和复杂算法计算。
    2. 低功耗:支持多种低功耗模式,有效延长电池寿命。
    3. 高可靠性:支持安全时钟监控、独立看门狗定时器,确保系统的稳定运行。
    4. 多功能性:集成了多个通信接口和丰富的外设,适应各种应用场景。

    应用案例和使用建议


    应用案例
    1. 电机控制:在电机控制系统中,用于驱动BLDC、PMSM、ACIM和SRM电机,提供高精度控制。
    2. 电源管理:用于DC/DC、AC/DC、逆变器和PFC电路,实现高效的能量转换。
    3. 工业自动化:应用于传感器数据采集和处理,提高自动化系统的效率。
    使用建议
    1. 合理选择电压和温度范围:根据应用需求选择合适的电压和温度范围,以确保设备在预期环境中可靠运行。
    2. 优化电源管理:通过合理配置低功耗模式,降低系统能耗,延长电池寿命。
    3. 充分使用通信接口:利用多个通信接口,实现系统间的高效数据传输。

    兼容性和支持


    这些设备具有广泛的兼容性,可以与其他常见的电子元器件和设备无缝连接。Microchip Technology Inc. 提供了详尽的技术文档和支持服务,包括在线论坛、技术支持热线和技术培训。

    常见问题与解决方案


    1. 问题:系统无法正常启动。
    - 解决方案:检查电源供应和系统配置,确保所有硬件连接正确。
    2. 问题:PWM输出不稳定。
    - 解决方案:确认配置参数正确,尝试调整时钟频率。
    3. 问题:ADC读数异常。
    - 解决方案:检查采样频率和参考电压设置,确保ADC模块正确初始化。

    总结和推荐


    总体而言,dsPIC33EPXXXGP50X, dsPIC33EPXXXMC20X/50X 和 PIC24EPXXXGP/MC20X 是高性能的16位微控制器和数字信号控制器,适用于多种复杂的应用场景。凭借其高性能、低功耗和多功能性,这些设备在工业自动化、电机控制和电源管理领域具有显著的竞争优势。强烈推荐给需要高性能、可靠性和灵活性的设计工程师。

PIC24EP256GP206-I/MR参数

参数
程序存储器大小 256KB
数据转换器 A/D 16x10b/12b
最小工作供电电压 3V
最大工作供电电压 3.6V
核心处理器 PIC
振荡器类型 内部
I/O数量 53
RAM大小 1.578125MB
电压-电源(Vcc/Vdd) 3V~3.6V
程序存储器类型 FLASH
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
速度 -
内核数 -
最大时钟频率 70MHz
数据总线宽度 16bit
EEPROM大小 -
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC24EP256GP206-I/MR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
