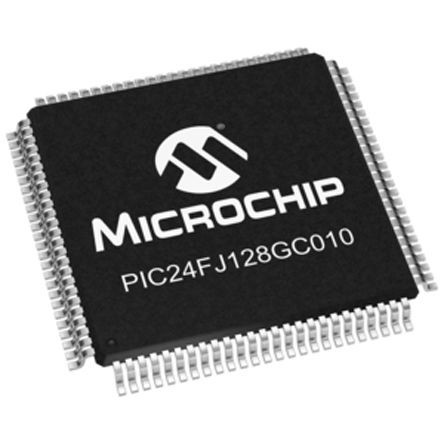

PIC24FJ128GC010-I/PT

产品分类: 微控制器(MCU)
产品描述: Microchip PIC24FJ系列单片机, PIC内核, 100针, TQFP封装, 0CAN通道
供应商型号: 8032235
供应商: 海外现货
标准整包数: 2
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24FJ128GC010-I/PT

PIC24FJ128GC010-I/PT概述

    PIC24FJ128GC010系列微控制器技术手册解析

    1. 产品简介


    产品类型:
    PIC24FJ128GC010系列是一款高性能、低功耗的16位闪存微控制器,适用于需要高性能模拟功能的应用场景。它集成了丰富的外设,包括多个高速ADC、DAC、运放及比较器等。
    主要功能:
    - 12位高速ADC,支持高达10 MSPS的转换速率;
    - 16位Σ-Δ ADC,具有可编程数据率及过采样选项;
    - 两个10位DAC,支持高达1 MSPS更新率;
    - 高精度运放及比较器,可实现灵活的输入/输出配置。
    应用领域:
    广泛应用于消费电子、工业控制、汽车电子、医疗设备等领域,特别是在需要高精度测量、低功耗操作和实时数据处理的场合。

    2. 技术参数


    - 存储器:128K字节程序闪存,8K字节数据RAM。
    - 引脚:100引脚TQFP封装,支持多达100个GPIO。
    - 模拟外设:12位高速ADC(最高10 MSPS)、16位Σ-Δ ADC、2个10位DAC、2个轨到轨运放、3个增强型模拟比较器、3个片上可编程电压参考、电荷时间测量单元(CTMU)。
    - 数字外设:LCD控制器、USB OTG、多达59段LCD显示、9个输入捕获模块、9个输出比较/PWM模块、两个I²C模块、两个SPI模块、四个UART模块、两个32位计时器、硬件实时时钟与日历(RTC)等。
    - 电源管理:支持多种电源管理模式,如深睡眠模式、低功耗模式等,典型深度睡眠电流仅为75 nA。

    3. 产品特点和优势


    - 高性能模拟功能:具备多种高精度模拟外设,能够实现精确的数据采集和处理。
    - 低功耗设计:通过多种电源管理模式显著降低功耗,特别适合电池供电的应用。
    - 高度集成:内置多种外设,减少外围电路需求,降低系统成本和复杂度。
    - 强大的处理能力:最高可达16 MIPS的运算速度,支持高速数据处理。
    - 灵活的外设配置:允许通过PPS功能重新映射外设,提高设计灵活性。

    4. 应用案例和使用建议


    应用案例:
    此系列微控制器常用于工业自动化控制系统中,如电机控制、传感器数据采集及处理等。例如,在一个工厂自动化的应用场景中,该MCU可以用于采集温度、压力等传感器数据,并进行实时处理和反馈控制。
    使用建议:
    - 在设计时充分考虑系统的功耗要求,选择合适的电源管理模式以延长电池寿命。
    - 充分利用丰富的外设资源,优化数据采集和处理流程,提高系统整体效率。
    - 考虑系统的安全性,通过多种保护机制(如看门狗定时器)防止系统故障。

    5. 兼容性和支持


    - 兼容性:与Microchip公司的其他系列产品保持良好的兼容性,便于扩展应用。
    - 技术支持:Microchip提供详尽的技术文档和支持,帮助用户更好地理解和使用该产品。此外,用户还可以通过官方论坛获得技术支持。

    6. 常见问题与解决方案


    - 问题1:如何设置USB OTG功能?
    - 解决方案:详细阅读技术手册中关于USB OTG部分的内容,根据手册中的步骤配置相关寄存器。
    - 问题2:如何配置模拟比较器?
    - 解决方案:查阅技术手册中的“模拟比较器”章节,按照手册中的配置步骤进行操作。
    - 问题3:如何实现深度睡眠模式下的低功耗运行?
    - 解决方案:确保所有不必要的外设均已关闭,并配置合适的深度睡眠模式,具体配置请参考技术手册中的相关章节。

    7. 总结和推荐


    综上所述,PIC24FJ128GC010系列微控制器凭借其高性能模拟功能、低功耗设计、高度集成的外设和灵活的配置选项,非常适合于各种对性能和功耗有严格要求的应用场景。强烈推荐用户在选择微控制器时考虑该系列的产品,相信能够满足绝大多数应用需求。

PIC24FJ128GC010-I/PT参数

参数
I/O数量 85
RAM大小 8KB
电压-电源(Vcc/Vdd) 2V~3.6V
EEPROM大小 -
最小工作供电电压 2V
速度 32MHz
内核数 -
数据转换器 A/D 50x12b,2x16b,D/A 2x10b
外设 Brown-out Detect/Reset,LCD,LVD,POR,PWM,WDT
核心处理器 PIC
最大工作供电电压 3.6V
最大时钟频率 32MHz
振荡器类型 内部
程序存储器类型 FLASH
程序存储器大小 128KB
接口类型 I2C,IrDA,LINbus,PMP,SPI,UART,USART,USB OTG
数据总线宽度 16bit
长*宽*高 12mm*12mm*1mm
通用封装 TQFP-100
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,托盘
