PIC32MZ1024EFE144-E/PH

产品分类: 微控制器(MCU)
产品描述: 2.1V~3.6V 180MHz 256KB FLASH 1MB 欠压检测/复位,DMA,I²S,POR,PWM,WDT 内部 120 EBI,EMI,Ethernet,I2C,PMP,SPI,SQI,UART,USART,USB OTG A/D 48x12b 32bit MIPS32® M-Class TQFP-144
供应商型号:
供应商:
标准整包数: 0

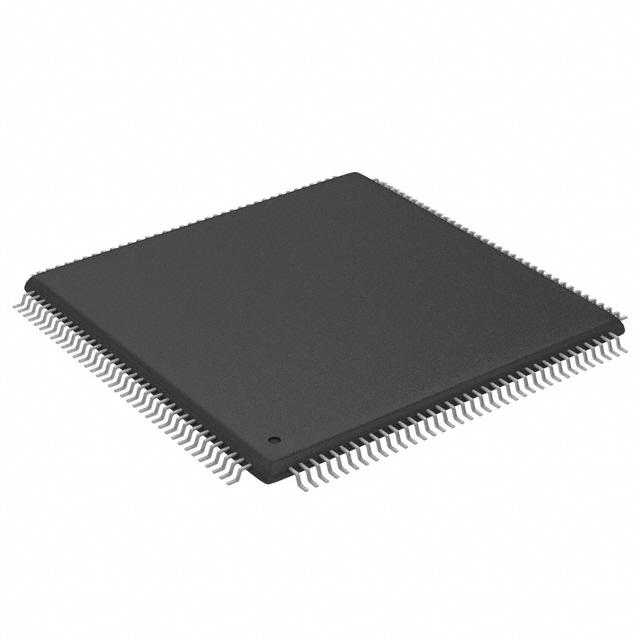

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MZ1024EFE144-E/PH

PIC32MZ1024EFE144-E/PH概述

    PIC32MZ Embedded Connectivity with Floating Point Unit (EF) 家族

    产品简介


    PIC32MZ Embedded Connectivity with Floating Point Unit (EF) 家族是Microchip公司推出的一款高性能、低功耗的32位微控制器(MCU)。该系列微控制器集成了浮点运算单元(FPU),支持高达252 MHz的工作频率,适用于嵌入式系统和连接型设备。它们在汽车、工业控制、医疗设备、消费电子等领域有着广泛的应用。

    技术参数


    - 工作电压: 2.1V 至 3.6V
    - 温度范围: -40°C 至 +125°C
    - 时钟频率: 最高可达 252 MHz(部分型号为 180 MHz)
    - 存储器:
    - 程序存储器:最高可达 2 MB Live-Update Flash
    - 数据存储器:最高可达 512 KB SRAM
    - 接口:
    - 高速通信接口:包括 USB 2.0 高速 On-The-Go(OTG)控制器和 10/100 Mbps 以太网 MAC
    - 模拟接口:包括 12 位 ADC,多达 48 个模拟输入
    - 数字接口:包括 CAN、UART、SPI、I2C、SQI 等
    - 电源管理:
    - 支持多种低功耗模式(Sleep 和 Idle)
    - 安全特性:
    - 包括加密引擎、随机数生成器(RNG)、高级内存保护

    产品特点和优势


    - 强大的计算能力: 支持高达 252 MHz 的工作频率,具备浮点运算单元(FPU),并提供多达 4 个 64 位累加器。
    - 多样的接口支持: 提供丰富的通信接口,如 USB、以太网、CAN、UART、SPI、I2C 等,满足不同应用场景的需求。
    - 高级模拟功能: 集成 12 位 ADC,最多可同时处理 6 个采样和保持电路,支持多达 48 个模拟输入。
    - 安全特性: 内置加密引擎和 RNG,支持 AES、3DES、SHA、MD5 和 HMAC 算法,增强数据安全性。
    - 开发支持: 提供 C/C++ 编译器,集成 MPLAB® Harmony 软件框架,支持多种中间件和实时操作系统(RTOS)。

    应用案例和使用建议


    - 工业自动化: PIC32MZ 可用于实现复杂的数据采集、信号处理和通信任务。例如,在自动化工厂中,可以通过其丰富的接口支持多个传感器和执行器。
    - 车载娱乐系统: 该系列 MCU 可以用于车载音响和多媒体系统的音频处理。利用其内置的音频接口和高速通信能力,可以实现高质量的音频传输。
    - 智能家居: 通过集成的各种接口,如 CAN、UART、SPI 等,PIC32MZ 可用于构建智能家居设备,实现远程监控和控制。

    使用建议:
    - 利用其强大的浮点运算能力进行复杂的信号处理算法。
    - 结合硬件加速功能,提高数据处理速度和效率。
    - 通过优化代码大小和功耗管理,延长设备的电池寿命。

    兼容性和支持


    - 兼容性: PIC32MZ 家族的不同型号提供了多种封装选择,可以与各种外围设备和电路板设计兼容。
    - 支持服务: Microchip 提供详尽的技术文档、开发工具和软件库支持。此外,还有在线社区和技术论坛可供开发者交流经验。

    常见问题与解决方案


    - 问题: 如何优化代码大小?
    - 解决方案: 使用 microMIPS™ 模式,该模式可以在不牺牲性能的情况下减小程序代码的大小。
    - 问题: 如何确保数据安全性?
    - 解决方案: 启用加密引擎和 RNG 功能,对敏感数据进行加密和身份验证。
    - 问题: 如何降低功耗?
    - 解决方案: 利用低功耗模式(Sleep 和 Idle),根据应用场景合理配置,减少不必要的计算和通信操作。

    总结和推荐


    PIC32MZ Embedded Connectivity with Floating Point Unit (EF) 家族凭借其卓越的性能、丰富的功能和广泛的接口支持,使其成为多种嵌入式应用的理想选择。它在数据处理、安全性和电源管理方面表现出色,具有较高的市场竞争力。总体而言,推荐开发者在需要高性能和多功能的嵌入式系统项目中使用 PIC32MZ 系列 MCU。

PIC32MZ1024EFE144-E/PH参数

参数
数据转换器 A/D 48x12b
接口类型 EBI,EMI,Ethernet,I2C,PMP,SPI,SQI,UART,USART,USB OTG
速度 180MHz
最小工作供电电压 -
振荡器类型 内部
外设 欠压检测/复位,DMA,I²S,POR,PWM,WDT
程序存储器类型 FLASH
内核数 -
EEPROM大小 -
电压-电源(Vcc/Vdd) 2.1V~3.6V
最大工作供电电压 -
RAM大小 256KB
最大时钟频率 -
I/O数量 120
核心处理器 MIPS32® M-Class
程序存储器大小 1MB
数据总线宽度 32bit
通用封装 TQFP-144
零件状态 在售
包装方式 卷带包装

PIC32MZ1024EFE144-E/PH厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MZ1024EFE144-E/PH数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MZ1024EFE144-E/PH PIC32MZ1024EFE144-E/PH数据手册
