ATMEGA1284P-MU

产品分类: 微控制器(MCU)
产品描述: Microchip ATmega系列单片机, AVR内核, 44针, VQFN封装
供应商型号: MMU-ATMEGA1284P-MU-39U3RS-EJ0WP9
供应商: 海外现货
标准整包数: 375

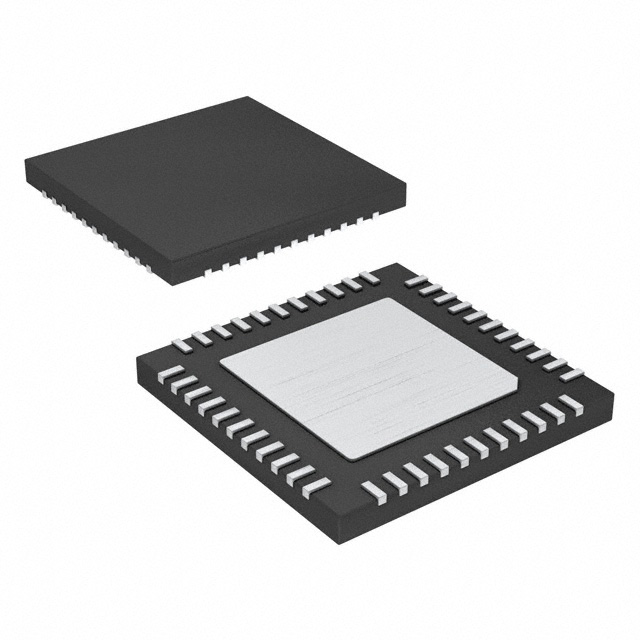

MICROCHIP TECHNOLOGY 微控制器(MCU) ATMEGA1284P-MU

ATMEGA1284P-MU概述

    ATmega164A/PA/324A/PA/644A/PA/1284/P微控制器技术手册

    产品简介


    ATmega164A/PA/324A/PA/644A/PA/1284/P 是一款低功耗、高性能的8位AVR微控制器,基于增强型精简指令集计算(RISC)架构。该系列微控制器提供多种闪存容量(16KB至128KB)和内存配置(SRAM 1KB到16KB,EEPROM 512Bytes到4KB),适用于需要高效率处理速度和低功耗的应用场景。
    主要功能包括高速指令执行、内部多路复用器、电容式触摸支持、多功能计时器、高级串行接口等。广泛应用于工业自动化、消费电子、智能家居等领域。

    技术参数


    - 处理器架构: 增强型8位AVR RISC架构
    - 运行速度: 最高达20MIPS,时钟频率可达20MHz
    - 闪存: 16KB到128KB
    - SRAM: 1KB到16KB
    - EEPROM: 512Bytes到4KB
    - I/O引脚: 32个可编程I/O引脚
    - 电源电压范围: 1.8V至5.5V
    - 电源消耗:
    - 活动模式下:0.4mA @ 1MHz, 1.8V
    - 空闲模式下:0.1µA @ 1MHz, 1.8V
    - 休眠模式下:0.6µA @ 1MHz, 1.8V(含32kHz RTC)

    产品特点和优势


    ATmega164A/PA/324A/PA/644A/PA/1284/P 微控制器具备以下显著特点:
    - 高性能且低功耗: 支持单时钟周期指令执行,最大20MIPS的吞吐量。
    - 丰富的存储器资源: 大容量闪存和EEPROM存储器,便于代码存储和数据保存。
    - 电容式触摸支持: 集成QTouch库,支持电容式触摸按钮、滑块和旋钮,增强人机交互体验。
    - 灵活的外部接口: 多个定时器/计数器、多个PWM通道、USART和SPI串行接口等,满足各种通信需求。

    应用案例和使用建议


    ATmega164A/PA/324A/PA/644A/PA/1284/P 微控制器可以广泛应用于工业控制板、消费电子产品和智能家居设备等场合。例如,在家庭自动化系统中,该芯片可以用于控制智能门锁、温控系统等设备。为了提高系统的可靠性,建议使用外部时钟源和内部振荡器结合的方式,以确保时钟信号的稳定。

    兼容性和支持


    该系列产品与其他Microchip AVR微控制器具有良好的兼容性,可以轻松替换或扩展现有系统。厂商提供了详细的开发文档和工具支持,如IAR Embedded Workbench和Atmel Studio,便于开发者进行软件设计和调试。此外,官方还提供了详尽的技术支持和售后服务,帮助用户解决在开发过程中遇到的问题。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及解决方案:
    1. 问题: 电源电压超出范围。
    - 解决方案: 确认电源适配器输出电压在1.8V至5.5V之间,检查是否有稳压模块。
    2. 问题: 闪存写入失败。
    - 解决方案: 确保电源电压稳定,并在编程前擦除原有数据。
    3. 问题: 无法进入休眠模式。
    - 解决方案: 检查中断设置,确保中断允许被正确禁用,并配置休眠模式相关寄存器。

    总结和推荐


    综上所述,ATmega164A/PA/324A/PA/644A/PA/1284/P 微控制器凭借其卓越的性能和灵活性,为开发者提供了强大的技术支持。特别是对于那些需要低功耗、高性能和丰富外设接口的应用场景,该产品无疑是理想的选择。强烈推荐在各类工业和消费级项目中采用此款微控制器。

ATMEGA1284P-MU参数

参数
程序存储器大小 128KB
最大工作供电电压 5.5V
振荡器类型 内部
数据总线宽度 8bit
I/O数量 32
速度 20MHz
内核数 -
外设 Brown-out Detect/Reset,POR,PWM,WDT
数据转换器 A/D 8x10b
最大时钟频率 20MHz
EEPROM大小 4 x 8
核心处理器 AVR
电压-电源(Vcc/Vdd) 1.8V~5.5V
最小工作供电电压 1.8V
接口类型 I2C,SPI,UART,USART
RAM大小 16KB
程序存储器类型 FLASH
长*宽*高 7mm*7mm*880μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

ATMEGA1284P-MU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATMEGA1284P-MU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATMEGA1284P-MU ATMEGA1284P-MU数据手册

ATMEGA1284P-MU封装设计

查看详情并下载
Symbol
Footprint
3D Model
