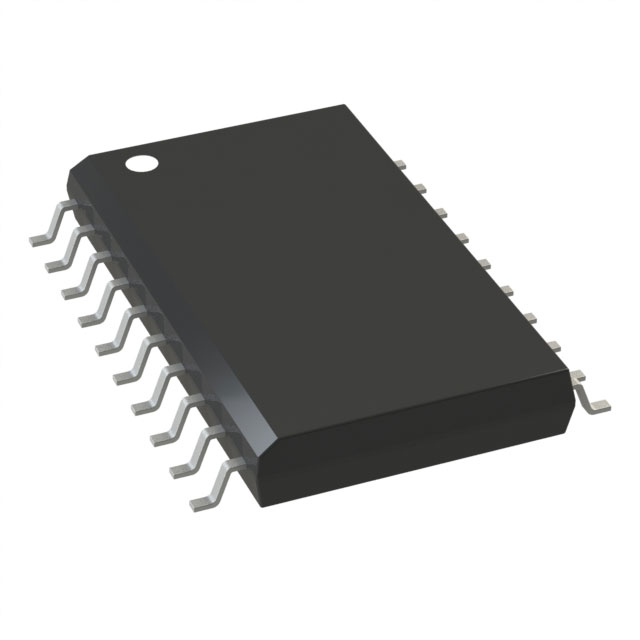

PIC16F690-I/SO

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 20针, SOIC封装, 0CAN通道
供应商型号: 14M-PIC16F690-I/SO
供应商: 云汉优选
标准整包数: 1

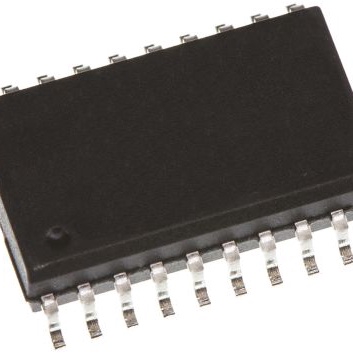

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F690-I/SO

PIC16F690-I/SO概述

    PIC16F631/677/685/687/689/690 高性能RISC微控制器

    产品简介


    PIC16F631/677/685/687/689/690 是由Microchip Technology Inc.设计和生产的高性能8位CMOS微控制器。这些微控制器拥有丰富的指令集和灵活的外设模块,适用于各种嵌入式控制系统。它们广泛应用于工业自动化、消费电子、通信系统等多个领域。

    技术参数


    - CPU:高效率精简指令集(RISC),仅需学习35条指令。
    - 时钟频率:直流至20MHz,指令周期为200ns。
    - 内存:具备闪存(Flash)和EEPROM存储器,提供不同的容量版本。
    - 中断能力:支持硬件堆栈,深度可达8级。
    - 低功耗特性:具备多种低功耗模式,如休眠模式,典型条件下电流消耗低至50nA(@2.0V)。
    - 外围设备:集成多个定时器、比较器、模拟转换器和同步串行接口等。

    产品特点和优势


    - 高性能RISC核心:简单的指令集设计,使得开发过程更加简便高效。
    - 宽工作电压范围:支持2.0V至5.5V的工作电压,适应不同应用场景。
    - 精准内部振荡器:可软件调节频率范围,精度高达±1%。
    - 增强型外设:配备强大的外围设备,如比较器、A/D转换器和SPI/I2C接口。
    - 卓越的数据保留能力:Flash和EEPROM数据保留时间超过40年。

    应用案例和使用建议


    - 应用案例:常用于工业控制系统、传感器接口和家庭自动化等领域。例如,在工业自动化系统中,可以利用其丰富的外设实现精确控制和数据采集。
    - 使用建议:在选择具体型号时,需根据项目需求来确定所需的闪存容量和外设配置。同时,合理利用低功耗模式可以延长系统的使用寿命。

    兼容性和支持


    - 兼容性:与其他Microchip的8位微控制器系列具有良好的兼容性,便于进行升级和替换。
    - 技术支持:Microchip提供了详尽的技术文档和支持,包括开发工具、仿真器和编程指南等。

    常见问题与解决方案


    - 问题1:无法正常复位
    - 解决方案:检查复位引脚(MCLR)是否接收到正确的电压信号。确保复位电路无故障。
    - 问题2:程序写入失败
    - 解决方案:确认编程器设置正确,且编程电压满足要求。若使用的是在线编程模式,确保电路连接无误。

    总结和推荐


    总体而言,PIC16F631/677/685/687/689/690 系列微控制器以其高性能、灵活性和广泛的应用领域而著称。其在低功耗、内存容量、数据保留等方面的优异表现使其成为许多嵌入式系统设计的理想选择。对于需要高性能和多功能性的应用场景,强烈推荐使用这些微控制器。
    通过详细的规格和技术参数分析,我们可以看到PIC16F631/677/685/687/689/690不仅提供了卓越的性能,还在可靠性、兼容性和可扩展性方面表现出色。无论是在工业自动化还是消费电子领域,这些微控制器都展现出了极强的竞争力。

PIC16F690-I/SO参数

参数
EEPROM大小 256 x 8
速度 20MHz
最小工作供电电压 4.5V
振荡器类型 内部
最大时钟频率 20MHz
接口类型 I2C,SPI,UART,USART
程序存储器大小 7KB
内核数 -
电压-电源(Vcc/Vdd) 2V~5.5V
数据转换器 A/D 12x10b
数据总线宽度 8bit
程序存储器类型 FLASH
最大工作供电电压 5.5V
核心处理器 PIC
外设 Brown-out Detect/Reset,POR,PWM,WDT
I/O数量 18
RAM大小 2KB
长*宽*高 12.8mm*7.5mm*2.31mm
通用封装 SOIC-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

PIC16F690-I/SO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F690-I/SO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F690-I/SO PIC16F690-I/SO数据手册
