DSC1001CI5-009.6000T

产品分类: 有源晶振
产品描述: ±10ppm 9.6MHz 贴片安装 3.2mm*2.5mm*900μm
供应商型号: DSC1001CI5-009.6000T
供应商: 国内现货
标准整包数: 1000

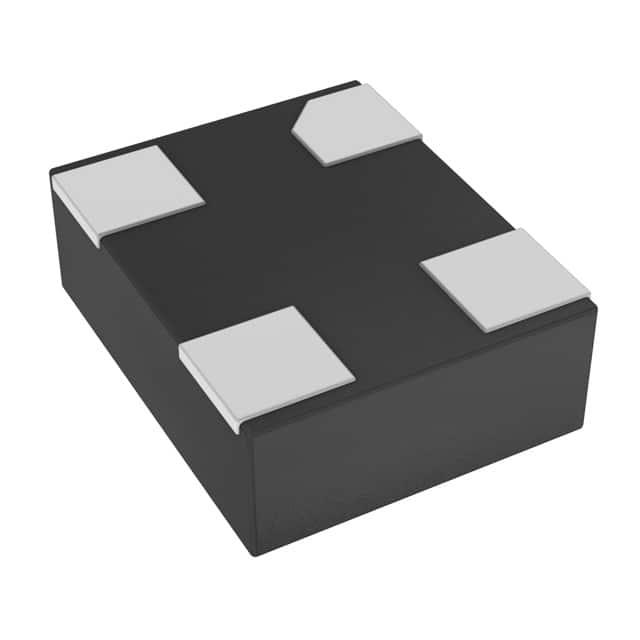

MICROCHIP TECHNOLOGY 有源晶振 DSC1001CI5-009.6000T

DSC1001CI5-009.6000T概述


    产品简介


    DSC1001/3/4 是一款由Microchip Technology Inc.生产的硅MEMS(微机电系统)基础的CMOS振荡器家族,适用于各种需要高精度和稳定性的应用场合。这些振荡器的工作频率范围为1 MHz至150 MHz,可在1.7V至3.6V的电压范围内运行。它们设计用于移动应用、消费电子产品、便携式设备以及低轮廓和工业应用等,如DVR、CCTV、监控摄像头等。

    技术参数


    基本规格:
    - 频率范围:1 MHz 至 150 MHz
    - 工作电压:1.7 V 至 3.6 V
    - 操作温度范围:
    - 扩展工业级:-40°C 至 105°C
    - 工业级:-40°C 至 85°C
    - 商用级:-20°C 至 70°C
    电气特性:
    - 最大老化漂移:±5 ppm/年(在25°C条件下)
    - 稳态电流:15 μA(最大值),待机模式下
    - 启动时间:1.0ms(最大值)
    电气特性:
    - 输出驱动能力:25 pF(DSC1003)、40 pF(DSC1004)
    - 工作电流(典型值):6 mA(1 MHz)
    物理规格:
    - 尺寸:2.5 mm x 2.0 mm x 0.85 mm / 3.2 mm x 2.5 mm x 0.85 mm / 5.0 mm x 3.2 mm x 0.85 mm / 7.0 mm x 5.0 mm x 0.85 mm
    - 符合MIL-STD 883冲击和振动标准
    - 无铅,符合RoHS、Reach SVHC标准
    - AEC-Q100可靠性认证

    产品特点和优势


    - 针对行业标准振荡器的针脚兼容性,实现“即插即用”替换。
    - 半导体级别的可靠性,显著高于石英晶体。
    - 较短的量产周期。
    - 长电池寿命/降低功耗。
    - 小型紧凑塑料封装。
    - 成本效益高。

    应用案例和使用建议


    应用场景:
    - 移动设备
    - 消费电子产品
    - 便携式设备
    - 数字视频录像机(DVR)
    - 监控摄像头
    使用建议:
    1. 电源管理:确保在正常操作范围内提供稳定电源,以维持产品的可靠性和延长使用寿命。
    2. 散热处理:特别是在高温环境下,要注意合理布局电路板以提高散热效果,避免温度过高导致设备损坏。
    3. 防振动措施:对于在振动环境中工作的设备,应采取相应的固定措施以减少外部振动的影响。

    兼容性和支持


    DSC1001/3/4 可兼容多种工业标准封装,如CDFN和DFN,适合在广泛的应用场景中直接替换传统石英晶体振荡器。Microchip Technology Inc.提供详尽的技术支持和维护服务,帮助客户解决可能遇到的各种问题。

    常见问题与解决方案


    1. 启动时间过长:
    - 解决方案:检查供电电压是否处于规定范围内,确保输入信号符合标准逻辑电平。
    2. 输出不稳定:
    - 解决方案:验证接地线连接良好且输出负载不超过15 pF。如需要更高的输出电流,可考虑更换不同型号的产品(例如DSC1003或DSC1004)。
    3. 电源电流异常:
    - 解决方案:检查是否有外部干扰,特别是来自其他高频设备。如果问题持续存在,联系Microchip技术支持团队获取进一步帮助。

    总结和推荐


    总体来看,DSC1001/3/4系列硅MEMS振荡器以其出色的稳定性、低功耗和小型化封装,在工业和消费类电子领域展现出极高的性价比。无论是在便携式设备还是在严苛的工业环境中,这些振荡器都表现出了卓越的性能。鉴于其广泛的应用场景、良好的性价比以及制造商提供的优质支持服务,强烈推荐在相关项目中选用DSC1001/3/4系列振荡器。

DSC1001CI5-009.6000T参数

参数
频率容差 -
频率 9.6MHz
频率稳定性 ±10ppm
长*宽*高 3.2mm*2.5mm*900μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DSC1001CI5-009.6000T厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSC1001CI5-009.6000T数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 有源晶振 MICROCHIP TECHNOLOGY DSC1001CI5-009.6000T DSC1001CI5-009.6000T数据手册

DSC1001CI5-009.6000T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 15.2437
2000+ ¥ 14.9739
3000+ ¥ 14.839
库存: 9000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 15243.7
