TC913BCPA

产品分类: 运算放大器
产品描述: Microchip 精密运算放大器, 双通道, PDIP封装, 双/单电源, 通孔安装, 8引脚
供应商型号: TC913BCPA
供应商: 国内现货
标准整包数: 1

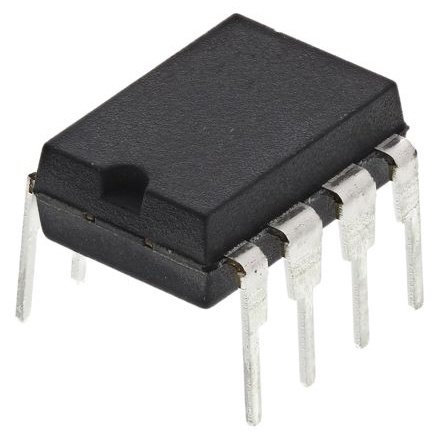

MICROCHIP TECHNOLOGY 运算放大器 TC913BCPA

TC913BCPA概述

    TC913A/TC913B 双自调零运算放大器技术手册

    1. 产品简介


    TC913A/TC913B是Microchip公司生产的双自调零运算放大器(Op Amp)。这种新型运算放大器集成了独特的自动调零技术,能够在不使用外部电容的情况下实现极低的失调电压和出色的噪声性能。这类器件特别适用于仪器仪表、医疗设备、嵌入式控制和温度传感器等应用领域。

    2. 技术参数


    - 基本规格:
    - 电源电压范围:单/双电源供电,+6.5V到+16V,±3.3V到±8.3V
    - 输入失调电压:最大15μV(TC913A),最大30μV(TC913B)
    - 输入偏置电流:最大120pA(TA=+25°C)
    - 电源抑制比:最低110dB(VS=±3.3V到±5.5V)
    - 共模抑制比:最高116dB
    - 单位增益带宽:1.5MHz
    - 失调电压漂移:0.15μV/°C最大值
    - 功耗:典型值为650μA(VS=±5V)
    - 性能指标:
    - 输入电压噪声:0.65μVpp(0.1 Hz到10 Hz)
    - 输出摆幅:从VSS+0.3V到VDD-0.9V(RL=10kΩ)
    - 开环增益:最高120dB(RL=10kΩ)
    - 恢复时间:正过载恢复时间典型值20ms,负过载恢复时间典型值5ms

    3. 产品特点和优势


    - 自动调零技术:采用内部振荡器和控制逻辑周期性地采样并存储失调误差,无需外部电容,减少了成本和封装复杂度。
    - 低失调电压:TC913A和TC913B的最大失调电压分别为15μV和30μV,显著优于传统设计。
    - 高共模抑制比:高达116dB,增强了对共模噪声的抑制能力。
    - 快速恢复时间:能够快速从饱和状态恢复,提高了动态响应速度。
    - 引脚兼容性:与OP-14、LM358、MC1458等多种常见的双运算放大器兼容,便于替换现有电路。

    4. 应用案例和使用建议


    应用案例:
    - 仪器仪表:用于信号放大和处理,尤其适合需要高精度和低噪声的应用场合。
    - 医疗设备:用于心电图、血压监测等生物电信号采集。
    - 嵌入式控制:作为传感器前端放大电路,提高测量准确性。
    - 温度传感器和应变计放大器:能够有效提升微弱信号的信噪比。
    使用建议:
    - 在设计过程中,应合理选择电源电压,以确保器件稳定运行。
    - 使用低阻抗反馈电阻,以避免放大器输出不稳定。
    - 注意输入信号的范围,防止超出器件承受范围导致损坏。

    5. 兼容性和支持


    - 兼容性:TC913A/TC913B与OP-14、LM358、MC1458等多种双运算放大器引脚兼容,便于替换现有电路。
    - 技术支持:Microchip提供了丰富的在线支持资源,包括数据手册、应用笔记、样品程序和硬件文档,同时拥有专业的现场应用工程师团队可提供技术支持。

    6. 常见问题与解决方案


    - 问题一:如何避免过压触发?
    - 解决方案:不要将电压超过电源电压0.3V以上,如果必须使用更大的电压,则限制输入电流不超过0.1mA。

    - 问题二:如何优化电源抑制比?
    - 解决方案:确保供电稳定,并选择合适的电源滤波电路以减少纹波。

    7. 总结和推荐


    TC913A/TC913B双自调零运算放大器凭借其低功耗、高精度、高共模抑制比和快速恢复等优异特性,在各类精密测量和控制系统中表现出色。特别适用于医疗设备、仪器仪表及嵌入式控制系统等应用。强烈推荐使用这款高性能的运算放大器。

TC913BCPA参数

参数
典型供电电流 650μA(x2 Channels)
-3db带宽 -
通道数量 2
关闭 关闭
电路数 2
最小工作供电电压 -
典型输入噪声电压密度 -
放大器类型 Zero-Drift
电流 - 输入偏置 90pA
典型压摆率 2.5V/μs
Vos - 输入偏置电压 5μV
最大工作供电电压 ±8.3V,16V
CMRR - 共模抑制比 100dB
每个通道的输出电流 10mA
输出类型 CMOS
典型增益带宽 1.5MHz
10.16mm(Max)
6.6mm(Max)
4.06mm(Max)
通用封装 PDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

TC913BCPA厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

TC913BCPA数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 运算放大器 MICROCHIP TECHNOLOGY TC913BCPA TC913BCPA数据手册

TC913BCPA封装设计

查看详情并下载
Symbol
Footprint
3D Model
