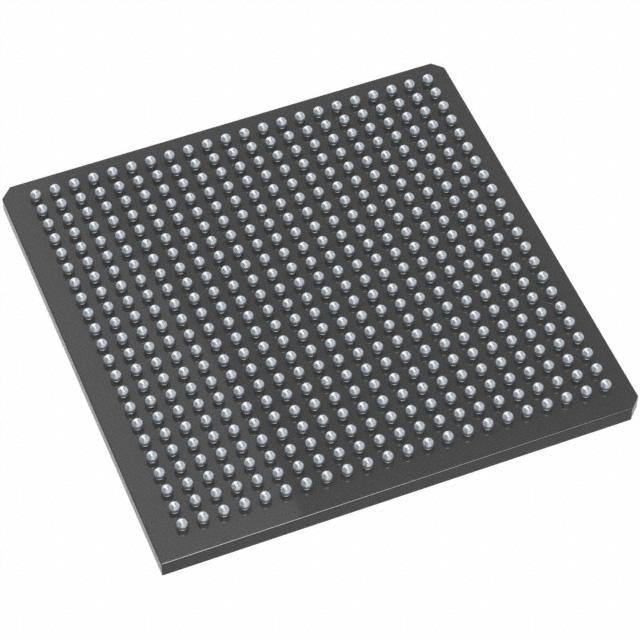

AGL1000V2-FGG484I

产品描述: 144Kbit 24576 1.14V 1.575V BGA 贴片安装
供应商型号: AGL1000V2-FGG484I-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 现场可编程门阵列(FPGA) AGL1000V2-FGG484I

AGL1000V2-FGG484I概述

    IGLOO低功耗闪存FPGA技术手册

    产品简介


    IGLOO系列低功耗闪存FPGA是由Microsemi(现为Microchip的一部分)开发的一系列单芯片解决方案,专为实现超低功耗而设计。IGLOO系列FPGA广泛应用于各种领域,如便携式电子产品、工业控制和通信设备等。它具备高密度系统集成能力,可提供高达100万个系统门的支持,并且具有多种先进的I/O标准和嵌入式存储单元。

    技术参数


    - 核心电压:支持1.2 V到1.5 V电压范围
    - 低功耗模式:在FlashFreeze模式下功耗低至5 µW
    - 系统门数量:从15,000到1,000,000不等
    - SRAM容量:最高可达144 Kbits
    - 用户I/O数量:最高可达300个
    - 工作频率:最高可达250 MHz(1.5 V系统),160 MHz(1.2 V系统)
    - 存储器:具备1 kbit的FlashROM非易失性存储器
    - 接口标准:支持多种单端和差分I/O标准
    - 时钟管理:内置相位锁定环路(PLL)和六个时钟调节块
    - 加密技术:支持AES加密(除ARM-enabled IGLOO设备外)

    产品特点和优势


    1. 低功耗:IGLOO能够在FlashFreeze模式下实现超低功耗(低至5 µW),同时保持FPGA内容不受影响。
    2. 高容量:最大支持1,000,000个系统门,提供高达144 Kbits的双端口SRAM。
    3. 安全性:采用FlashLock技术保护FPGA内容安全,部分型号支持AES加密。
    4. 高性能路由结构:具备分段和层次化的路由结构及时钟架构。
    5. 丰富的I/O标准:支持多种单端和差分I/O标准,涵盖不同电压范围。
    6. 灵活的可编程性:IGLOO可重新编程,支持在制造后期或现场进行升级。

    应用案例和使用建议


    IGLOO系列FPGA在便携式电子产品中表现出色,例如电池供电的医疗设备、工业控制器和无线通信设备。这些设备需要长时间运行并且对功耗有严格要求。为了确保最佳性能,建议在使用过程中关注以下几点:
    - 合理配置电源:选择合适的电源电压(1.2 V到1.5 V),以降低功耗并提高可靠性。
    - 充分利用FlashFreeze模式:在设备处于空闲状态时,启用FlashFreeze模式以进一步降低功耗。
    - 高效利用I/O资源:根据具体应用需求合理分配I/O资源,避免不必要的资源浪费。

    兼容性和支持


    IGLOO系列FPGA与现有的ASIC或FPGA设计流程和工具兼容,可以轻松迁移到不同的设计中。Microsemi提供了详细的技术文档和支持服务,帮助用户更好地理解和使用IGLOO系列FPGA。用户可以通过Microsemi官网获取相关资料和技术支持。

    常见问题与解决方案


    1. 问题:如何进入和退出FlashFreeze模式?
    - 解决方案:通过将特定引脚(FlashFreeze引脚)设置为高电平来进入FlashFreeze模式;通过将其恢复为低电平退出模式。
    2. 问题:如何配置AES加密?
    - 解决方案:对于支持AES的IGLOO设备,可以在编程过程中通过JTAG接口配置AES解密功能。
    3. 问题:如何管理电源?
    - 解决方案:使用IGLOO的电源管理系统,合理设置和管理电源电压,以确保系统的正常运行。

    总结和推荐


    IGLOO系列低功耗闪存FPGA凭借其出色的低功耗特性、高容量和丰富的I/O标准,在多个应用领域表现出色。其灵活性、可靠性和安全性使其成为新一代电子产品设计的理想选择。如果您正在寻找一款能在严苛环境下保持高效能的低功耗FPGA,IGLOO无疑是您的首选。建议在设计新系统时考虑使用IGLOO系列FPGA。

AGL1000V2-FGG484I参数

参数
最大工作供电电压 1.575V
最小工作供电电压 1.14V
总RAM位数 144Kbit
LAB/CLB数量 -
逻辑元件数量 24576
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

AGL1000V2-FGG484I厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AGL1000V2-FGG484I数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 现场可编程门阵列(FPGA) MICROCHIP TECHNOLOGY AGL1000V2-FGG484I AGL1000V2-FGG484I数据手册

AGL1000V2-FGG484I封装设计

查看详情并下载
Symbol
Footprint
3D Model
