DSC1033DI1-025.0000

产品分类: 可编程振荡器
产品描述: CMOS 3V 3.6V 3mA 15pF ±50ppm 25MHz QFN 贴片安装 2.5mm*2mm*900μm
供应商型号: TOM-DSC1033DI1-025.0000
供应商: 海外现货
标准整包数: 140

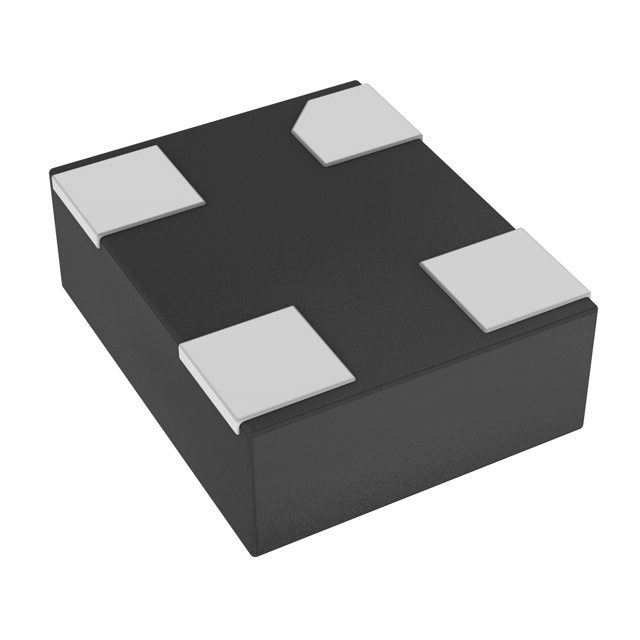

MICROCHIP TECHNOLOGY 可编程振荡器 DSC1033DI1-025.0000

DSC1033DI1-025.0000概述

    DSC1033 3.3V Low-Power CMOS Oscillator 技术手册

    产品简介


    DSC1033 是一款由 Micrel 公司生产的 3.3V 固定频率 MEMS 基础的纯硅(PureSilicon™)振荡器。它可以被工厂编程为 1MHz 至 150MHz 范围内的任何频率。这款振荡器非常适合工业、便携式和移动应用中,尤其是在那些会承受应力、冲击和振动的应用环境中,因为它的纯硅共振器非常坚固,几乎不受应力相关破裂的影响。

    技术参数


    - 频率范围:1MHz 到 150MHz
    - 温度稳定性:±25 PPM 或 ±50 PPM
    - 工作电压:3.0V 至 3.6V
    - 工作温度范围:
    - 工业级:-40°C 至 85°C
    - 扩展商业级:-20°C 至 70°C
    - 商业级:0°C 至 70°C
    - 低功耗和待机电流:
    - 工作电流:40MHz 时为 3mA
    - 待机电流:1μA
    - 微型封装尺寸:
    - 2.5 x 2.0 x 0.85 mm
    - 3.2 x 2.5 x 0.85 mm
    - 5.0 x 3.2 x 0.85 mm
    - 7.0 x 5.0 x 0.85 mm
    - 优越的抗冲击和振动能力

    产品特点和优势


    - 高可靠性:采用半导体级别的材料,显著高于石英振荡器的可靠性。
    - 短生产周期:能够快速进入量产阶段。
    - 低功耗设计:延长电池寿命并减少能耗。
    - 成本效益:紧凑且经济实惠的塑料封装。
    - 即插即用:可以直接替换行业标准振荡器。

    应用案例和使用建议


    - 应用领域:移动设备、消费电子产品、便携式电子设备、摄像机时钟、低轮廓应用及工业应用。
    - 使用建议:为了确保最佳性能,建议在 PCB 布局设计时遵循推荐的焊盘图案。特别是在高频应用中,适当的 PCB 设计和电源去耦合是必要的。

    兼容性和支持


    DSC1033 可以“即插即用”替换行业标准振荡器,兼容市面上大多数标准振荡器的应用。Micrel 公司提供详尽的技术支持和维护服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题:设备开机后输出信号不稳定。
    - 解决方案:检查供电电压是否在规定的范围内,确认输入逻辑电平符合要求。
    - 问题:产品待机电流过高。
    - 解决方案:确认电路连接正确无误,特别是 Standby 引脚的逻辑电平是否设置正确。

    总结和推荐


    总体而言,DSC1033 振荡器凭借其高可靠性、低功耗设计以及兼容性等优势,在工业、消费和便携式电子产品中表现出色。无论是需要长时间稳定工作的工业设备还是对空间和重量有严格要求的便携设备,DSC1033 都是一个值得信赖的选择。强烈推荐在上述应用场景中采用此产品。

DSC1033DI1-025.0000参数

参数
最小工作电压 3V
输出格式 CMOS
负载电容 15pF
最大电源电流 3mA
频率稳定性 ±50ppm
扩频带宽 -
频率 25MHz
最大工作电压 3.6V
长*宽*高 2.5mm*2mm*900μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装
