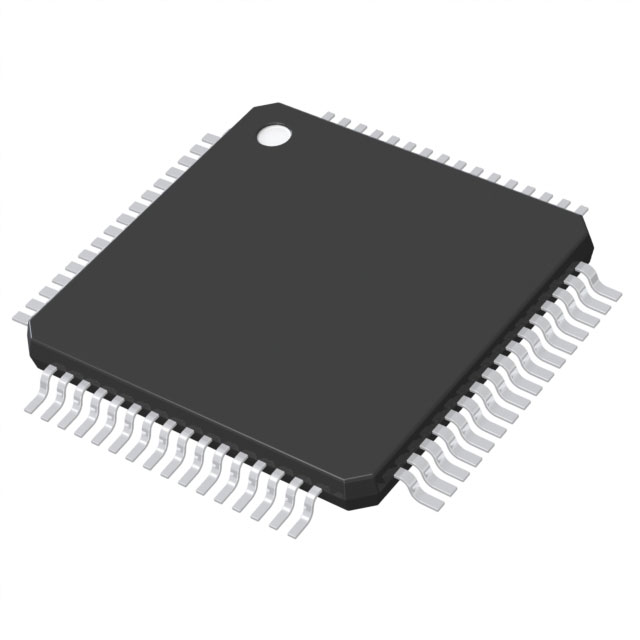

PIC32MK0512MCJ064-E/PT

产品分类: 微控制器(MCU)
产品描述: 2.3V~3.6V 80MHz 64KB FLASH 512KB Brown-out Detect/Reset,DMA,I2S,POR,Motor Control PWM,WDT 内部 53 1 CANbus,I2C,IrDA,LINbus,QEI,SPI,UART,USART 32bit MIPS32® microAptiv™ TQFP-64 贴片安装
供应商型号: 579-0512MCJ064-E/PT
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MK0512MCJ064-E/PT

PIC32MK0512MCJ064-E/PT概述

    PIC32MK General Purpose and Motor Control (GPG/MCJ) with CAN FD Family

    1. 产品简介


    PIC32MK 是 Microchip Technology Inc. 生产的一系列高性能微控制器,专为通用和电机控制应用设计。这些微控制器配备了强大的处理核心和多种通信接口,使其适用于工业自动化、汽车电子和消费电子产品等多个领域。

    2. 技术参数


    - 供电电压: 2.3V 到 3.6V
    - 工作温度范围:
    - -40°C 至 +85°C,时钟频率可达 120MHz
    - -40°C 至 +125°C,时钟频率可达 80MHz
    - 处理器核心: MIPS32® microAptiv™ MCU 核心,包含浮点单元
    - 时钟管理: 内置 8 MHz ±4% 内部振荡器,可编程锁相环 (PLL) 和振荡器时钟源
    - 电源管理: 支持低功耗模式(睡眠和空闲)
    - 电机控制 PWM: 最多九对 PWM,具备死区补偿等功能
    - 模拟特性: 12位ADC模块,最多30个模拟输入通道
    - 存储器: 最高支持512KB闪存和64KB SRAM
    - 通信接口: 包括 CAN Flexible Data-Rate (FD) 模块,两个UART模块,两个SPI/I2S模块,两个I2C模块

    3. 产品特点和优势


    - 高性能核心: MIPS32® microAptiv™ MCU 核心提供高达198 DMIPS的处理能力,支持浮点运算。
    - 低功耗管理: 配备先进的电源管理功能,支持低功耗模式。
    - 高级PWM功能: 具备死区补偿、空白时间等功能,适用于各种电机控制应用。
    - 强大通信接口: 包含多种通信接口,如CAN FD、UART、SPI、I2C等,提高了系统的灵活性和可靠性。
    - 丰富的模拟特性: 集成12位ADC和多个模拟输入通道,适用于多种传感器和信号处理需求。

    4. 应用案例和使用建议


    - 工业自动化: 可用于工业机器人的控制和监测系统,通过多种PWM和通信接口实现精确的电机控制。
    - 汽车电子: 适用于车载信息娱乐系统和动力总成控制,例如电动车辆的电池管理系统。
    - 消费电子: 在智能家居设备中作为主控芯片,支持复杂的功能如触摸屏和语音识别。
    使用建议:
    - 在选择PWM配置时,考虑到具体的应用需求,合理分配PWM通道和设置适当的死区时间,以保证电机控制的精度。
    - 为了提高系统的稳定性和可靠性,建议采用电源管理和低功耗模式来延长设备的使用寿命。

    5. 兼容性和支持


    - 兼容性: 与多种外围设备兼容,包括CAN FD、UART、SPI、I2C等。
    - 技术支持: 提供完善的开发工具和支持服务,包括MPLAB® Harmony集成软件框架和各种中间件。

    6. 常见问题与解决方案


    - 问题: 系统初始化失败。
    - 解决方案: 检查电源供应是否正常,确保所有外设连接正确无误。
    - 问题: 通信接口不稳定。
    - 解决方案: 确认通信速率和参数配置是否正确,检查外部干扰并采取屏蔽措施。

    7. 总结和推荐


    PIC32MK 系列微控制器以其卓越的性能、广泛的接口和强大的处理能力,在多个应用领域表现出色。对于需要高性能处理能力和丰富接口的项目,推荐使用该系列产品。其广泛的应用案例和强大的技术支持体系使得它成为众多开发者的首选。

PIC32MK0512MCJ064-E/PT参数

参数
最小工作供电电压 -
程序存储器大小 512KB
RAM大小 64KB
I/O数量 53
电压-电源(Vcc/Vdd) 2.3V~3.6V
速度 80MHz
数据总线宽度 32bit
EEPROM大小 -
内核数 1
接口类型 CANbus,I2C,IrDA,LINbus,QEI,SPI,UART,USART
最大工作供电电压 -
程序存储器类型 FLASH
最大时钟频率 -
数据转换器 -
外设 Brown-out Detect/Reset,DMA,I2S,POR,Motor Control PWM,WDT
振荡器类型 内部
核心处理器 MIPS32® microAptiv™
通用封装 TQFP-64
安装方式 贴片安装
应用等级 工业级
包装方式 托盘

PIC32MK0512MCJ064-E/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MK0512MCJ064-E/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MK0512MCJ064-E/PT PIC32MK0512MCJ064-E/PT数据手册

PIC32MK0512MCJ064-E/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
