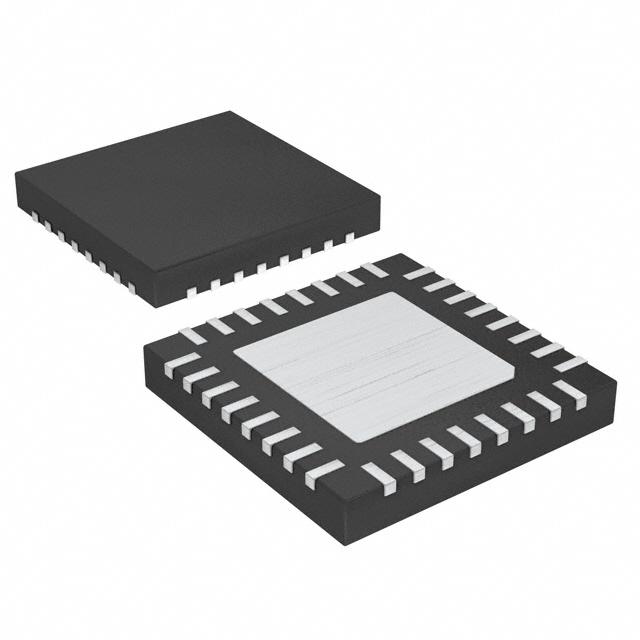

AVR64DA32-E/RXB

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 24MHz 8KB FLASH 64KB Brown-out Detect/Reset,POR,PWM,WDT 内部 27 I2C,SPI,UART,USART 512 x 8 8bit AVR VQFN-32 贴片安装
供应商型号: 579-AVR64DA32-E/RXB
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) AVR64DA32-E/RXB

AVR64DA32-E/RXB概述


    产品简介


    AVR64DA28/32/48/64微控制器是AVR® DA系列的一部分,采用了具有硬件乘法器的AVR CPU。这些芯片具有高达24 MHz的工作频率,并配备64 KB的闪存(Flash)、8 KB的静态随机存取存储器(SRAM)以及512字节的电可擦除只读存储器(EEPROM)。这些微控制器采用灵活且低功耗的架构设计,具备事件系统、智能模拟特性、高级数字外设及触摸控制能力。AVR® DA系列是Microchip Technology最新的技术创新成果,适用于多种工业应用。

    技术参数


    - 工作频率: 最高可达24 MHz
    - 内存:
    - 闪存:64 KB
    - 静态RAM:8 KB
    - EEPROM:512字节
    - 电源电压范围: 1.8V到5.5V
    - 接口: 包括多个UART、SPI、I2C接口,以及多达五个16位定时器/计数器
    - 温度范围: 工业级(-40°C到+85°C),扩展级(-40°C到+125°C)
    - 封装类型:
    - 28针:SPDIP、SSOP、SOIC
    - 32针:VQFN、TQFP
    - 48针:VQFN、TQFP
    - 64针:VQFN、TQFP

    产品特点和优势


    1. 高性能CPU: 支持高达24 MHz的运行速度,并提供单周期I/O访问。
    2. 丰富的内存资源: 提供64 KB的闪存、8 KB的SRAM和512字节的EEPROM,具备10,000次的闪存写入/擦除耐久度和100,000次的EEPROM写入/擦除耐久度。
    3. 先进的外设配置: 拥有多达六个UART、两个SPI、四个I2C、一个12位差分ADC、三个模拟比较器、一个DAC、多个零交叉检测器和多个端口。
    4. 多种工作模式: 包括Idle、Standby和Power-Down三种节能模式,确保不同应用场景下的能效需求。
    5. 低功耗: 采用32.768 kHz超低功耗内部振荡器,实现高效能源管理。

    应用案例和使用建议


    应用案例:
    AVR64DA28/32/48/64广泛应用于工业自动化、传感器网络、电机控制和物联网设备等领域。例如,在电机控制系统中,AVR64DA28/32/48/64可以用来处理复杂的信号采集、控制算法执行和电机状态监控。
    使用建议:
    - 在设计时,合理利用事件系统(Event System)来简化外设之间的通信逻辑,提升系统整体效率。
    - 考虑到低功耗需求,可以在系统不繁忙时切换至Idle或Standby模式以降低功耗。
    - 利用丰富的GPIO端口和灵活的I/O配置,可以简化电路设计,提高系统的可靠性和可扩展性。

    兼容性和支持


    - 兼容性: AVR64DA28/32/48/64支持与其他AVR® DA系列设备的水平迁移,即通过减少引脚数量来降低功能复杂度。此外,这些设备与其他Microchip的外围设备和工具兼容,方便开发者进行集成开发。
    - 支持: Microchip提供了详尽的技术文档和支持服务,包括官方社区、技术支持热线和在线论坛,帮助开发者快速解决问题。

    常见问题与解决方案


    - 问题: 无法通过UPDI接口编程。
    - 解决办法: 确保UPDI线缆正确连接并检查电源稳定性,同时确认配置的波特率设置是否正确。

    - 问题: 设备进入复位后无法正常启动。
    - 解决办法: 检查供电电压是否符合要求,确认BOD(Brown-out Detector)阈值设置是否正确。

    - 问题: 外部中断未能触发。
    - 解决办法: 检查引脚是否配置为中断源,确认中断使能寄存器是否正确设置。

    总结和推荐


    AVR64DA28/32/48/64是一款集高性能、多功能于一体的微控制器,适用于需要复杂计算和实时处理的应用场景。其丰富的内存资源、高效的能源管理和广泛的接口选择使其在市场上具备显著的竞争优势。因此,强烈推荐在需要高性能微控制器的应用中使用AVR64DA28/32/48/64。

AVR64DA32-E/RXB参数

参数
接口类型 I2C,SPI,UART,USART
振荡器类型 内部
最大工作供电电压 -
数据转换器 -
数据总线宽度 8bit
EEPROM大小 512 x 8
RAM大小 8KB
最小工作供电电压 -
电压-电源(Vcc/Vdd) 1.8V~5.5V
外设 Brown-out Detect/Reset,POR,PWM,WDT
内核数 -
程序存储器大小 64KB
核心处理器 AVR
I/O数量 27
速度 24MHz
程序存储器类型 FLASH
最大时钟频率 -
通用封装 VQFN-32
安装方式 贴片安装
零件状态 在售
包装方式 托盘

AVR64DA32-E/RXB厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AVR64DA32-E/RXB数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY AVR64DA32-E/RXB AVR64DA32-E/RXB数据手册

AVR64DA32-E/RXB封装设计

查看详情并下载
Symbol
Footprint
3D Model
