93LC46AT-I/MNY

产品描述: 1Kb (128 x 8) 128x8 2.5V EEPROM,Non-Volatile 5.5V 2MHz 250ns SPI 200Year DFN 贴片安装,黏合安装 2mm*3mm*730μm
供应商型号: Q-93LC46AT-I/MNY
供应商: 期货订购
标准整包数: 3300

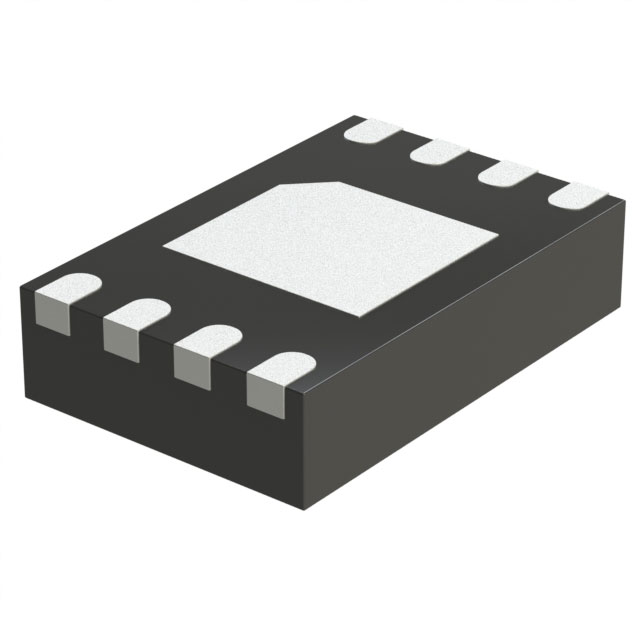

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 93LC46AT-I/MNY

93LC46AT-I/MNY概述


    产品简介


    Microchip Technology Inc. 的 93AA46A/B/C、93LC46A/B/C 和 93C46A/B/C 是一种低功耗串行电可擦除可编程只读存储器(EEPROM),容量为1Kbit。这些设备提供多种通信模式,包括8位和16位,适用于不同的应用需求。它们特别适合用于非易失性存储器应用,广泛应用于工业和汽车领域。

    技术参数


    | 参数 | 范围 |

    | 电压范围 (VCC) | 1.8-5.5V (93AA) |
    2.5-5.5V (93LC) |
    4.5-5.5V (93C) |
    | 组织方式 (Word Size) | 8-bit / 16-bit (通过ORG引脚选择) |
    | 温度范围 | 工业:-40°C至+85°C |
    汽车:-40°C至+125°C |
    | 输入高电平 (VIH) | ≥2.0V |
    | 输入低电平 (VIL) | ≤0.8V (VCC≥2.7V) |
    | 输出低电平 (VOL) | ≤0.4V (IOL=2.1mA, VCC=4.5V) |
    | 输出高电平 (VOH) | ≥2.4V (IOH=-400μA, VCC=4.5V) |
    | 写入电流 (ICC write) | 500μA (FCLK=3MHz, VCC=5.5V) |
    | 读取电流 (ICC read) | 100μA (FCLK=3MHz, VCC=5.5V) |
    | 待机电流 (ICCS) | 1μA (I-Temp, E-Temp) |
    | 自动擦除时间 (TWC) | 6ms (ERASE/PROGRAM) |
    | 端子容抗 (CIN/COUT) | ≤7pF |

    产品特点和优势


    1. 低功耗:采用先进的CMOS技术,适用于低功耗应用。
    2. 多组织方式:通过ORG引脚选择8位或16位组织,提高灵活性。
    3. 可靠性高:可进行高达1,000,000次擦写操作,且数据保存时间超过200年。
    4. 温度适应性强:支持工业级(-40°C至+85°C)和汽车级(-40°C至+125°C)温度范围。
    5. 自定时擦写:具备自动擦除功能,简化擦写操作。

    应用案例和使用建议


    应用案例
    - 工业自动化:93XX46系列EEPROM常用于存储关键配置数据,如传感器校准数据或固件更新。
    - 汽车电子:适用于车载信息系统和控制单元,要求高可靠性和宽温度范围。
    使用建议
    - 在高频率和低电压条件下使用时,确保输入信号符合相应的电气特性。
    - 建议在写入数据后检查Ready/Busy状态,以确认写入完成。
    - 使用外部10kΩ拉低电阻保护CS引脚,避免误操作。

    兼容性和支持


    93XX46系列支持多种封装形式,包括8-lead PDIP/SOIC、8-lead MSOP、6-lead SOT-23、8-lead 2x3 DFN/TDFN和8-lead TSSOP,适用于不同应用场景。此外,厂商提供了详尽的技术文档和支持服务,包括详细的规格书和技术指导,确保用户能正确使用和维护设备。

    常见问题与解决方案


    1. Q: 如何判断设备是否处于Ready状态?
    - A: 通过检测DO引脚的状态。DO引脚高电平时,表示设备已经准备好接受新的指令;DO引脚低电平时,表示正在执行编程操作。
    2. Q: 设备的待机电流是多少?
    - A: 待机电流大约为1μA。在I-Temp和E-Temp温度范围内均适用。
    3. Q: 数据保持时间有多长?
    - A: 数据保持时间大于200年。

    总结和推荐


    综上所述,Microchip Technology Inc. 的 93XX46系列EEPROM以其低功耗、高可靠性、多组织方式及良好的温度适应性,非常适合工业和汽车领域的应用。考虑到其卓越的性能和厂商提供的全面支持,强烈推荐此系列产品。

93LC46AT-I/MNY参数

参数
存储容量 1Kb (128 x 8)
输出使能访问时间 -
数据保留时长 200Year
最大时钟频率 2MHz
接口类型 SPI
组织 128x8
最大访问时间 250ns
最小工作供电电压 2.5V
最大工作供电电压 5.5V
存储器类型 EEPROM,Non-Volatile
编程电压 -
长*宽*高 2mm*3mm*730μm
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

93LC46AT-I/MNY厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

93LC46AT-I/MNY数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 93LC46AT-I/MNY 93LC46AT-I/MNY数据手册

93LC46AT-I/MNY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3300+ ¥ 3.4
6600+ ¥ 3.2
9900+ ¥ 3
库存: 105600
起订量: 3300 增量: 0
交货地:
最小起订量为:3300
合计: ¥ 11220
