首页  >  产品百科  >  24LC64T-I/MS

24LC64T-I/MS

产品描述: Microchip EEPROM芯片, 64Kbit, 串行 - I2C接口, MSOP封装, 8引脚, 表面贴装
供应商型号: AV-S-MCC24LC64TIMS
供应商: Avnet
标准整包数: 2500

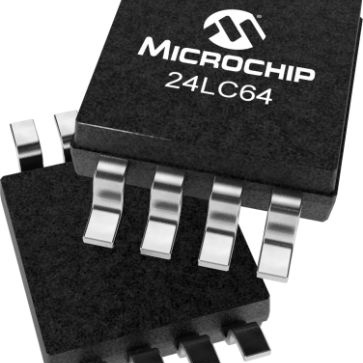

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 24LC64T-I/MS

24LC64T-I/MS概述

    电子元器件产品技术手册

    产品简介


    Microchip Technology Inc. 的 24AA64/24FC64/24LC64 是一款64-Kbit电可擦除可编程只读存储器(EEPROM)。这款设备组织为单一的8K x 8位内存,具有双向两线串行接口(I2C兼容)。其低电压设计允许操作范围降至1.7V(24AA64和24FC64)或2.5V(24LC64),并且具有低功耗CMOS技术,适合各种工业和汽车应用。

    技术参数


    电气特性:
    - 单电源操作:1.7V 至 5.5V
    - 最大时钟频率:100 kHz 或 400 kHz
    - I2C兼容的两线串行接口
    - 最大写入电流:3 mA
    - 站态电流:1 µA
    工作环境:
    - 工业级温度范围:-40°C 至 +85°C
    - 扩展级温度范围:-40°C 至 +125°C
    电气特性详细:
    - 高输入电压:0.7 VCC
    - 低输入电压:0 VCC 至 0.3 VCC (VCC ≥ 2.5V)
    - 滞回输入电压:0.05 VCC (VCC ≥ 2.5V)
    - 低输出电压:0.4 V (IOL = 3.0 mA @ VCC = 4.5V)
    直流特性:
    - 写操作电流:最大3 mA
    - 读操作电流:最大400 µA
    - 站态电流:最大1 µA
    交流特性:
    - 时钟频率:100 kHz 至 1 MHz
    - 时钟高时间:4000 ns 至 600 ns
    - 时钟低时间:4700 ns 至 1300 ns
    - SDA 和 SCL 起升时间:1000 ns 至 300 ns
    - SDA 和 SCL 下降时间:300 ns 至 100 ns

    产品特点和优势


    - 低电压设计:支持低至1.7V的工作电压,适用于多种低压系统。
    - 低功耗:最大写入电流仅3mA,站态电流仅为1µA。
    - 多设备并行操作:通过地址引脚可级联多达八台设备,扩展地址空间至512-Kbit。
    - 耐受性强:具备超过4,000V的ESD保护和超过200年的数据保留时间。
    - 高速通信:最高时钟频率可达1 MHz,支持快速数据传输。

    应用案例和使用建议


    应用案例:
    - 汽车电子:由于其宽泛的工作温度范围,适合在汽车环境中的各种传感器模块。
    - 工业控制:低电压操作和工业级温度范围使其适合工业控制系统中的数据存储。
    使用建议:
    - 在实际应用中,应注意设置正确的时钟频率,以确保数据稳定传输。
    - 使用多个设备时,合理配置地址引脚,避免冲突。

    兼容性和支持


    - 支持100 kHz或400 kHz的I2C总线标准。
    - 提供广泛的封装选择,如MSOP、PDIP、SOIC等。
    - 厂商提供全面的技术支持和文档资料,以帮助用户进行开发和集成。

    常见问题与解决方案


    问题1: 设备在某些情况下无法正常通信。
    解决方案: 检查连接线路是否正确,确保拉取电阻符合规范要求。
    问题2: 数据存储不稳定。
    解决方案: 确认时钟信号的频率和稳定性,检查电源电压是否在规定范围内。
    问题3: 设备出现异常重启。
    解决方案: 检查是否有硬件故障或软件配置错误。

    总结和推荐


    总体来看,Microchip Technology Inc. 的 24AA64/24FC64/24LC64 EEPROM提供了卓越的电气特性和可靠性,适用于各种严苛的应用环境。其低功耗设计、高数据保留能力和广泛的操作温度范围使得它成为众多嵌入式系统的理想选择。因此,我强烈推荐使用此产品。

24LC64T-I/MS参数

参数
存储容量 64Kb (8K x 8)
数据保留时长 200Year
存储器类型 EEPROM,Non-Volatile
最大访问时间 900ns
最大时钟频率 400KHz
输出使能访问时间 -
最小工作供电电压 2.5V
最大工作供电电压 5.5V
接口类型 I2C
组织 8Kx8
编程电压 2.5V~5.5V
长*宽*高 3mm*3mm*1.1mm
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

24LC64T-I/MS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

24LC64T-I/MS数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 24LC64T-I/MS 24LC64T-I/MS数据手册

24LC64T-I/MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.2971 ¥ 2.6297
7500+ $ 0.2945 ¥ 2.6062
库存: 2500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 6574.25
直接购买
加入购物车
