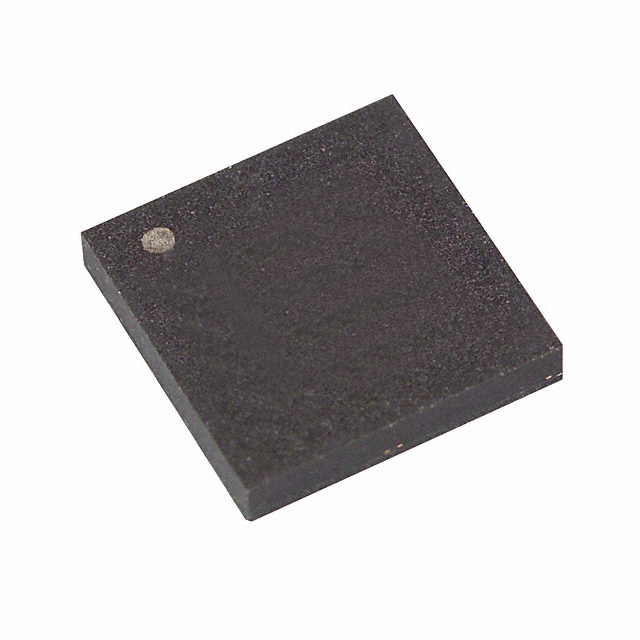

AT17F16-30CU

产品描述: 2MB 16Mx1 2.97V 40mA 3.63V Serial-2Wire LAP-8 贴片安装 6mm*6mm*1.04mm
供应商型号: AT17F16-30CU-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 可编程只读存储器(PROM) AT17F16-30CU

AT17F16-30CU概述

    AT17F系列配置PROM技术手册

    产品简介


    AT17F系列配置PROM是一种为现场可编程门阵列(FPGAs)提供配置记忆体的电子元器件。它具备16,777,216位x 1位的串行内存,专门用于存储FPGA的配置程序。这种器件可通过简单的串行访问程序配置一个或多个FPGA设备。AT17F系列配置PROM适用于各种类型的FPGA,如Atmel AT40K和AT94K设备、Altera® FLEX®、APEX™设备、Lucent® ORCA® FPGAs、Xilinx® XC3000、XC4000、XC5200、Spartan®、Virtex® FPGAs以及Motorola® MPA1000 FPGAs。该器件广泛应用于工业控制、通信设备、消费电子产品等领域。

    技术参数


    - 容量:16,777,216 x 1-bit
    - 供电电压:3.3V输出能力
    - 电气特性:5V容差输入/输出引脚
    - 编程方式:支持行业标准编程器、Atmel ATDH2200E编程套件和Atmel ATDH2225 ISP电缆
    - 接口:通过2线总线实现在线编程(ISP)
    - 存储:支持4个等分页的分区存储
    - 操作模式:低功耗CMOS闪存工艺,提供低功耗待机模式
    - 封装形式:6 mm x 6 mm x 1 mm 8-lead LAP,20-lead PLCC和44-lead TQFP封装
    - 速度:高达33 MHz的快速串行下载速度
    - 耐用性:支持10,000次写循环
    - 环境:工作温度范围为-40°C至+85°C,存储温度范围为-65°C至+150°C

    产品特点和优势


    - 可编程性:AT17F系列支持通过行业标准编程器进行编程,简化了配置过程。
    - 灵活性:具备4个等分页的分区存储功能,使用户能够轻松存储和检索多个配置比特流。
    - 兼容性:与多种FPGA兼容,支持广泛的应用场景。
    - 低功耗:在低功耗待机模式下电流消耗小于5 mA。
    - 绿色包装:符合RoHS标准的无铅、无卤素包装选项。

    应用案例和使用建议


    AT17F系列配置PROM可应用于复杂的FPGA系统配置。例如,在一个由多个FPGA组成的系统中,可以通过串行链式配置这些器件来简化配置过程。使用时,需要注意如下几点:
    - 在配置过程中,将SEREN设置为高电平以启用串行编程模式。
    - 使用内部上拉电阻确保某些引脚在编程时保持高电平。
    - 确保每个器件的CEO引脚连接到下一个器件的CE引脚,形成有效的级联链。

    兼容性和支持


    AT17F系列配置PROM与Atmel AT40K、AT40KAL、AT94KAL设备以及Xilinx系列设备兼容。Atmel公司提供ATDH2200E编程系统和许多第三方编程器支持AT17F系列器件的编程。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 配置过程失败 | 检查所有引脚的连接是否正确,特别是SEREN引脚是否被设置为高电平。 |
    | 下载速度慢 | 尝试提高CLK频率以提升下载速度。 |
    | 引脚损坏 | 确认操作过程中是否有静电放电,建议在操作前使用防静电手环。 |

    总结和推荐


    AT17F系列配置PROM在配置FPGA方面表现优异,具备强大的编程能力和广泛的兼容性。对于需要配置大量比特流且追求高效、灵活配置的系统而言,这是一个理想的选择。它不仅提供了出色的灵活性和兼容性,还具备良好的低功耗特性和坚固的设计,适用于多种工业应用场景。因此,我强烈推荐在涉及FPGA配置的系统设计中采用AT17F系列配置PROM。

AT17F16-30CU参数

参数
最大工作供电电压 3.63V
数据总线宽度 -
最大时钟频率 -
接口类型 Serial-2Wire
存储容量 2MB
组织 16Mx1
编程电压 -
最小工作供电电压 2.97V
最大供电电流 40mA
长*宽*高 6mm*6mm*1.04mm
通用封装 LAP-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装
