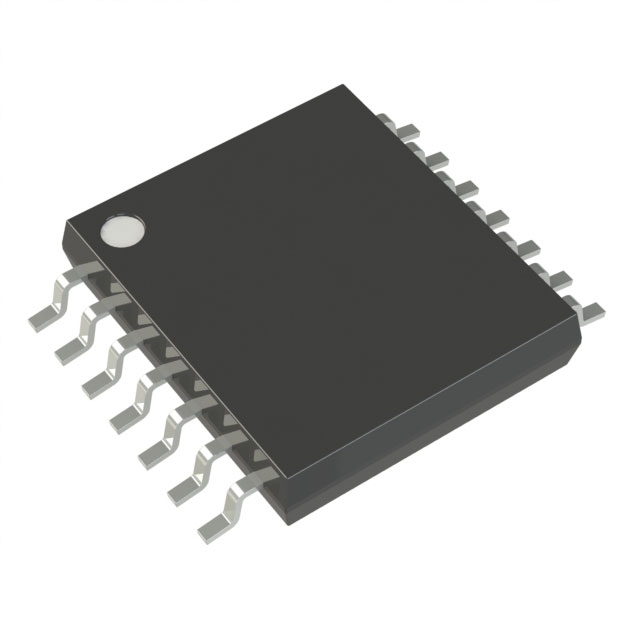

24LC512T-E/ST14

产品描述: 512Kb (64K x 8) 2.5V~5.5V 64Kx8 2.5V EEPROM,Non-Volatile 5.5V 400KHz 900ns I2C 200Year TSSOP-14 贴片安装,黏合安装 5mm*4.4mm*1mm
供应商型号: Q-24LC512T-E/ST14
供应商: 期货订购
标准整包数: 2500
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 24LC512T-E/ST14

24LC512T-E/ST14概述

    24AA512/24LC512/24FC512 64K x 8 (512 Kbit) Serial EEPROM

    1. 产品简介


    Microchip Technology Inc.的24AA512/24LC512/24FC512系列是一款64K x 8(512 Kbit)串行电可擦除存储器(EEPROM)。它具有宽电压操作范围(1.7V到5.5V),适用于多种低功耗应用,如个人通信和数据采集。这款EEPROM具备高达128字节的数据页写入能力,能够进行随机和顺序读取,有效读取边界可达512K。此外,其硬件写保护和强大的耐久性使其成为各种工业和汽车应用的理想选择。

    2. 技术参数


    - 电压范围:24AA512 (1.7-5.5V),24LC512 (2.5-5.5V),24FC512 (1.7-5.5V)
    - 时钟频率:最大400kHz(24AA512和24LC512),最大1MHz(24FC512)
    - 最大读电流:400 μA(@ VCC=5.5V,SCL=400 kHz)
    - 最大写电流:5 mA(@ VCC=5.5V)
    - 最大待机电流:1 μA(TA=-40°C至+85°C),5 μA(TA=-40°C至+125°C)
    - 擦写次数:超过1百万次
    - 数据保持时间:大于200年
    - 温度范围:工业级(-40°C至+85°C),汽车级(-40°C至+125°C)

    3. 产品特点和优势


    - 低功耗:Active电流仅为400 μA,Standby电流仅为100 nA。
    - 高可靠性:支持超过1百万次擦写周期。
    - 抗噪能力:具有施密特触发输入以抑制噪声。
    - 兼容性:2-Wire串行接口,I2C兼容,最多可级联八台设备。
    - 数据完整性:强大的数据保持时间,数据保存超过200年。
    - 保护机制:硬件写保护和ESD保护。

    4. 应用案例和使用建议


    - 应用场景:这款EEPROM适用于个人通讯、数据采集、工业控制等领域。
    - 使用建议:
    - 在设计系统时,应考虑电源电压范围,确保系统在1.7V到5.5V之间正常工作。
    - 在进行高速读写操作时,确保时钟频率不超过规定的最大值。
    - 为防止意外写入,应正确配置写保护引脚。

    5. 兼容性和支持


    - 兼容性:此EEPROM与其他采用I2C协议的设备兼容,可以轻松集成到现有的系统中。
    - 支持:Microchip提供详尽的技术文档和支持服务,包括数据手册、应用笔记和技术论坛。

    6. 常见问题与解决方案


    - Q1: 设备在高电压下能否正常工作?
    - A1: 该设备的最大工作电压为5.5V,在此范围内均能正常工作。
    - Q2: 如何避免误写入?
    - A2: 确保写保护引脚连接到VSS或通过软件禁用写入功能。
    - Q3: 数据保持时间如何?
    - A3: 该设备的数据保持时间超过200年,适用于长期数据存储。

    7. 总结和推荐


    总体而言,Microchip的24AA512/24LC512/24FC512系列串行EEPROM以其出色的低功耗、高可靠性和广泛的温度适应性在市场中占据一席之地。其独特的功能使其非常适合工业和汽车应用,尤其是在需要大量数据存储和高可靠性的场合。因此,强烈推荐此产品给那些寻求高效、可靠的存储解决方案的工程师们。

24LC512T-E/ST14参数

参数
存储器类型 EEPROM,Non-Volatile
最大工作供电电压 5.5V
接口类型 I2C
存储容量 512Kb (64K x 8)
最大访问时间 900ns
输出使能访问时间 -
最大时钟频率 400KHz
编程电压 2.5V~5.5V
组织 64Kx8
数据保留时长 200Year
最小工作供电电压 2.5V
长*宽*高 5mm*4.4mm*1mm
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

24LC512T-E/ST14厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

24LC512T-E/ST14数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 24LC512T-E/ST14 24LC512T-E/ST14数据手册

24LC512T-E/ST14封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 21.59
5000+ ¥ 20.32
7500+ ¥ 19.05
库存: 80000
起订量: 2500 增量: 0
交货地:
最小起订量为:2500
合计: ¥ 53975
