AT17C010A-10JC

产品描述: 4.75V 5.25V LCC 贴片安装
供应商型号: AT17C010A-10JC-ND
供应商: Digi-Key
标准整包数: 100

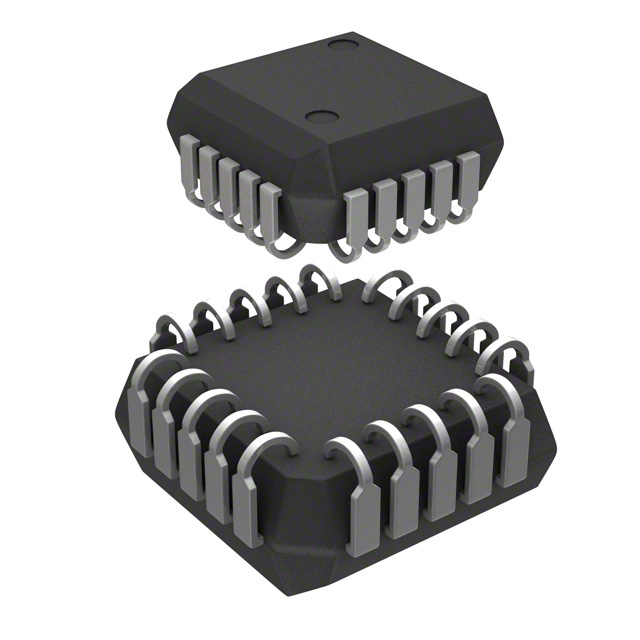

MICROCHIP TECHNOLOGY 可编程只读存储器(PROM) AT17C010A-10JC

AT17C010A-10JC概述

    AT17C512A/010A FPGA Configuration EEPROM: An In-depth Overview

    产品简介


    AT17C512A/010A 和 AT17LV512A/010A 是一款专门用于配置 Altera FLEX® 设备的串行 EEPROM 家族。这些 EEPROM 主要通过简单的接口连接到 SRAM FPGA,并能存储配置程序以实现现场可编程门阵列(FPGA)的配置。这些器件采用低功耗 CMOS EEPROM 工艺制造,支持多种封装形式,包括 PLCC、PDIP 和 TQFP,适用于不同的应用需求。

    技术参数


    - 存储容量:512-Kbit 和 1-Mbit
    - 工作电压:3.3V ± 10% LV 版本,5V ± 5% C 版本
    - 电气特性:
    - 高电平输入电压(VIH):≥2.0 VCC
    - 低电平输入电压(VIL):≤0.8 V
    - 高电平输出电压(VOH):≥2.4 V(3.3V 版本),≥3.7 V(5V 版本)
    - 低电平输出电压(VOL):≤0.4 V(3.3V 版本),≤0.4 V(5V 版本)
    - 时钟频率:最高输入时钟频率可达 15 MHz(串行模式),250 ns(主模式)
    - 电源电流:
    - 活动模式:最大 10 mA(5V 版本),5 mA(3.3V 版本)
    - 待机模式:最大 0.5 mA(5V 版本),100 µA(3.3V 版本)

    产品特点和优势


    1. 简单接口:支持与 SRAM FPGA 的简单接口,便于集成。
    2. 灵活的复位功能:允许用户选择复位功能的极性。
    3. 兼容多种封装:提供 PLCC、PDIP 和 TQFP 等多种封装形式,适用于不同应用场景。
    4. 系统友好的 READY 引脚:用于简化系统上电考虑,确保系统稳定后才进行配置。
    5. 低功耗:待机模式下仅消耗少量电流,提高系统的整体效率。
    6. 易编程性:支持通过标准编程器和 ISP 电缆进行编程。

    应用案例和使用建议


    - 典型应用:用于 Altera FLEX® 系列 FPGA 的配置。
    - 使用建议:
    - 在配置过程中引入 RC 延迟,确保系统 VCC 达到规定值后再开始配置。
    - 利用 READY 引脚,确保 FPGA 在上电重置完成后再进行配置操作。

    兼容性和支持


    - 兼容性:与其他 Altera FPGA 设备完全兼容。
    - 支持和维护:可以通过行业标准编程器、Atmel 的 ATDH2200E 编程套件或 ATDH2225 ISP 电缆进行编程。Atmel 提供详尽的技术文档和支持,确保用户能够高效使用该产品。

    常见问题与解决方案


    1. 问题:在配置过程中,如何避免多个配置器之间的数据竞争?
    - 解决方案:使用 nCASC 引脚来实现级联配置器之间的握手信号,确保每个配置器按顺序发送数据。
    2. 问题:在系统上电时,如何确保 FPGA 能正确复位?
    - 解决方案:利用 READY 引脚来监测复位状态,确保 FPGA 在完成上电重置后才能进行配置。

    总结和推荐


    AT17C512A/010A 和 AT17LV512A/010A 是一款功能强大且易于使用的 FPGA 配置 EEPROM。它具有简单接口、灵活复位功能、多种封装形式和低功耗等特点,特别适合于需要可靠配置 Altera FPGA 的应用场景。对于需要进行 FPGA 配置的应用开发者来说,这是一款值得推荐的产品。

AT17C010A-10JC参数

参数
编程电压 -
最大时钟频率 -
最小工作供电电压 4.75V
组织 -
最大工作供电电压 5.25V
数据总线宽度 -
最大供电电流 -
存储容量 -
接口类型 -
通用封装 LCC
安装方式 贴片安装
零件状态 停产
包装方式 管装

AT17C010A-10JC厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT17C010A-10JC数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 可编程只读存储器(PROM) MICROCHIP TECHNOLOGY AT17C010A-10JC AT17C010A-10JC数据手册

AT17C010A-10JC封装设计

查看详情并下载
Symbol
Footprint
3D Model
