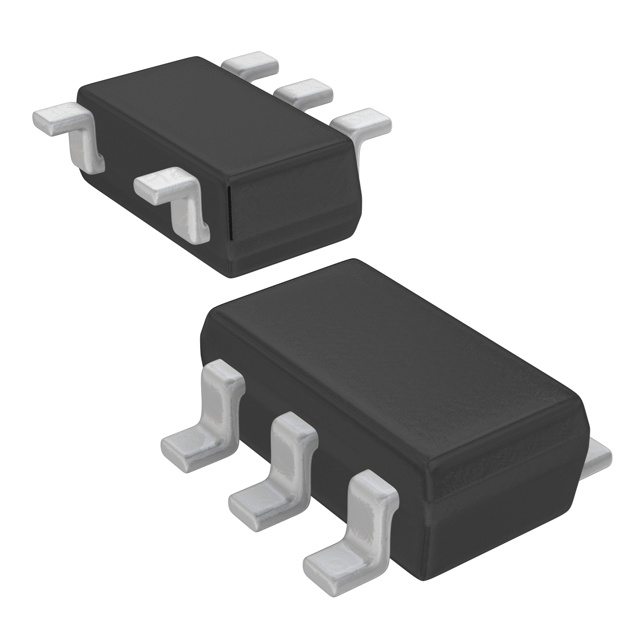

AT24C02C-STPD-TVAO

产品描述: 2Kb (256 x 8) 2.5V 5.5V 1MHz I2C TSOT-23-5 贴片安装,黏合安装
供应商型号: AT24C02C-STPD-TVAO-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 可擦除编程只读存储器(EPROM) AT24C02C-STPD-TVAO

AT24C02C-STPD-TVAO概述

    # AT24C01C/02C/04C/08C 2-Wire Serial EEPROM 技术手册解析

    产品简介


    AT24C01C/02C/04C/08C 是一款由 Atmel 提供的串行电可擦除可编程只读存储器(EEPROM),具有不同的容量选项:1K(128 x 8)、2K(256 x 8)、4K(512 x 8)和 8K(1,024 x 8)。这些设备通过 I²C 串行接口进行通信,适用于多种低功耗、低压操作的汽车应用环境。此系列产品提供了丰富的封装选择,包括 8-lead JEDEC SOIC、8-lead TSSOP 和 8-pad UDFN,能够满足空间受限的设计需求。

    技术参数


    以下是 AT24C01C/02C/04C/08C 的主要技术规格:
    - 接口支持: 2-Wire 串行接口,兼容 I²C 协议。
    - 组织结构: 内部分为 128 x 8、256 x 8、512 x 8 或 1,024 x 8 存储单元。
    - 电压范围:
    - Grade 1: VCC = 2.5V 至 5.5V
    - Grade 2: VCC = 1.7V 至 5.5V
    - Grade 3: VCC = 1.7V 至 5.5V
    - 温度范围:
    - Grade 1: -40°C 至 125°C
    - Grade 2: -40°C 至 105°C
    - Grade 3: -40°C 至 85°C
    - 输入特性: 带有施密特触发器和滤波输入以抑制噪声。
    - 数据传输协议: 支持双向数据传输协议。
    - 时钟频率: 最大支持 400kHz(2.5V 下)。
    - 写保护: 写保护引脚支持硬件数据保护。
    - 页写模式: 支持 8 字节(1K、2K)或 16 字节(4K、8K)页写入模式,部分页写入允许。
    - 自定时周期: 写入周期最长为 5ms。
    - 可靠性:
    - 耐久性: 1,000,000 次写循环
    - 数据保留: 100 年

    产品特点和优势


    AT24C01C/02C/04C/08C 以其卓越的可靠性和灵活性脱颖而出。其主要特点包括:
    - 支持宽电压范围和极端温度范围,特别适合汽车和工业应用。
    - 兼容 I²C 协议,易于集成到现有系统中。
    - 内置写保护功能,确保数据安全。
    - 高达百万次的写循环耐久性和百年级的数据保存能力,提供持久稳定的操作性能。
    - 小型封装设计,节省电路板空间。

    应用案例和使用建议


    该系列 EEPROM 广泛应用于需要低功耗和高可靠性操作的场合,例如:
    - 汽车电子系统: 如引擎控制单元(ECU)、车载娱乐系统和传感器模块。
    - 工业自动化: 数据记录仪、过程控制器等。
    - 消费电子: 便携式设备中的配置存储。
    使用建议:
    - 在设计时需注意电源电压和工作温度范围,确保符合器件的工作条件。
    - 对于需要频繁写入的应用场景,建议利用页写模式以减少写入次数对寿命的影响。
    - 如果对数据安全性要求较高,应启用写保护功能。

    兼容性和支持


    AT24C01C/02C/04C/08C 具备良好的兼容性,能够轻松适配现有的 I²C 总线系统。Atmel 提供详尽的技术文档和支持服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题: 设备无法正常工作。
    - 解决: 检查电源电压是否符合规格,确保 I²C 引脚连接正确。
    - 问题: 数据写入失败。
    - 解决: 确认写保护引脚未被激活;检查地址是否准确;尝试重新初始化设备。

    总结和推荐


    总体而言,AT24C01C/02C/04C/08C 是一款高性能且可靠的 EEPROM 产品,尤其适合需要高可靠性、宽温域操作的应用场景。其易于集成的特点和全面的技术支持使其成为众多工程师的理想选择。对于希望提升系统稳定性的项目,强烈推荐选用该系列 EEPROM。

AT24C02C-STPD-TVAO参数

参数
最大时钟频率 1MHz
存储容量 2Kb (256 x 8)
数据总线宽度 -
最大工作供电电压 5.5V
最小工作供电电压 2.5V
组织 -
接口类型 I2C
编程电压 -
最大供电电流 -
通用封装 TSOT-23-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AT24C02C-STPD-TVAO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT24C02C-STPD-TVAO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 可擦除编程只读存储器(EPROM) MICROCHIP TECHNOLOGY AT24C02C-STPD-TVAO AT24C02C-STPD-TVAO数据手册

AT24C02C-STPD-TVAO封装设计

查看详情并下载
Symbol
Footprint
3D Model
