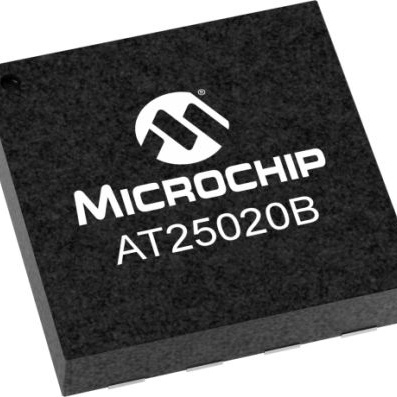

AT25020B-MAPD-T

产品描述: 2.5V 5.5V 5MHz SPI 8UDFN 贴片安装,黏合安装
供应商型号: AT25020B-MAPD-T
供应商: 国内现货
标准整包数: 10000
MICROCHIP TECHNOLOGY 可擦除编程只读存储器(EPROM) AT25020B-MAPD-T

AT25020B-MAPD-T概述


    产品简介


    产品类型:
    Atmel AT25010B/020B/040B 是一款串行电可擦除可编程只读存储器(EEPROM),提供1K、2K和4K位的存储容量。该器件专为汽车应用设计,具备低功耗和低电压操作特性,适用于多种汽车系统。
    主要功能:
    - 支持SPI协议,兼容模式0和模式3
    - 多电压等级操作(低电压、中电压、高电压)
    - 广泛的工作温度范围(-40°C至125°C)
    - 高可靠性,耐受高达100万次写入循环
    - 块写保护机制
    - 自动化的写入周期(最长5毫秒)
    应用领域:
    适用于各种汽车应用,如车身控制、动力系统和安全系统等。

    技术参数


    工作电压:
    - 等级1: 2.5V到5.5V
    - 等级2和3: 1.7V到5.5V
    工作温度范围:
    - 等级1: -40°C至125°C
    - 等级2: -40°C至105°C
    - 等级3: -40°C至85°C
    时钟频率:
    5MHz
    电气特性:
    - 最大输入电容: 6pF
    - 最大输出电容: 8pF
    - 最大电流: 5mA
    - 站待电流: 0.1至5.0 μA
    - 输入泄漏电流: -3.0 μA
    - 输出泄漏电流: -3.0 至 3.0 μA
    AC特性:
    - 时钟频率: 1.7至5.0 MHz
    - 时钟高时间: 40 ns
    - 时钟低时间: 40 ns
    - 写周期时间: 5 ms

    产品特点和优势


    特点:
    - 支持多种SPI操作模式,提供了灵活的接口选择。
    - 多个保护级别可选,提供了强大的数据保护功能。
    - 支持高电压和宽温操作,适合恶劣环境下的使用。
    - 高可靠性,确保长时间稳定运行。
    优势:
    - 在汽车应用中表现出色,能够在严苛的环境中稳定运行。
    - 支持块写保护,可以保护关键数据不被意外修改。
    - 宽广的工作电压范围,使得该器件更加通用。

    应用案例和使用建议


    应用案例:
    - 汽车车身控制系统: 用于存储车辆的配置信息,便于快速检索和更新。
    - 动力系统: 存储发动机运行参数,实现精准控制。
    - 安全系统: 存储故障诊断信息,便于维护和排查问题。
    使用建议:
    - 选择合适的工作电压和温度范围: 根据具体应用需求选择合适的等级。
    - 充分利用块写保护功能: 合理规划数据保护策略,防止数据被误改。
    - 定期检查写入次数: 考虑到100万次的耐久性限制,建议定期进行状态监控。

    兼容性和支持


    兼容性:
    - 支持SPI接口,可与多种微控制器(如6805和68HC11系列)直接接口。
    支持:
    - 提供详尽的技术文档和手册,包含详细的电气特性和功能描述。
    - 如需购买等级2的产品,建议联系销售获取更多信息。

    常见问题与解决方案


    问题1:
    设备无法正常工作,写入的数据没有变化。
    解决方案:
    - 确认设备已经通过WREN指令启用写入。
    - 检查地址是否位于受保护的区域外。
    - 检查CS引脚是否正确拉低并保持足够的时间。
    问题2:
    设备读取数据时出现错误。
    解决方案:
    - 检查数据线和时钟线的连接是否正确。
    - 确认设备当前处于就绪状态(RDSR结果中RDY位为0)。
    - 检查时钟频率是否符合规范。

    总结和推荐


    总结:
    Atmel AT25010B/020B/040B是一款针对汽车应用设计的高可靠性EEPROM器件。它具备广泛的温度和电压适应性、强大的数据保护功能,以及灵活的操作模式,使其在汽车应用中表现出色。其卓越的耐久性和宽广的工作范围,确保了长期稳定可靠的应用效果。
    推荐:
    鉴于其出色的性能和广泛的适用性,强烈推荐用于需要高可靠性数据存储的汽车系统和其他相关领域。对于需要高性能和多电压支持的应用场景,Atmel AT25010B/020B/040B是理想的选择。

AT25020B-MAPD-T参数

参数
最小工作供电电压 2.5V
最大工作供电电压 5.5V
接口类型 SPI
编程电压 -
组织 -
最大供电电流 -
数据总线宽度 -
最大时钟频率 5MHz
存储容量 -
通用封装 8UDFN
安装方式 贴片安装,黏合安装
零件状态 在售

AT25020B-MAPD-T厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT25020B-MAPD-T数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 可擦除编程只读存储器(EPROM) MICROCHIP TECHNOLOGY AT25020B-MAPD-T AT25020B-MAPD-T数据手册

AT25020B-MAPD-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 4.1471
20000+ ¥ 4.0737
30000+ ¥ 4.037
库存: 10000
起订量: 10000 增量: 5000
交货地:
最小起订量为:10000
合计: ¥ 41471
