93LC46A-I/P

产品描述: 1Kb (128 x 8) 128x8 2.5V EEPROM,Non-Volatile 5.5V 2MHz 250ns SPI 200Year PDIP-8 通孔安装 9.27mm*6.35mm*3.3mm
供应商型号: J-MCHP-0000218
供应商: Chip1stop
标准整包数: 1

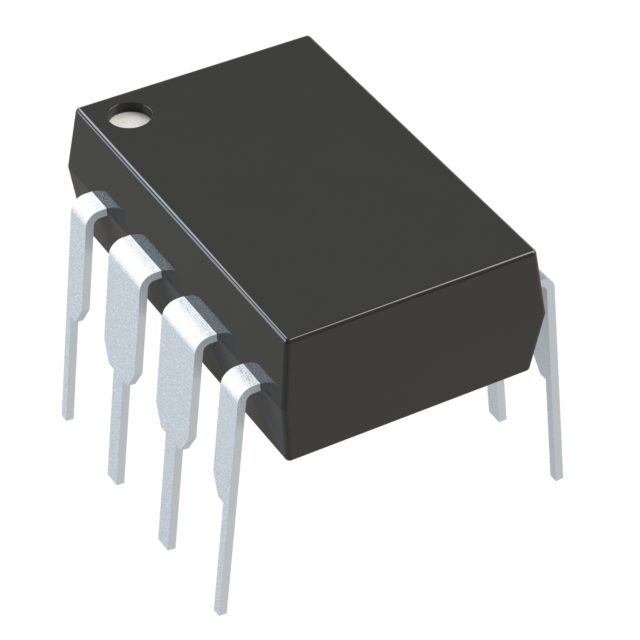

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 93LC46A-I/P

93LC46A-I/P概述


    产品简介


    Microchip Technology Inc.的93AA46A/B/C、93LC46A/B/C和93C46A/B/C系列是一类低电压串行电可擦除可编程只读存储器(EEPROM)。这些产品提供了多种组织方式,适用于低功耗非易失性存储应用。它们的字大小可以选择为8位或16位,具体取决于外部逻辑电平驱动的ORG引脚设置。该系列的产品有多个版本,分别适用于不同的电压范围和温度范围。

    技术参数


    工作条件
    - 电源电压范围:
    - 93AA46A: 1.8-5.5V
    - 93AA46B: 1.8-5.5V
    - 93LC46A: 2.5-5.5V
    - 93LC46B: 2.5-5.5V
    - 93C46A: 4.5-5.5V
    - 93C46B: 4.5-5.5V
    - 93AA46C: 1.8-5.5V
    - 93LC46C: 2.5-5.5V
    - 93C46C: 4.5-5.5V
    绝对最大额定值
    - 电源电压(VCC): 7.0V
    - 所有输入输出相对于VSS: -0.6V到VCC+1.0V
    - 存储温度: -65°C到+150°C
    - 带电工作环境温度: -40°C到+125°C
    - ESD保护: 4 kV
    DC特性
    - 高电平输入电压(VCC  2.7V): 2.0V到VCC+1V
    - 低电平输入电压(VCC < 2.7V): -0.3V到0.8V
    - 低电平输出电压(IOL = 2.1 mA, VCC = 4.5V): 0.4V
    - 高电平输出电压(IOH = -400 μA, VCC = 4.5V): VCC - 0.2V
    AC特性
    - 时钟频率(FCLK):
    - 4.5V ≤ VCC < 5.5V:3 MHz
    - 2.5V ≤ VCC < 5.5V:2 MHz
    - 1.8V ≤ VCC < 2.5V:1 MHz

    产品特点和优势


    1. 低功耗CMOS技术: 适用于需要低功耗的设备。
    2. 自我定时擦除/写入周期: 包括自动擦除。
    3. 电源上电/掉电数据保护电路: 保护数据完整性。
    4. 行业标准三线串行I/O: 确保兼容性。
    5. 数据保持时间超过200年: 长期数据保存能力。
    6. RoHS合规性: 满足环保要求。

    应用案例和使用建议


    这些产品广泛应用于工业控制、汽车电子、消费电子产品等领域。例如,在汽车电子中,它们可以用于仪表盘显示的数据存储。在工业控制中,它们可用于监控系统中的数据记录。
    使用建议
    - 在启动读取操作之前,确保CLK或DI信号至少有一个处于逻辑低电平。
    - 为了提高数据安全性,每次写操作后执行EWDS命令,并在CS引脚添加一个外部10kΩ下拉保护电阻。

    兼容性和支持


    这些器件提供多种封装形式,包括8引脚PDIP和SOIC,以及更先进的封装如8引脚MSOP、6引脚SOT-23、8引脚2x3 DFN/TDFN和8引脚TSSOP。所有封装均为无铅(Matte Tin)表面处理。
    厂商提供全面的技术支持和售后服务,可以通过Microchip的官方网站获取更多信息和技术支持文档。

    常见问题与解决方案


    1. 问题:如何清除Ready/Busy状态?
    - 解决方案:通过执行Start命令并使CS引脚变低来清除Ready/Busy状态。
    2. 问题:如何进行全内存擦除?
    - 解决方案:通过发送Erase All(ERAL)指令,并确保VCC电压大于等于4.5V。
    3. 问题:如何保护数据不被意外更改?
    - 解决方案:执行EWDS命令以禁用所有擦除/写入功能。

    总结和推荐


    总体而言,Microchip的93XX46A/B/C系列产品以其低功耗、可靠的数据保存能力和广泛的适用范围成为理想的非易失性存储解决方案。对于需要长时间稳定存储且对低功耗有较高要求的应用场合,强烈推荐使用这些产品。这些器件的高可靠性、良好的兼容性和厂商的支持使其成为各种电子设计项目的优选元件。

93LC46A-I/P参数

参数
接口类型 SPI
存储容量 1Kb (128 x 8)
最大工作供电电压 5.5V
组织 128x8
最大访问时间 250ns
数据保留时长 200Year
输出使能访问时间 -
最小工作供电电压 2.5V
编程电压 -
最大时钟频率 2MHz
存储器类型 EEPROM,Non-Volatile
长*宽*高 9.27mm*6.35mm*3.3mm
通用封装 PDIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

93LC46A-I/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

93LC46A-I/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 93LC46A-I/P 93LC46A-I/P数据手册

93LC46A-I/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
