DSC1123CI2-150.0000

产品分类: 可编程振荡器

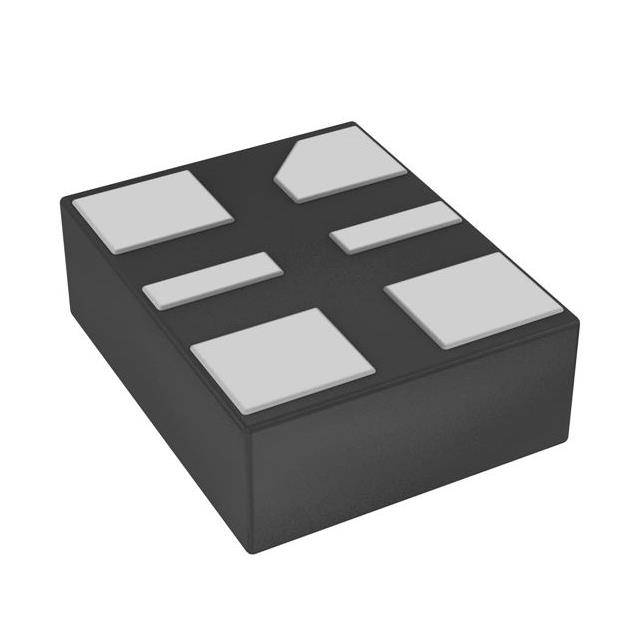

产品描述: Microchip MEMS振荡器, 150MHz, 6引脚, 3.2 x 2.5 x 0.85mm
供应商型号: MIK-DSC1123CI2-150.0000
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 可编程振荡器 DSC1123CI2-150.0000

DSC1123CI2-150.0000概述

    # DSC1103/23 低抖动精密LVDS振荡器技术手册

    产品简介


    DSC1103/23系列低抖动精密LVDS振荡器是一种高可靠性、高性能的振荡器,采用了先进的硅基MEMS(微机电系统)技术。该系列产品旨在为通讯、存储和网络应用提供严格的时钟性能标准,特别适用于那些对可靠性和精确度要求极高的场合。该系列振荡器拥有紧凑的封装尺寸,能够适应多种工业标准,同时具备低功耗和抗冲击振动的能力。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 供应电压 | 2.25 3.63 | V
    | 供电电流 0.095 | mA
    | 频率稳定性 ±10 | ±50 | ppm | 包括温度和电压变化 |
    | 起始时间 5 ms | T=25℃ |
    | 高电平输入电压 0.75 V | VDD的75% |
    | 输出关闭时间 5 | ns
    | 输出开启时间 5 ms | DSC1103 |
    20 ns | DSC1123 |
    | 输出偏移电压 | 1.125 1.4 | V | R=100Ω差分模式 |
    | 输出摆幅 350 mV | 单端输出 |
    | 温度范围 | -20 70 | ℃ | 选购代码E |
    -40 85 | ℃ | 选购代码I |
    -40 105 | ℃ | 选购代码L |

    产品特点和优势


    DSC1103/23系列振荡器具备以下特点和优势:
    - 低抖动: 噪声极低,典型值低于1 ps RMS,使该系列产品成为高精度应用的理想选择。
    - 高稳定性: 提供多种稳定性的选项,包括±10 ppm、±20 ppm、±25 ppm和±50 ppm。
    - 宽温度范围: 支持多种环境条件下的稳定运行,涵盖工业和商业级别的温控要求。
    - 噪声抑制: 高供电噪声抑制比达到-50 dBc,增强了系统的稳定性和抗干扰能力。
    - 小型化设计: 提供多种工业标准尺寸,从小到2.5 mm x 2.0 mm,再到7.0 mm x 5.0 mm,适应不同需求。
    - 优异的抗震动和冲击性: 符合MIL-STD-883标准,确保在恶劣环境中的可靠性能。
    - 高可靠性: 比石英器件高出20倍的MTF(平均故障间隔时间)。

    应用案例和使用建议


    应用案例
    - 存储区域网络(SAN): 用于SATA、SAS和光纤通道的系统中,确保数据传输的精确性。
    - 无源光网络(PON): 支持EPON、10G-EPON、GPON、10G-PON的应用。
    - 视频和监控: 适用于HD/SD/SDI视频传输及监控系统。
    - PCI Express: 支持Gen 1/Gen 2/Gen 3标准,确保高速数据传输的可靠性。
    - 显示接口: 用于DisplayPort的时钟信号生成。
    使用建议
    为了获得最佳性能,应在电源输入处加入0.1μF的电容以进行滤波。此外,在布局设计时需要考虑走线长度一致性以减少抖动,并适当添加去耦电容来进一步提高供电质量。对于需要降低功耗的应用,可以启用待机模式。

    兼容性和支持


    该产品完全符合RoHS标准,适用于广泛的产品应用。此外,厂商提供了详尽的技术文档和支持服务,确保用户能够在整个开发周期内获得所需的支持。如有任何问题,可以通过官方渠道获取及时的帮助和解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 确认供电电压和接线是否正确 |
    | 输出信号不稳定 | 检查外部环境噪声并增加屏蔽 |
    | 功耗高于预期 | 优化电路设计,启用待机模式 |
    | 频率偏移 | 重新校准频率 |

    总结和推荐


    综上所述,DSC1103/23系列低抖动精密LVDS振荡器是一款非常优秀的电子元器件,它在多个关键指标上均表现出色,尤其是在高精度要求的应用中具有明显的优势。鉴于其卓越的性能、高可靠性及广泛的应用领域,强烈推荐在相关项目中选用此款振荡器。对于寻求高质量时钟解决方案的设计者而言,这无疑是一个理想的选择。

DSC1123CI2-150.0000参数

参数
频率稳定性 ±25ppm
扩频带宽 -
频率 150MHz
最大工作电压 3.6V
最小工作电压 2.25V
输出格式 LVDS
负载电容 15pF
最大电源电流 32mA
长*宽*高 3.2mm*2.5mm*900μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装
