AT93C46DY6-YH-E

产品描述: 1Kb(128 x 8,64 x 16) 128x8|64x16 1.8V EEPROM,Non-Volatile 5.5V 2MHz 3-Wire Serial 100Year DFN 贴片安装 2mm*3mm*530μm
供应商型号: J-MCHP-0145522
供应商: Chip1stop
标准整包数: 1

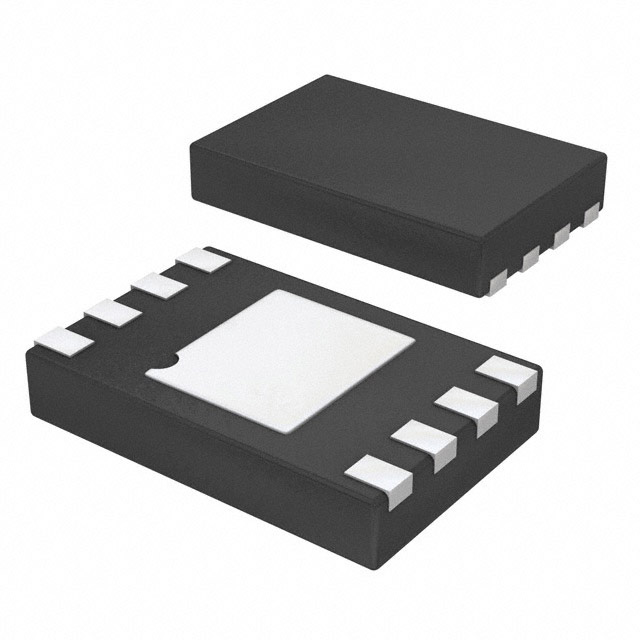

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) AT93C46DY6-YH-E

AT93C46DY6-YH-E概述

    AT93C46D/AT93C46E Three-Wire Serial EEPROM 技术手册

    1. 产品简介


    AT93C46D 和 AT93C46E 是由 Microchip Technology Inc. 生产的串行电可擦除可编程只读存储器(Serial Electrically Erasable and Programmable Read-Only Memory, EEPROM)。这两种型号均提供 1 Kbit 存储容量,可以选择组织为 128 x 8 或 64 x 16 的内存结构。这些设备适用于工业和商业应用,特别是在低功耗和低电压操作条件下。

    2. 技术参数


    - 供电范围:1.8V 到 5.5V
    - 内部组织:128 x 8 或 64 x 16(AT93C46E 只能选择 64 x 16)
    - 温度范围:-40°C 至 +85°C
    - 时钟速率:2 MHz(5V)
    - 写入周期时间:最大 5 ms
    - 可靠性:1,000,000 次擦写循环,数据保存 100 年
    - 封装选项:8 引脚 PDIP, 8 引脚 SOIC, 8 引脚 TSSOP, 8 脚 UDFN 和 8 球 VFBGA

    3. 产品特点和优势


    - 低电压操作:支持宽泛的供电电压范围,非常适合低功耗应用。
    - 高可靠性:百万次擦写循环,长数据保存期限。
    - 多种封装:提供多种封装选项以满足不同设计需求。
    - 绿色环保:符合 RoHS 标准的无铅/无卤素包装。

    4. 应用案例和使用建议


    - 应用案例:工业控制系统、自动化设备、智能家居等。
    - 使用建议:
    - 在使用时确保 VCC 电压稳定,并在供电前等待至少 100 µs。
    - 使用合适的上拉电阻连接 ORG 引脚以选择正确的内存组织方式。
    - 确保信号时序正确,以避免数据传输错误。

    5. 兼容性和支持


    - 兼容性:与常见的三线制接口设备兼容。
    - 支持:Microchip 提供详尽的技术文档和客户支持,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - 问题 1:设备无法正常读取数据。
    - 解决方案:检查 VCC 是否在正常范围内,并确认所有引脚连接正确。
    - 问题 2:写入操作失败。
    - 解决方案:确保设备处于 Erase/Write Enable 状态,并确认写入命令和地址设置正确。
    - 问题 3:设备频繁复位。
    - 解决方案:检查 VCC 上升时间和波形,确保在设备进入运行模式前 VCC 已经稳定。

    7. 总结和推荐


    AT93C46D/AT93C46E 是一款高性能的串行 EEPROM,具有低功耗、高可靠性和广泛的应用范围。适合用于需要高数据保存能力且工作环境要求严格的场合。强烈推荐给需要高性能 EEPROM 的用户。
    希望这篇文章能够帮助您更好地理解和使用 AT93C46D 和 AT93C46E。如果您有任何疑问或需要进一步的技术支持,请随时联系 Microchip 客户支持。

AT93C46DY6-YH-E参数

参数
最大时钟频率 2MHz
接口类型 3-Wire Serial
组织 128x8|64x16
编程电压 -
最小工作供电电压 1.8V
最大工作供电电压 5.5V
数据保留时长 100Year
存储容量 1Kb(128 x 8,64 x 16)
最大访问时间 -
存储器类型 EEPROM,Non-Volatile
输出使能访问时间 -
长*宽*高 2mm*3mm*530μm
通用封装 DFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

AT93C46DY6-YH-E厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT93C46DY6-YH-E数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY AT93C46DY6-YH-E AT93C46DY6-YH-E数据手册

AT93C46DY6-YH-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.2373 ¥ 2.0052
50+ $ 0.225 ¥ 1.9963
500+ $ 0.223 ¥ 1.9786
库存: 12818
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 10.02
直接购买
加入购物车
