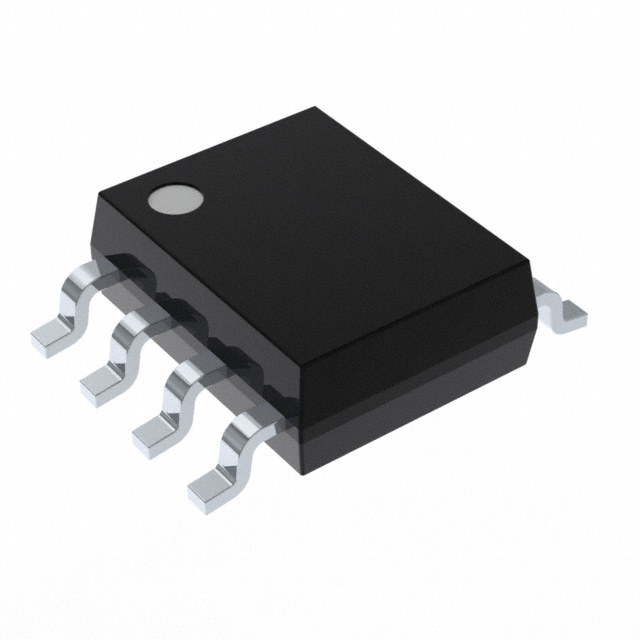

24LC128T-E/SM

产品描述: 128Kb (16K x 8) 2.5V~5.5V 16Kx8 2.5V EEPROM,Non-Volatile 5.5V 400KHz 900ns I2C 200Year SOIJ-8 贴片安装,黏合安装 5.26mm(长度)*5.25mm(宽度)
供应商型号: Q-24LC128T-E/SM
供应商: 期货订购
标准整包数: 2100
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 24LC128T-E/SM

24LC128T-E/SM概述

    电子元器件产品技术手册解析

    产品简介


    Microchip Technology Inc. 提供的24AA128/24LC128/24FC128系列是16K x 8(128 Kbit)串行电可擦除可编程只读存储器(EEPROM)。这类器件适用于多种应用,尤其是个人通信或数据采集领域,具备低功耗特性,可以在宽电压范围内操作(1.7V至5.5V)。特别之处在于,这些设备可以进行高达64字节的数据页写入,并且能够在随机和顺序读取模式下工作,支持到128K边界范围内的操作。

    技术参数


    - 电压范围: 24AA128 和 24FC128 支持 1.7V 至 5.5V;24LC128 支持 2.5V 至 5.5V。
    - 最大时钟频率: 24AA128/24LC128 支持 100kHz 或 400kHz;24FC128 支持 400kHz 或 1MHz。
    - 电流特性: 写入电流 3mA,待机电流 1µA。
    - 温度范围: 工业级 -40°C 到 +85°C;扩展级 -40°C 到 +125°C。
    - 封装形式: 包括8引脚DFN、MSOP、PDIP、SOIC、SOIJ、TDFN 和 TSSOP。

    产品特点和优势


    - 低功耗: 待机电流仅1µA,适合于电池供电设备。
    - 多设备并联能力: 最多可级联8个设备。
    - 高可靠性: 支持超过1百万次擦写循环,数据保留时间长达200年。
    - 硬件写保护: 通过WP引脚实现数据保护。
    - 兼容性: 支持多种通信标准,如100kHz、400kHz和1MHz。

    应用案例和使用建议


    - 个人通讯: 可用于手机或其他便携式通信设备中。
    - 数据采集系统: 在环境监测系统或健康监护系统中发挥重要作用。
    - 使用建议: 确保数据传输过程中时钟线高电平时数据稳定,利用写保护功能保护关键数据。

    兼容性和支持


    - 兼容性: 与多数微控制器接口兼容。
    - 支持服务: Microchip提供详尽的技术文档和在线支持。

    常见问题与解决方案


    - 问题1: 设备不响应。
    - 解决方案: 检查控制字节设置,确保WP引脚连接正确。
    - 问题2: 数据读取错误。
    - 解决方案: 检查时序参数是否符合规范要求,适当调整时钟频率。

    总结和推荐


    这款Microchip 24AA128/24LC128/24FC128 EEPROM以其高可靠性和广泛的应用范围,在市场上具有极高的竞争力。它不仅提供了低功耗和多设备并联的能力,而且通过硬件写保护确保数据安全。对于需要大容量存储且对可靠性和稳定性要求较高的应用来说,这款产品无疑是最佳选择。因此,我强烈推荐这款产品给那些正在寻找高效、可靠的存储解决方案的用户。

24LC128T-E/SM参数

参数
最大访问时间 900ns
最小工作供电电压 2.5V
最大工作供电电压 5.5V
存储器类型 EEPROM,Non-Volatile
接口类型 I2C
存储容量 128Kb (16K x 8)
数据保留时长 200Year
最大时钟频率 400KHz
编程电压 2.5V~5.5V
组织 16Kx8
输出使能访问时间 -
长*宽*高 5.26mm(长度)*5.25mm(宽度)
通用封装 SOIJ-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

24LC128T-E/SM厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

24LC128T-E/SM数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 24LC128T-E/SM 24LC128T-E/SM数据手册

24LC128T-E/SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2100+ ¥ 8.466
4200+ ¥ 7.968
6300+ ¥ 7.47
库存: 67200
起订量: 2100 增量: 0
交货地:
最小起订量为:2100
合计: ¥ 17778.6
直接购买
加入购物车
