LAN7801-I/9JX

产品分类: 以太网芯片
产品描述: 4 1.8V 3.3V 10Mbps,100Mbps,1Gbps QFN 贴片安装
供应商型号: LAN7801-I/9JX
供应商: Master
标准整包数: 5

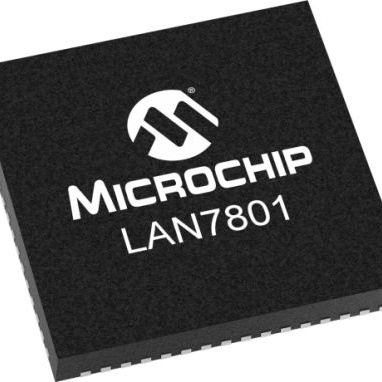

MICROCHIP TECHNOLOGY 以太网芯片 LAN7801-I/9JX

LAN7801-I/9JX概述


    产品简介


    LAN7801是一款高性能的SuperSpeed(SS)USB 3.1 Gen 1到10/100/1000以太网控制器。该控制器集成了多种关键组件,包括集成的10/100/1000以太网MAC、过滤引擎、USB PHY、超高速USB 3.1 Gen 1设备控制器、TAP控制器、EEPROM控制器以及带有内部数据包缓冲的FIFO控制器。LAN7801支持从汽车娱乐系统到笔记本电脑/平板电脑扩展坞站、机顶盒、视频录像机(PVR)、USB端口复制器、USB到以太网适配器、嵌入式系统、测试仪器等多个应用领域。

    技术参数


    - USB设备控制器:支持SS(5 Gbps)、HS(480 Mbps)和FS(12 Mbps)模式,具有四个端点,并支持特定供应商命令,远程唤醒支持。
    - 以太网控制器:符合IEEE802.3、IEEE802.3u、IEEE802.3ab和IEEE802.3az(节能以太网)标准。支持10BASE-T/100BASE-TX/1000BASE-T,全双工操作支持高达1000Mbps。
    - 电源和I/O:多个电源管理特性,12个GPIO,支持总线供电和自我供电操作,I/O电压范围1.8V-3.3V。
    - 软件支持:支持Windows 7、8、8.1、10(Microsoft认证),Linux、macOS、uBoot、UEFI、PXE、FreeBSD操作系统。
    - 封装:RoHS合规的64引脚SQFN(9mm x 9mm)封装。
    - 环境条件:商业温度范围(0°C至+70°C),汽车温度范围(-40°C至+85°C),扩展汽车温度范围(-40°C至+105°C)。

    产品特点和优势


    LAN7801的主要优势包括:
    - 集成的SuperSpeed USB 3.1 Gen 1设备控制器和以太网MAC,可同时支持USB和以太网连接。
    - 能量效率高,符合能源高效以太网(EEE)IEEE 802.3az标准,并支持Wake-on-LAN。
    - 支持One Time Programmable (OTP)内存,提供自动USB连接/断开功能(NetDetach)。
    - AEC-Q100认证,适用于汽车应用。
    - 多种电源管理特性,如微软的Always On Always Connected(AOAC)支持和“魔术包”、“Wake-on-LAN”和“链路状态变化”唤醒事件。

    应用案例和使用建议


    应用案例:
    - 汽车娱乐系统:通过RGMII接口连接外部以太网PHY,实现车载网络连接。
    - 笔记本/平板电脑扩展坞站:提供USB和以太网连接,便于数据传输。
    - USB到以太网适配器:支持多种协议,适用于各种网络环境。
    使用建议:
    - 在车载环境中使用时,注意确保温度范围符合AEC-Q100要求。
    - 确保USB和以太网连接的稳定性,可以通过软件设置进行优化。
    - 使用支持的驱动程序和操作系统版本,以获得最佳性能和兼容性。

    兼容性和支持


    - 兼容性:LAN7801与支持USB 3.1 Gen 1和以太网标准的各种设备兼容。
    - 支持:Microchip提供详尽的技术文档和支持,包括Windows 7、8、8.1、10、Linux、macOS等操作系统的驱动程序,以及uBoot、UEFI、PXE和FreeBSD的支持。

    常见问题与解决方案


    - 问题:无法正确初始化LAN7801。
    - 解决方法:检查所有引脚配置是否正确,确保正确的电源和复位信号。
    - 问题:网络连接不稳定。
    - 解决方法:检查物理层连接和外部PHY的配置,确认没有噪声干扰。
    - 问题:USB连接速度慢。
    - 解决方法:检查USB设备控制器的配置,确保正确设置USB端点。

    总结和推荐


    总结:
    LAN7801是一款高性能且功能丰富的USB 3.1 Gen 1到10/100/1000以太网控制器,具备卓越的电源管理和多样的接口选项。它适合于广泛的工业和消费电子产品应用,特别是在需要高性能USB和以太网连接的应用场景中。
    推荐:
    LAN7801是希望在USB和以太网之间建立可靠连接的应用的理想选择。其优秀的电源管理特性和广泛的操作系统支持使其成为嵌入式系统和工业设备的优选方案。强烈推荐给需要高性能USB到以太网转换解决方案的用户。

LAN7801-I/9JX参数

参数
最小工作供电电压 1.8V
数据速率 10Mbps,100Mbps,1Gbps
收发器数量 4
最大工作供电电压 3.3V
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LAN7801-I/9JX厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

LAN7801-I/9JX数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY LAN7801-I/9JX LAN7801-I/9JX数据手册

LAN7801-I/9JX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 9.384 ¥ 79.4825
25+ $ 8.7963 ¥ 73.1376
50+ $ 8.4366 ¥ 70.1468
100+ $ 8.162 ¥ 67.8278
260+ $ 8.0813 ¥ 66.1778
520+ $ 8.0391 ¥ 65.8322
1040+ $ 8.0391 ¥ 65.8322
库存: 250
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 397.41
直接购买
加入购物车
