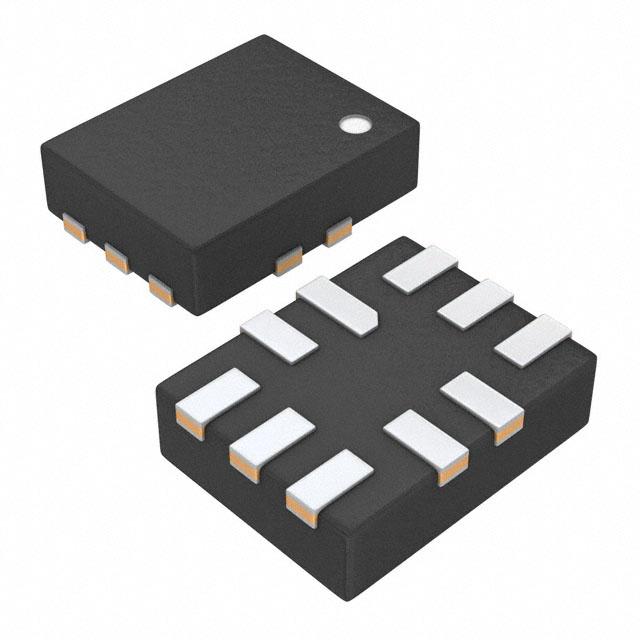

USB3740B-AI9-TR

产品分类: 其他接口芯片
产品描述: 微芯 USB 控制器, 支持USB 2.0, 10针
供应商型号: USB3740B-AI9-TR
供应商: 国内现货
标准整包数: 100
MICROCHIP TECHNOLOGY 其他接口芯片 USB3740B-AI9-TR

USB3740B-AI9-TR概述


    产品简介


    USB3740B 高速 USB 开关
    USB3740B 是一款符合 USB 2.0 标准的高速开关,它在一个极小的封装内提供了强大的 ESD 保护。这种高带宽特性使其能够传输高频信号,并且在传输过程中保证信号质量,符合高速 USB 的要求。该产品广泛应用于需要高效传输高速数据的应用中,如便携式设备、移动通信设备等。

    技术参数


    - 工作电压: VDD 3.0 ~ 5.5V
    - 温度范围: -40°C 至 +85°C
    - 绝对最大额定值: VDD 到 GND: -0.3V 至 6.0V;其他引脚到 GND: -0.3V 至 VDD+0.5V;存储温度范围: -55°C 至 +150°C;HBM ESD 评级: 8,000V
    - 电气特性:
    - 活动/待机电流: 30 ~ 175 nA
    - USB 多路复用器导通电阻: 1 ~ 2.5Ω(0V < Vin < 3.3V)
    - USB 多路复用器关断漏电流: 100 ~ 200 nA(0V < Vin < 3.3V)
    - 输入逻辑高阈值: 1.4V
    - 输入逻辑低阈值: 0.4V

    产品特点和优势


    - 高性能 ESD 保护: 该产品提供高达 8kV HBM 的 ESD 保护,避免外部保护装置的需求,节省成本并减小 PCB 面积。
    - 低功耗设计: 极低的待机电流(仅 30 nA),非常适合电池供电的应用。
    - 宽带宽能力: 高达 1GHz 的带宽,确保极低的高频损耗和清晰的 USB 2.0 高速眼图。
    - 广泛的控制输入范围: 支持 1.8V 至 5V 的控制输入,提高了设计灵活性。

    应用案例和使用建议


    应用案例: 该产品广泛应用于便携式设备、移动通信设备以及任何需要高速数据传输的设备中。例如,手机充电口、计算机 USB 端口等。
    使用建议: 在使用过程中,需注意 VDD 和 GND 之间的电压范围,以避免超出绝对最大额定值。另外,在选择合适的封装时,可根据具体应用场景选择 0.4mm 或 0.5mm 尺寸的 QFN 封装。

    兼容性和支持


    - 兼容性: 该产品可与其他符合 USB 2.0 标准的设备和组件兼容。
    - 支持和服务: Microchip 提供了详细的技术文档、应用程序笔记和技术支持服务。用户可以通过访问 Microchip 官方网站获取最新的产品信息和支持资源。

    常见问题与解决方案


    - Q: 产品是否能承受 ESD 冲击?
    - A: 该产品通过了 8kV HBM 测试,具有较强的 ESD 保护能力。

    - Q: 如何正确选择封装尺寸?
    - A: 根据具体应用需求选择适合的封装尺寸。对于小型化需求可以选择 0.4mm 的 QFN 封装,而对较大空间应用则可以选择 0.5mm 的 QFN 封装。

    总结和推荐


    USB3740B 高速 USB 开关凭借其高带宽、低功耗和强大的 ESD 保护,适用于多种需要高速数据传输的应用场景。该产品不仅具备优异的电气特性,还能通过灵活的封装选项适应不同的设计需求。因此,强烈推荐给需要高性能高速 USB 传输功能的工程师和设计师使用。

USB3740B-AI9-TR参数

参数
长*宽*高 1.7mm*2.2mm*550μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

USB3740B-AI9-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB3740B-AI9-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB3740B-AI9-TR USB3740B-AI9-TR数据手册

USB3740B-AI9-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 4.2714
200+ ¥ 4.1697
300+ ¥ 4.068
400+ ¥ 4.0002
库存: 24000
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 427.14
