KSZ8051MNL-TR

产品分类: 以太网芯片
产品描述: 1 3.135V 3.465V,2.625V,1.89V 10Mbps,100Mbps QFN-32 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0

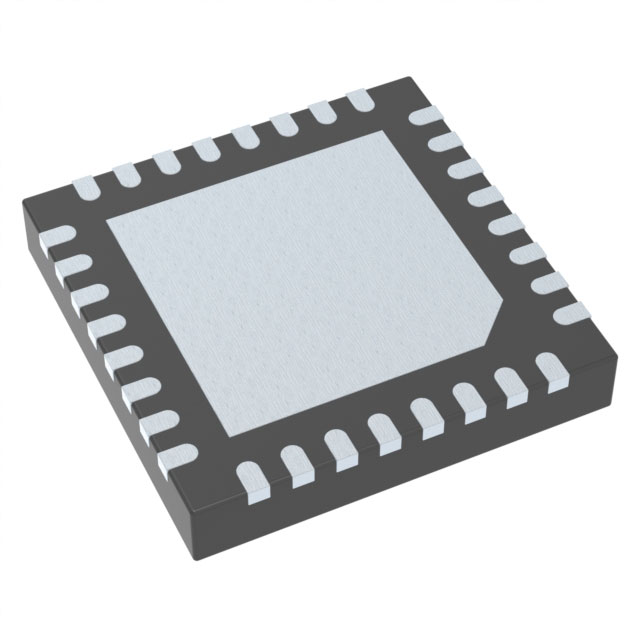

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8051MNL-TR

KSZ8051MNL-TR概述

    # KSZ8051MNL/RNL 10Base-T/100Base-TX Physical Layer Transceiver

    产品简介


    KSZ8051MNL/RNL 是一款单芯片 10Base-T/100Base-TX IEEE 802.3 兼容的以太网物理层收发器,用于通过标准 CAT-5 非屏蔽双绞线 (UTP) 电缆传输和接收数据。此款收发器由Micrel公司开发,专为简化电路板设计和降低成本而设计。它适用于多种应用,如游戏机、IP电话、IP机顶盒、IP电视、LOM 和打印机等。

    技术参数


    主要规格
    - 支持标准: 10Base-T, 100Base-TX
    - 供电方式: 单电源3.3V,可选I/O电压1.8V、2.5V 或 3.3V
    - 时钟频率: 25MHz(内部生成),可提供50MHz参考时钟输出(仅限KSZ8051RNL)
    - 接口支持: MII接口(仅KSZ8051MNL)、RMII v1.2接口(仅KSZ8051RNL)
    性能参数
    - 链路状态指示: 通过LED输出显示链接状态、活动状态和速度状态
    - 自动协商: 支持10/100 Mbps的自动协商以及半/全双工模式选择
    - 电源管理: 支持节能模式、低功耗模式和关机模式
    - 电缆诊断: LinkMD® TDR 基础的电缆诊断技术用于识别故障铜缆
    - 其他功能: 基线漂移校正、HP 自动 MDI/MDI-X、NAND树支持等
    工作环境
    - 温度范围: 商用温度范围 0°C 至 70°C,工业温度范围 -40°C 至 85°C
    - 封装: 无铅32引脚QFN封装(5mm x 5mm)

    产品特点和优势


    独特功能和优势
    - 高集成度: 内置终端电阻和低噪声调节器,减少外部元件数量,简化电路板布局。
    - 高效电源管理: 提供多种节能模式,有效降低功耗。
    - 电缆诊断: LinkMD® TDR 基础的电缆诊断技术有助于系统调试和故障排除。
    - 灵活的接口支持: 支持MII和RMII接口,便于与各种MAC处理器和交换机直接连接。
    市场竞争力
    - KSZ8051MNL/RNL 在同类产品中具有较高的性价比,能够满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    - 游戏机: 用于家庭网络环境中的数据传输。
    - IP 电话: 提供稳定可靠的语音通信。
    - IP 机顶盒: 支持高清视频流传输。
    使用建议
    - 布局优化: 建议根据实际应用需求进行合理布局,尽量避免信号干扰。
    - 电缆选择: 使用高质量的CAT-5电缆可以确保最佳性能和稳定性。
    - 电源管理: 合理设置节能模式,可以显著降低整体功耗。

    兼容性和支持


    兼容性
    - KSZ8051MNL/RNL 可以与多种MAC处理器和交换机直接连接,支持MII和RMII接口。
    支持和维护
    - Micrel公司提供了详细的技术文档和全面的支持服务,包括数据手册和产品维护信息,可以在其官方网站上找到。

    常见问题与解决方案


    问题1: 无法连接网络
    解决方案: 检查连接线缆是否符合标准CAT-5,确保连接稳定且无损坏。
    问题2: 设备无法正常启动
    解决方案: 检查电源供应是否正确,确认所有电源引脚连接无误。
    问题3: 网络传输不稳定
    解决方案: 尝试调整节能模式设置,或者更换高质量的CAT-5电缆。

    总结和推荐


    综合评估
    KSZ8051MNL/RNL 是一款高度集成、性能卓越的以太网物理层收发器,适用于多种应用场景。它具有优秀的电源管理和故障检测功能,能够在复杂的应用环境中保持稳定可靠的数据传输。
    推荐使用
    考虑到其强大的功能和良好的市场表现,KSZ8051MNL/RNL 是值得推荐的产品,特别适合于对成本敏感但又需要高性能的项目。

KSZ8051MNL-TR参数

参数
最小工作供电电压 3.135V
数据速率 10Mbps,100Mbps
收发器数量 1
最大工作供电电压 3.465V,2.625V,1.89V
通用封装 QFN-32
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

KSZ8051MNL-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8051MNL-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8051MNL-TR KSZ8051MNL-TR数据手册

KSZ8051MNL-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
