KSZ9031RNXVB-TRVAO

产品分类: 以太网芯片
产品描述: 3.135V 3.465V 10Mbps,100Mbps,1Gbps VQFN
供应商型号: KSZ9031RNXVB-TRVAO
供应商: 国内现货
标准整包数: 96

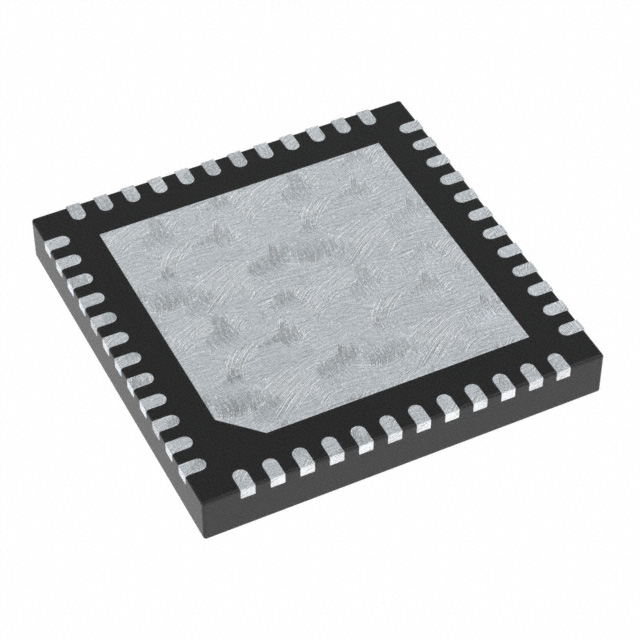

MICROCHIP TECHNOLOGY 以太网芯片 KSZ9031RNXVB-TRVAO

KSZ9031RNXVB-TRVAO概述

    KSZ9031RNX 单芯片千兆以太网收发器

    1. 产品简介


    KSZ9031RNX 是由 Microchip Technology Inc. 生产的一款单芯片千兆以太网收发器(Ethernet Transceiver),适用于10/100/1000 Mbps的IEEE 802.3标准。该收发器主要用于传输和接收数据,可以应用于各种网络设备,如激光打印机、NAS存储设备、网络服务器、路由器、IPTV设备、游戏机等。此外,它也支持汽车和工业应用,具有广泛的适用性和强大的功能集。

    2. 技术参数


    - 数据速率: 支持10Mbps、100Mbps、1000Mbps
    - 接口: RGMII (Reduced Gigabit Media Independent Interface)
    - 电源电压:
    - 核心电压 (DVDDL, AVDDL, AVDDLPLL): 1.2V (外部FET或调节器)
    - I/O电压 (DVDDH): 3.3V、2.5V或1.8V
    - 收发器电压 (AVDDH): 3.3V或2.5V (商业温度范围)
    - 封装: 48针QFN(7mm x 7mm)
    - 参考时钟输出: 125 MHz
    - 功耗模式: 能量检测电源关断模式,支持Wake-On-LAN (WOL)
    - 工作温度范围: 商业温度范围 (仅适用于AVDDH为3.3V或2.5V)
    - 认证: 符合AEC-Q100标准(Grade 3和Grade 2)

    3. 产品特点和优势


    - 多功能接口: 支持RGMII接口,能够适应多种数据传输速率,并且提供3.3V/2.5V/1.8V容差I/O。
    - 自协商能力: 可自动选择最高连接速度(10/100/1000 Mbps)和双工模式(半双工/全双工)。
    - 集成特性: 内置终端电阻、内部LDO控制器,简化板级设计。
    - 诊断功能: 包含LinkMD TDR(时域反射)电缆诊断,用于识别故障的铜缆;Parametric NAND树支持用于检测芯片I/O和主板之间的故障。
    - 低功耗模式: 提供能量检测电源关断模式和WOL支持,减少空闲状态下的功耗。
    - 兼容性: 支持标准的千兆以太网(10Base-T、100Base-TX、1000Base-T)。

    4. 应用案例和使用建议


    - 应用场景: 适用于激光打印机、NAS存储设备、网络服务器、宽带网关、SOHO/SMB路由器、IP电视、游戏机等多种网络设备。
    - 使用建议: 在使用过程中,可以通过配置寄存器来调整LED显示模式、设置中断条件、启用自协商等功能。对于某些特定应用(如汽车和工业控制),建议参考相关的测试报告和验证数据。

    5. 兼容性和支持


    - 兼容性: 与RGMII接口的MAC芯片完全兼容,支持多种不同的网络设备和标准。
    - 厂商支持: Microchip Technology Inc. 提供全面的技术文档和更新支持,客户可以在其官方网站上获取最新的数据手册和补丁信息。

    6. 常见问题与解决方案


    - Q: 设备连接后无信号?
    - A: 检查连接线是否正确,确认设备的物理层(PHY)地址设置正确。
    - Q: 设备无法进入低功耗模式?
    - A: 检查电源管理配置,确保正确设置了能量检测模式和唤醒模式。
    - Q: 设备运行时出现异常重启?
    - A: 查看系统日志,确认是否有电源波动或其他硬件故障。

    7. 总结和推荐


    KSZ9031RNX 千兆以太网收发器是一款高度集成、多功能、低功耗的产品,特别适合于需要高速数据传输和稳定网络连接的应用场合。其丰富的诊断功能和多样的配置选项使其成为众多网络设备的理想选择。综合来看,强烈推荐在需要高性能以太网通信的设备中使用这款产品。

KSZ9031RNXVB-TRVAO参数

参数
收发器数量 -
最大工作供电电压 3.465V
最小工作供电电压 3.135V
数据速率 10Mbps,100Mbps,1Gbps
通用封装 VQFN
应用等级 汽车级
零件状态 新产品
包装方式 卷带包装

KSZ9031RNXVB-TRVAO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ9031RNXVB-TRVAO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ9031RNXVB-TRVAO KSZ9031RNXVB-TRVAO数据手册

KSZ9031RNXVB-TRVAO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
96+ ¥ 46
192+ ¥ 45.2
288+ ¥ 44.8
库存: 96
起订量: 96 增量: 96
交货地:
最小起订量为:96
合计: ¥ 4416
直接购买
加入购物车
