首页  >  产品百科  >  KSZ8995X

KSZ8995X

产品分类: 其他接口芯片
产品描述: Ethernet Switch 5-Port 100Mbps 128-Pin PQFP Tray
供应商型号: KSZ8995X 2015+
供应商: 云汉优选
标准整包数: 1

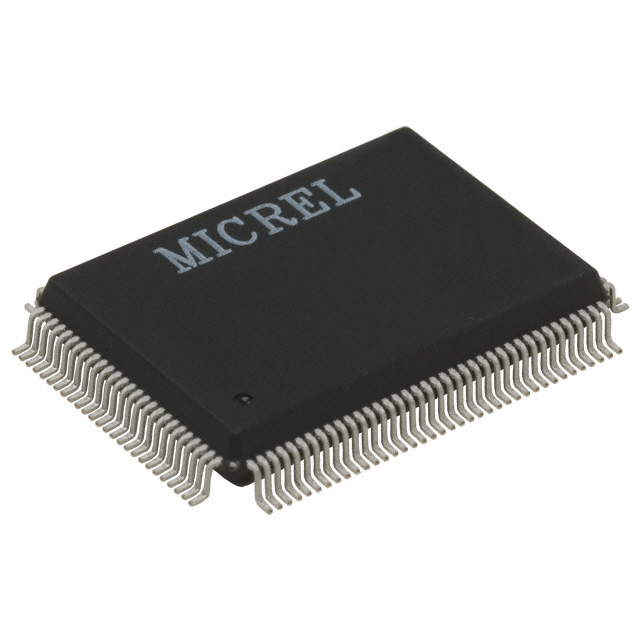

MICROCHIP TECHNOLOGY 其他接口芯片 KSZ8995X

KSZ8995X概述

    # KS8995X 集成式五端口10/100 QoS 交换机

    产品简介


    KS8995X 是由 Micrel 设计的一款高度集成的二层 QoS(服务质量)交换机,专为低成本、低端口数量的 10/100Mbps 交换系统设计。该芯片集成了五组 MAC 单元和五组 10/100 以太网收发器,符合 IEEE 802.3u 标准。它通过减少物料清单(BOM)成本并提供多种 QoS 优先级方案,使得快网速(Fast Ethernet)应用得以有效实现。

    技术参数


    - 端口数量: 5个
    - 接口类型: 10Base-T, 100Base-TX 和 100Base-FX
    - 双MII配置: 支持 MII-Switch (MAC 或 PHY 模式 MII) 和 MII-P5 (PHY 模式 MII)
    - VLAN 支持: 选项为基于端口的 VLAN 标签和取消标签
    - 帧大小控制: 最大支持至1916字节的巨帧大小控制
    - 广播风暴保护: 支持全局和按端口百分比控制
    - 电源管理: 完整芯片硬件功率降低支持和按端口软件功率保存
    - QoS 支持: 支持基于端口、IEEE 802.1p 和 DiffServ 的优先级分类
    - 工作温度范围: 0°C 到 +70°C
    - 封装形式: 128 引脚 PQFP
    - 核心电压: 1.8V
    - I/O 电压: 2.5V 或 3.3V

    产品特点和优势


    1. 集成度高: 集成五组 MAC 单元和五个 10/100 以太网收发器,支持全面的 QoS 功能,提供了一站式的解决方案。
    2. 性能优越: 支持高达 1.4 Gbps 的高性能内存带宽,具备线速接收和传输能力。
    3. 灵活性强: 支持多种模式如 10Base-T、100Base-TX 和 100Base-FX,支持双 MII 配置,并且提供了强大的 VLAN 支持。
    4. 功耗低: 内置低功耗技术,可在多种条件下运行,并提供硬件和软件电源管理。

    应用案例和使用建议


    应用案例:
    - 宽带网关/防火墙/虚拟专用网络(VPN)
    - 集成式 ADSL 或电缆调制解调器多端口路由器
    - 无线局域网接入点加网关
    使用建议:
    - 确保所有配置都符合 IEEE 802.3u 标准,以便与其他标准设备兼容。
    - 利用 QoS 功能对流量进行优化处理,特别是在多任务环境中。

    兼容性和支持


    - 兼容性: 与其他符合 IEEE 802.3u 标准的设备兼容。
    - 支持服务: Micrel 提供官方的技术文档和支持,确保用户能够快速解决问题。

    常见问题与解决方案


    1. 问题: 电源管理配置不正确导致系统无法正常启动。
    - 解决方案: 参照手册中的电源管理部分,正确配置寄存器设置。

    2. 问题: 配置 VLAN 标签时出现错误。
    - 解决方案: 仔细检查相关端口的配置寄存器设置,并参考手册中的详细说明。

    总结和推荐


    综合评估:
    - KS8995X 在集成度、性能和低功耗方面表现优异,能够满足多样化的网络应用需求。
    - 它不仅适合宽带网关和路由器等传统应用,还适用于酒店、企业电话等新型应用领域。
    推荐使用:
    - 对于需要高性能和低功耗的快速以太网应用,强烈推荐使用 KS8995X。

KSZ8995X参数

参数
长*宽*高 20mm*14mm*2.72mm
通用封装 PQFP-128
安装方式 贴片安装
零件状态 在售
包装方式 托盘

KSZ8995X厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8995X数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY KSZ8995X KSZ8995X数据手册

KSZ8995X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
14+ ¥ 46.875
104+ ¥ 40.698
1004+ ¥ 38.628
3004+ ¥ 36.273
库存: 55
起订量: 14 增量: 660
交货地:
最小起订量为:14
合计: ¥ 656.25
直接购买
加入购物车
