KSZ8041FTLI

产品分类: 以太网芯片
产品描述: 微芯 10 Mbps, 100 Mbps以太网收发器, TQFP封装, 支持IEEE 802.3u标准, 48引脚, 7 x 7 x 1mm
供应商型号: KSZ8041FTLI
供应商: 国内现货
标准整包数: 1

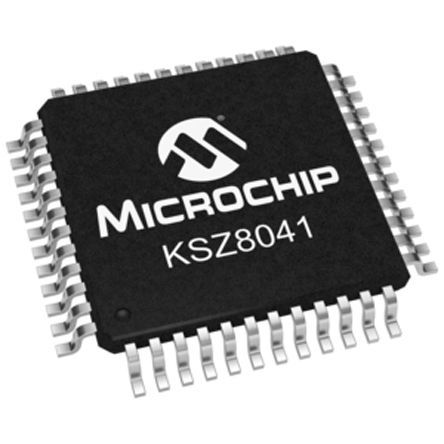

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8041FTLI

KSZ8041FTLI概述

    全面解析Microchip KSZ8041TL/FTL/MLL 电子元器件

    1. 产品简介


    KSZ8041TL/FTL/MLL 是由Microchip推出的单芯片物理层收发器(Physical Layer Transceiver),专为10BASE-T/100BASE-TX/100BASE-FX网络设计。产品系列提供了不同版本以适应不同的应用需求,例如:
    - KSZ8041TL:10BASE-T/100BASE-TX物理层收发器,提供MII/RMII/SMII接口。
    - KSZ8041FTL:支持光纤的扩展版本,增加了对100BASE-FX的支持,适用于光纤和媒体转换器。
    - KSZ8041MLL:基本版10BASE-T/100BASE-TX物理层收发器,仅支持MII接口。
    这些产品广泛应用于打印机、网卡(LOM)、游戏主机、IPTV机顶盒、IP电话等领域,尤其适合需要高可靠性和低功耗的场景。

    2. 技术参数


    以下是KSZ8041TL/FTL/MLL的主要技术参数:
    | 参数 | 描述 |

    | 协议支持 | 符合IEEE 802.3u标准 |
    | 供电方式 | 单电源供电(3.3V) |
    | 核心电压 | 内置1.8V稳压器 |
    | 封装形式 | 48引脚LQFP(KSZ8041MLL)或TQFP(其他型号) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 典型功耗 | <180mW |
    | 速率支持 | 10Mbps 和 100Mbps |
    | 自动识别模式 | 支持MDI/MDI-X自动检测和校正 |
    | 接口支持 | MII/RMII/SMII |

    3. 产品特点和优势


    KSZ8041TL/FTL/MLL 的设计亮点在于其高性能、灵活性及易用性,具体如下:
    - 节能设计:采用低功耗CMOS工艺,功率消耗小于180mW。
    - 自动识别能力:支持HP Auto MDI/MDI-X,无需手动区分直通线与交叉线。
    - 诊断功能:内置LinkMD® TDR(时域反射计)技术,用于电缆故障检测。
    - 多种接口:支持MII、RMII、SMII等多种接口,便于与各类处理器集成。
    - 编程灵活性:通过MIIM管理总线实现快速寄存器配置。
    - 多功能LED指示:可通过寄存器设置LED指示灯状态,反映链路连接、速度和活动情况。
    这些特点使其成为嵌入式网络设备的理想选择,在低功耗和稳定性方面具有显著优势。

    4. 应用案例和使用建议


    基于手册提供的应用场景,KSZ8041TL/FTL/MLL 的典型应用包括:
    - 打印机和LOM设备:作为以太网接口模块,提升网络连接性能。
    - IPTV和IP电话:支持高速网络传输,确保流畅视频流体验。
    - 媒体转换器:配合100BASE-FX模式实现光纤到铜缆的灵活切换。
    使用建议:
    - 在复杂环境中部署时,优先利用自动MDI/MDI-X功能减少布线错误。
    - 对于需要长期稳定运行的设备,启用LinkMD®诊断功能定期检查网络健康状况。

    5. 兼容性和支持


    KSZ8041TL/FTL/MLL 能够与其他符合MII/RMII/SMII标准的处理器无缝对接。Microchip为该系列产品提供完善的文档和技术支持,包括硬件参考设计、软件开发工具以及客户支持服务。此外,厂商网站会持续更新最新的数据表和勘误表,方便用户获取最新信息。

    6. 常见问题与解决方案


    根据手册内容,以下是几个常见问题及其解决方案:
    - 问题1:无法正常启动
    解决方法:检查电源电压是否正确,确保所有接地连接牢固。
    - 问题2:LED灯异常闪烁
    解决方法:通过寄存器调整LED配置,验证是否与应用逻辑一致。
    - 问题3:网络连接不稳定
    解决方法:开启LinkMD®诊断功能排查电缆问题。

    7. 总结和推荐


    总体来看,KSZ8041TL/FTL/MLL 是一款高度集成且功能丰富的物理层收发器,特别适合对功耗和可靠性要求较高的网络应用。其出色的性能表现和广泛的接口支持,使其在市场上具备较强的竞争力。对于需要高性能网络连接的设备制造商而言,这款产品是值得推荐的选择。
    如有进一步疑问,可联系Microchip官方技术支持获取帮助。

KSZ8041FTLI参数

参数
最大工作供电电压 3.465V
最小工作供电电压 3.135V
数据速率 10Mbps,100Mbps
收发器数量 1
长*宽*高 7mm*7mm*1mm
通用封装 TQFP-48
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

KSZ8041FTLI厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8041FTLI数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8041FTLI KSZ8041FTLI数据手册

KSZ8041FTLI封装设计

查看详情并下载
Symbol
Footprint
3D Model
