KSZ9131RNXI-TR

产品分类: 以太网芯片
产品描述: 1.14V,1.71V,2.375V,3.135V 1.32V,1.98V,2.75V,3.63V 10Mbps,100Mbps,1Gbps QFN-48 贴片安装,黏合安装
供应商型号: KSZ9131RNXI-TR
供应商: 国内现货
标准整包数: 1000

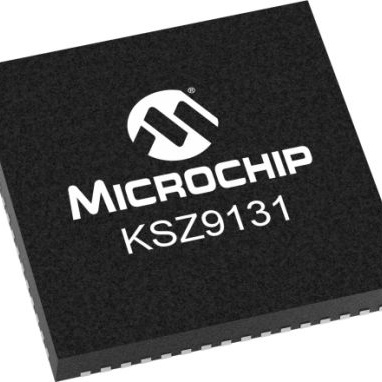

MICROCHIP TECHNOLOGY 以太网芯片 KSZ9131RNXI-TR

KSZ9131RNXI-TR概述


    产品简介


    产品名称:Microchip KSZ9131RNX千兆以太网收发器
    产品类型:单芯片千兆以太网物理层收发器(PHY)
    主要功能:
    - 支持10/100/1000 Mbps速率的以太网传输,符合IEEE 802.3标准。
    - 集成RGMII接口,具有自动协商功能,可自动选择最高链路速度(10/100/1000 Mbps)和双工模式(半/全)。
    - 内置终端电阻,集成低压差稳压器(LDO),支持单3.3V供电操作。
    - 支持Jumbo帧(最大16KB),具备能源检测和电源管理功能。
    - 具备故障检测功能,支持链路质量指示,具备电缆诊断能力。
    应用领域:
    - 激光打印机/网络打印机
    - 网络存储设备(NAS)
    - 网络服务器
    - 嵌入式主板上的千兆局域网(GLOM)
    - 宽带网关
    - 千兆SOHO/SMB路由器
    - IPTV
    - IP机顶盒
    - 游戏主机
    - 三重播放(数据、语音、视频)媒体中心
    - 工业控制
    - 汽车内部网络

    技术参数


    核心电压:
    - 核心电压(DVDDL, AVDDL, AVDDLPLL): 1.2V(外部FET或调节器)
    - I/O电压(DVDDH): 3.3V、2.5V或1.8V
    - 收发器电压(AVDDH): 3.3V或2.5V
    关键性能参数:
    - 支持RGMII接口,具备3.3V/2.5V/1.8V容差输入输出
    - 自动协商功能
    - 内置终端电阻,内置LDO控制器,支持单3.3V供电
    - 最大支持16KB Jumbo帧
    - 125 MHz参考时钟输出
    - 能源检测电源下降模式,支持低功耗空闲(LPI)模式
    - 支持唤醒局域网(WOL)功能
    - 可编程LED输出用于链路、活动和速度指示
    - 基线漂移校正、静音线(Quiet-WIRE®)电磁干扰抑制
    - 链路MD®基于TDR的电缆诊断
    - 信号质量指示
    - 参数化NAND树支持检测芯片I/O和板之间的故障
    - 回环模式用于诊断
    - 自动MDI/MDIX自动交叉检测和纠正
    工作环境:
    - 运行温度范围:根据型号不同,AEC-Q100认证型号支持不同的温度范围(如-40°C到+125°C)

    产品特点和优势


    特点:
    - 高集成度:集成了终端电阻和LDO控制器,减少了外部组件数量,简化了板级设计。
    - 强大的诊断能力:支持链路质量指示、电缆诊断和故障检测功能。
    - 低功耗:支持能源检测和低功耗空闲模式,可显著降低功耗。
    - 高可靠性:支持自动协商、自动检测和纠正等功能,确保稳定可靠的通信。
    优势:
    - 减少物料成本和设计复杂度。
    - 提高系统整体可靠性和性能。
    - 适合多种应用场合,特别是对成本敏感的应用场景。

    应用案例和使用建议


    应用案例:
    - 在激光打印机中作为网络接口部分,用于高速数据传输。
    - 在宽带网关中,作为千兆以太网接入点,提高网络传输速度和效率。
    使用建议:
    - 使用前请确保正确配置引脚,并进行必要的校准。
    - 在复杂环境中使用时,注意环境温度和湿度的影响。
    - 利用其诊断功能定期检查链路状态,及时发现并解决潜在问题。

    兼容性和支持


    兼容性:
    - 支持与各种RGMII MAC接口的设备连接。
    - 支持与多种微处理器和交换机的接口连接。
    厂商支持:
    - 提供详细的技术文档和参考设计,帮助用户快速上手。
    - 提供技术支持服务,解答用户在使用过程中遇到的问题。

    常见问题与解决方案


    问题1:设备无法正常启动。
    - 解决方案:检查供电电压是否正确,确认电源引脚连接无误。
    问题2:设备链路不稳定。
    - 解决方案:检查电缆和接头,确保连接质量良好;启用电缆诊断功能,检测电缆问题。
    问题3:设备出现异常错误代码。
    - 解决方案:查阅相关技术手册,根据错误代码定位问题,调整相应设置。

    总结和推荐


    总结:
    - Microchip KSZ9131RNX是一款高度集成且功能强大的千兆以太网收发器,适用于多种应用场景。
    - 其高集成度、低功耗、强大诊断能力和灵活配置选项使其在市场上具有很强的竞争力。
    推荐:
    - 强烈推荐用于需要高速数据传输、可靠链路连接和灵活配置的应用场景。其优秀的性能和广泛的适用性使其成为一款值得投资的产品。

KSZ9131RNXI-TR参数

参数
最大工作供电电压 1.32V,1.98V,2.75V,3.63V
最小工作供电电压 1.14V,1.71V,2.375V,3.135V
数据速率 10Mbps,100Mbps,1Gbps
收发器数量 -
通用封装 QFN-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KSZ9131RNXI-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ9131RNXI-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ9131RNXI-TR KSZ9131RNXI-TR数据手册

KSZ9131RNXI-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 10.12
2000+ ¥ 9.944
3000+ ¥ 9.768
4000+ ¥ 9.504
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 10120
