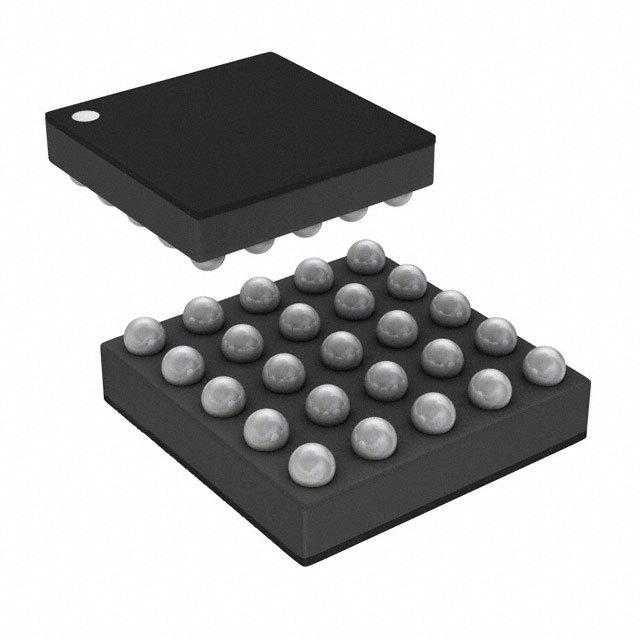

USB3333E-GL-TR

产品分类: 其他接口芯片
产品描述: USB Transceiver 1TR 25-Pin WLCSP T/R
供应商型号: USB3333E-GL-TR
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 其他接口芯片 USB3333E-GL-TR

USB3333E-GL-TR概述

    USB333x 系列高速USB收发器技术手册

    1. 产品简介


    USB333x系列是由Microchip公司开发的一组高性能高速USB 2.0收发器。它专为便携式电子设备设计,具有体积小、功耗低的特点,适用于多种设备,如手机、PDA、MP3播放器、GPS导航仪等。此系列收发器支持多种高级功能,包括高电平耐受能力、电源管理、电池充电检测等。

    2. 技术参数


    - 高电平耐受能力:集成的ESD保护电路可以承受高达±25kV的空气放电。
    - 过压保护(OVP):VBUS引脚可承受最高30V的连续直流电压。
    - 链接功率管理(LPM):符合USB-IF标准,能够进一步降低USB操作电流。
    - 单电源操作:内置1.8V和3.3V稳压器,允许单电源操作。
    - 超低功耗:当处于“睡眠”模式时,所有ULPI引脚被三态化,电流消耗降至最低。
    - 外部参考时钟操作:支持外部参考时钟输入,以保持信号完整性。

    3. 产品特点和优势


    - 小巧集成:USB333x是业界最小的高速USB收发器之一,采用WLCSP封装,尺寸仅为1.97mm×1.97mm×0.53mm。
    - 高效能设计:通过“快速充电技术”提供高达1.5A的充电电流,相比传统方案提升三倍。
    - 强大的信号完整性:支持PHYBoost,可通过编程调节USB收发器驱动强度,提高信号完整性。
    - 灵活的电源管理:集成的flexPWR®技术使得USB333x非常适合于电池供电的应用。
    - 兼容性强:支持各种接口模式,包括USB-UART、音频模式等。

    4. 应用案例和使用建议


    - 应用案例:USB333x可用于多种消费电子设备,例如手机、平板电脑、便携式音乐播放器、扫描仪、外部硬盘、数码相机等。
    - 使用建议:对于需要较高电流的应用场合,应配置支持USB充电协议的设备;对于电池供电设备,应合理利用“睡眠”模式降低功耗。

    5. 兼容性和支持


    - 兼容性:支持USB-IF Battery Charging 1.2规范,确保与各种便携设备兼容。
    - 支持和服务:Microchip公司提供了详细的文档和客户支持服务,用户可以在官方网站上获取最新版本的数据手册并反馈问题。

    6. 常见问题与解决方案


    - Q1: 设备无法充电怎么办?
    - A1: 检查连接线是否完好无损,确认设备支持USB充电协议。
    - Q2: 收发器功耗过高怎么办?
    - A2: 使用“睡眠”模式减少电流消耗,调整外围电路以减少功耗。
    - Q3: 收发器信号质量不佳怎么办?
    - A3: 调整PHYBoost设置,或者重新配置外部参考时钟以提高信号完整性。

    7. 总结和推荐


    USB333x系列收发器凭借其紧凑的设计、出色的电源管理和高效的信号处理能力,在多种应用场景中表现出色。特别适合对体积、功耗和信号完整性有严格要求的便携式设备。因此,强烈推荐此系列产品用于各类需要高速USB连接的便携式电子设备中。

USB3333E-GL-TR参数

参数
长*宽*高 1.97mm*1.97mm*530μm
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

USB3333E-GL-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB3333E-GL-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB3333E-GL-TR USB3333E-GL-TR数据手册

USB3333E-GL-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 19.888
2000+ ¥ 19.536
3000+ ¥ 19.36
库存: 26000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 19888
