VSC8489YJU-17

产品分类: 以太网芯片

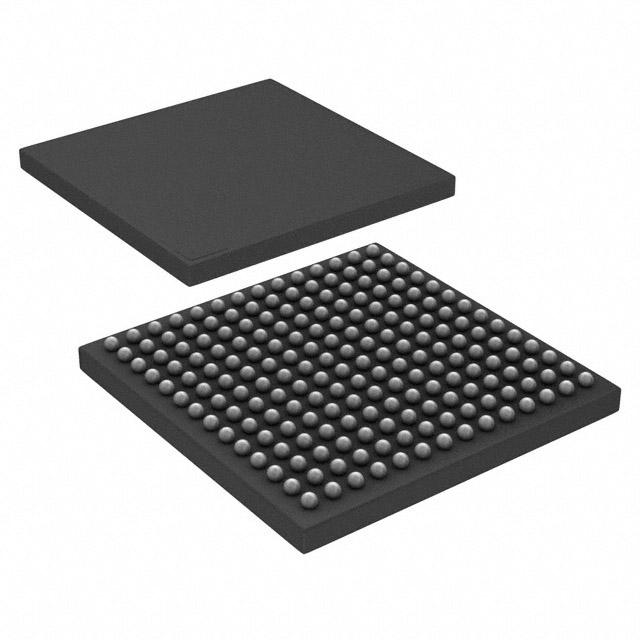

产品描述: 2 1V 1V;1.2V 10.3Gbps FCBGA-196 贴片安装 15mm*15mm*1.4mm
供应商型号: VSC8489YJU-17-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 以太网芯片 VSC8489YJU-17

VSC8489YJU-17概述

    VSC8489 Dual Channel WAN/LAN/Backplane RXAUI/XAUI to SFP+/KR 10 GbE SerDes PHY

    1. 产品简介


    Microsemi(现为Microchip的一部分)提供的VSC8489是一款高性能的双通道以太网交换模块,主要功能包括LAN和WAN的高速数据传输,适用于多种网络基础设施应用。这款芯片集成了多样的通信协议支持,如10GBASE-KR标准,可以广泛应用于数据中心互联、安全的数据中心间通信及10GbE交换卡和路由器卡。

    2. 技术参数


    - 主要规格:
    - 支持双通道10GbE和1GbE传输
    - 支持RXAUI/XAUI接口
    - 支持SFP+接口和KR模式
    - 兼容IEEE 802.3ae和SFF-8431电气标准
    - 电气特性:
    - 每个双向通道典型功耗:875 mW
    - 内核电源供应:1.2 V 和 1.0 V(2.5 V TTL 供电)
    - 工作环境:
    - 工作温度范围:-40 °C 至 110 °C

    3. 产品特点和优势


    VSC8489的核心优势包括:
    - 高灵活性:支持Failover切换和Lane排序,同时提供I/O编程选项。
    - 广泛的协议支持:兼容所有行业标准的协议封装。
    - 强大的兼容性:与各种SFP+应用兼容,并支持广泛的光损耗补偿。
    - 精确的时间同步:支持IEEE 1588v2和Y.1731 OAM精密时间协议。
    - 可靠的性能:单个156.25 MHz参考时钟实现同步以太网支持。

    4. 应用案例和使用建议


    - 应用案例:VSC8489广泛用于多端口RXAUI/XAUI到SFI/SFP+线卡或NIC的连接,以及10GBASE-KR合规的背板收发器。
    - 使用建议:确保在设计阶段进行充分的测试以验证其性能,特别是在严苛的工作环境中。利用其灵活的时钟配置来实现同步以太网的支持。

    5. 兼容性和支持


    - 兼容性:VSC8489与VSC8490, VSC8491, VSC8572, VSC8574, 和 VSC8584等产品引脚兼容。
    - 支持服务:Microchip公司提供全面的技术支持和服务,包括详细的文档和样品服务。

    6. 常见问题与解决方案


    - 问题:产品功耗过高。
    - 解决方案:检查电路设计是否有改进的空间,例如降低功耗设置或使用外部冷却系统。
    - 问题:信号质量不佳。
    - 解决方案:确认电缆长度和类型是否适合,调整硬件上的发射器预加重设置。

    7. 总结和推荐


    VSC8489是一款高度集成且功能丰富的SerDes PHY,适用于需要高可靠性和低延迟的数据中心和网络基础设施。凭借其多样化的特性及广泛的适用范围,VSC8489无疑是在构建高性能网络解决方案中的理想选择。鉴于其在市场上的表现,我们强烈推荐将此产品用于相关项目的设计与实施。

VSC8489YJU-17参数

参数
收发器数量 2
最大工作供电电压 1V;1.2V
最小工作供电电压 1V
数据速率 10.3Gbps
长*宽*高 15mm*15mm*1.4mm
通用封装 FCBGA-196
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

VSC8489YJU-17厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

VSC8489YJU-17数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY VSC8489YJU-17 VSC8489YJU-17数据手册

VSC8489YJU-17封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 71.5728 ¥ 593.1596
25+ $ 59.6232 ¥ 494.1273
库存: 265
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 593.15
