KSZ8841-32MQL

产品分类: 以太网芯片
产品描述: 1 3.1V 3.5V 10Mbps,100Mbps PQFP-128 贴片安装
供应商型号: 576-2115-ND
供应商: Digi-Key
标准整包数: 1

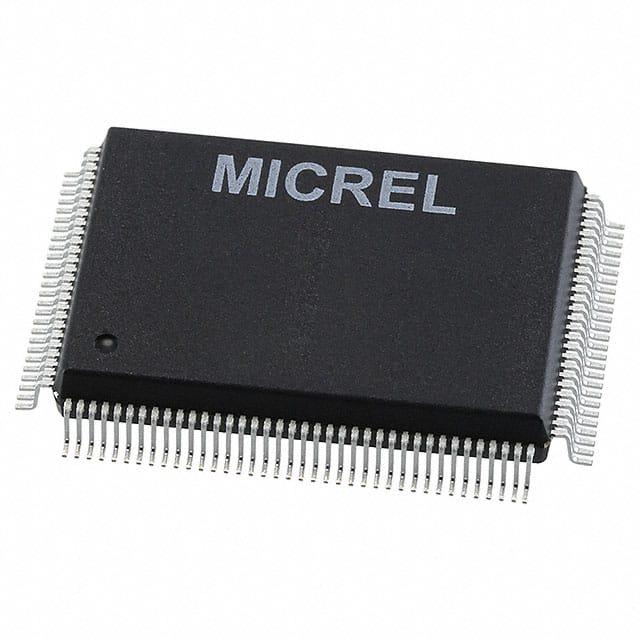

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8841-32MQL

KSZ8841-32MQL概述

    KSZ8841-PMQL 单端口以太网MAC控制器技术手册解析

    1. 产品简介


    KSZ8841-PMQL 是一款高性能单端口快速以太网(Fast Ethernet)MAC控制器,设计上符合IEEE 802.3u标准,同时提供多种高级功能以满足现代网络通信的需求。它集成了多种接口,包括32位/33 MHz PCI总线接口,广泛应用于视频分发系统、高端有线电视、卫星和IP机顶盒以及IP电话(VoIP)等领域。

    2. 技术参数


    - 支持速率: 10/100 Mbps
    - 支持标准: IEEE 802.3u, IEEE 802.1Q, IEEE 802.3x Full-Duplex
    - 内存缓冲区: 8 KB内部存储器用于接收/发送FIFO缓存
    - 时钟频率: 单个25 MHz参考时钟用于PHY和MAC
    - 电源管理: 单一3.3V电源供电,具有5V耐受I/O缓冲区
    - 温度范围: 商用级(0°C至+70°C),工业级(-40°C至+85°C)
    - 封装: 128引脚PQFP

    3. 产品特点和优势


    - 全面的协议支持: 全面支持IEEE 802.3u标准及IEEE 802.1Q多重VLAN标签,确保广泛的应用兼容性。
    - 强大的信号处理能力: 采用先进的模拟电路增强物理信号传输和接收,同时支持Hewlett-Packard(HP)Auto-MDIX,无需区分直通或交叉电缆。
    - 低功耗设计: 低功耗CMOS工艺设计,采用单一3.3V电源供电,并具备低功耗模式,适用于需要长时间运行的应用场景。
    - 诊断功能: 集成LinkMD®电缆诊断功能,可检测电缆长度、短路或开路情况,并诊断故障点。

    4. 应用案例和使用建议


    - 视频分配系统: 适用于要求图像无抖动的视频流应用,如IP视频监控系统。
    - 智能家居: 支持Wake-on-LAN功能,便于远程管理和监控家庭网络设备。
    - 企业级网络设备: 在机顶盒和其他嵌入式设备中实现高效的数据传输。
    使用建议:
    - 选择合适的电源: 确保电源稳定,避免电压波动影响正常工作。
    - 正确配置接口: 使用适当的电缆类型(直通或交叉)连接网络设备,以确保良好的通信质量。
    - 合理布局: 保持芯片周围的接地良好,减少干扰和信号失真。

    5. 兼容性和支持


    - 兼容性: 支持多种主机处理器接口,通过32位/33 MHz PCI总线与不同平台无缝集成。
    - 技术支持: 微芯科技提供了详细的文档和丰富的技术支持资源,以帮助客户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问题1: 电源无法稳定供应。
    - 解决方案: 检查电源接线是否正确连接,必要时增加稳压装置。
    - 问题2: 设备启动时出现错误。
    - 解决方案: 检查硬件复位信号(RSTN)是否被正确初始化。
    - 问题3: 数据传输过程中频繁出现错误。
    - 解决方案: 确认传输线缆的物理层设置正确,并检查是否需要启用自适应均衡器。

    7. 总结和推荐


    KSZ8841-PMQL 是一款高度集成且功能丰富的单端口以太网MAC控制器,适合多种高速数据传输应用。凭借其全面的技术参数、出色的性能指标以及广泛的应用场景支持,我们强烈推荐此产品给那些追求高性能、低功耗和多功能性的用户。其灵活的配置和全面的兼容性使得它成为市场上极具竞争力的产品之一。

KSZ8841-32MQL参数

参数
最小工作供电电压 3.1V
数据速率 10Mbps,100Mbps
收发器数量 1
最大工作供电电压 3.5V
通用封装 PQFP-128
安装方式 贴片安装
零件状态 在售
包装方式 托盘

KSZ8841-32MQL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8841-32MQL数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8841-32MQL KSZ8841-32MQL数据手册

KSZ8841-32MQL封装设计

查看详情并下载
Symbol
Footprint
3D Model
