USB2513BT-I/M2

产品分类: 其他接口芯片
产品描述: Low Speed/Full Speed/High Speed USB 2.0 High Speed Hub Controller USB 2.0 3.3V T/R 36-Pin SQFN EP
供应商型号: USB2513BT-I/M2
供应商: 国内现货
标准整包数: 1000

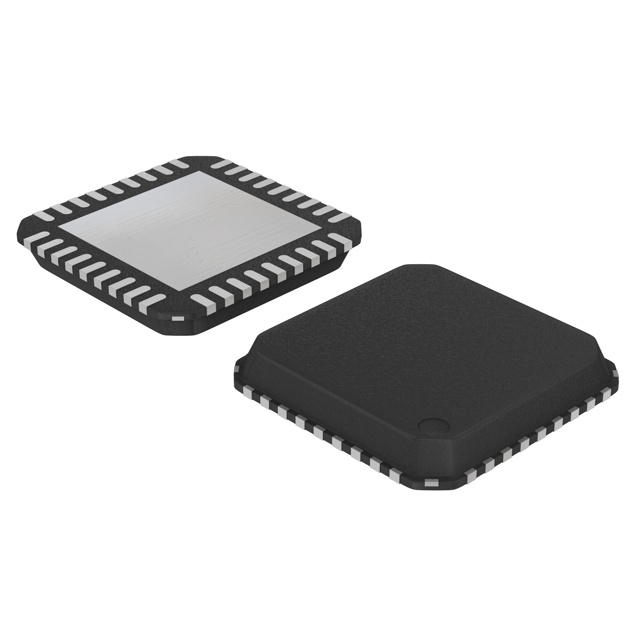

MICROCHIP TECHNOLOGY 其他接口芯片 USB2513BT-I/M2

USB2513BT-I/M2概述


    产品简介


    Microchip USB251xB/xBi 系列集线器是一款专为嵌入式USB解决方案设计的低功耗、可配置的MTT(多事务翻译器)集线器控制器集成电路产品。产品编号中的“x”表示可用的下游端口数量,而“B”则表明具备电池充电支持。Microchip集线器可以在所有启用的下游端口上支持低速、全速和高速(如果作为高速集线器运行)下游设备。

    技术参数


    - 功率管理:支持单个或成组控制每个下游端口的电源。
    - 信号接口:支持3.3V单个外部供电源,内部调节器提供1.2V内核电压。
    - 时钟输入:集成24MHz晶振驱动或外部24MHz时钟输入。
    - 数据传输速率:支持低速、全速及高速USB设备。
    - 环境温度范围:USB251xBi产品支持工业级温度范围-40℃至+85℃;USB251xB产品支持扩展商业温度范围0℃至+85℃。
    - 封装形式:36引脚SQFN(6x6mm),以及36引脚QFN(6x6mm)。

    产品特点和优势


    - 高性能多事务处理:每端口一个专用的事务翻译器,确保全速数据吞吐量的一致性。
    - 灵活的端口映射与禁用序列:支持端口重新排序和禁用,方便平台设计。
    - 可编程差分对针位置:简化PCB设计,通过将USB信号线直接对齐到连接器。
    - 增强的信号驱动强度:可编程的USB信号驱动强度,有助于恢复信号完整性。
    - 全面的USB认证:使用相同的PCB组件和USB-IF认证,节省成本并简化开发流程。

    应用案例和使用建议


    - 应用实例:Microchip USB251xB/xBi集线器适用于多种设备,如LCD显示器、打印机、扫描仪和多功能USB外设。
    - 使用建议:对于高速USB设备,建议使用具有内置高速指示器(HSIND)的型号,以监测和报告高速端口的状态。对于需要远程检测电源状态的应用,可以利用VBUSDET引脚。

    兼容性和支持


    - 互操作性:USB251xB/xBi产品完全引脚兼容USB251x/xi/xA/xAi系列产品,是直接的替换品。
    - 技术支持:Microchip提供了详尽的技术文档和支持服务,客户可以通过官方网站获取最新的数据手册和软件工具。

    常见问题与解决方案


    - 常见问题:
    - 电源管理不正常:检查配置选项和端口电源控制设置。
    - 信号传输不稳定:尝试调整PHYBoost设置或检查USB信号线。
    - 自检失败:参阅测试引脚(TEST)的操作说明,并确保适当的电阻连接。

    - 解决方案:查阅《Microchip USB251xB/xBi 数据手册》和官方技术论坛,寻找类似问题的解决方法。

    总结和推荐


    综上所述,Microchip USB251xB/xBi集线器以其出色的性能、灵活性和兼容性,在嵌入式USB解决方案中具有显著优势。无论是开发新项目还是替换现有硬件,该产品都是一个极佳的选择。强烈推荐用于需要高可靠性和高性能的USB系统中。建议根据具体应用场景选择合适的配置选项,以充分利用其强大的功能和优点。

USB2513BT-I/M2参数

参数
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

USB2513BT-I/M2厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB2513BT-I/M2数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB2513BT-I/M2 USB2513BT-I/M2数据手册

USB2513BT-I/M2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 29.267
2000+ ¥ 28.749
3000+ ¥ 28.49
库存: 3000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 29267
直接购买
加入购物车
