KSZ8862-16MQL

产品分类: 以太网芯片
产品描述: 2 3.1V 3.5V 10Mbps,100Mbps PQFP-128 贴片安装 20mm*14mm*2.72mm
供应商型号: 998-KSZ8862-16MQL
供应商: Mouser
标准整包数: 1

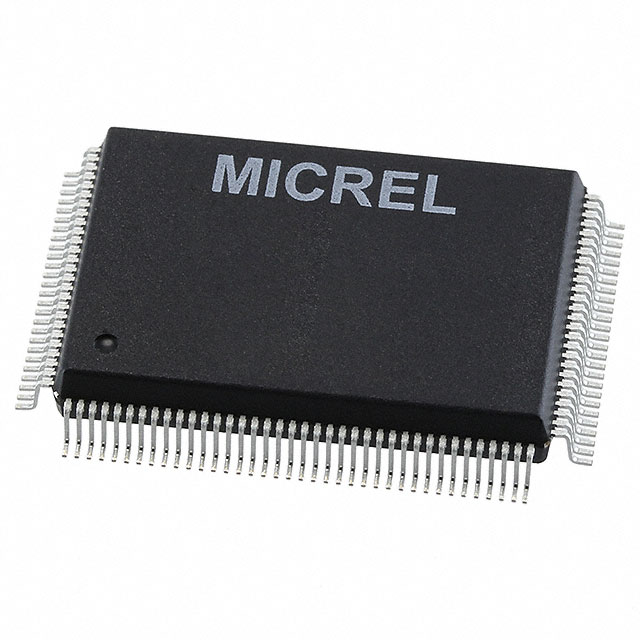

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8862-16MQL

KSZ8862-16MQL概述

    KSZ8862-16M/-32M 双端口以太网交换机技术手册

    1. 产品简介


    KSZ8862-16M/-32M 是一款由Microchip公司设计的双端口非PCI CPU接口以太网交换机芯片,支持光纤连接。这款芯片广泛应用于视频分发系统、高端电缆、卫星和IP机顶盒、视频流媒体、VoIP及模拟电话适配器等领域。它特别适用于对延迟敏感的工业控制应用,如运动控制和工业控制传感器设备,以及安全和监控摄像头等。

    2. 技术参数


    - 传输速率: 支持10/100Mbps,100BASE-FX/SX,10BASE-FL。
    - 接口标准: 全面符合IEEE 802.3u标准。
    - 端口配置: 两个独立端口,其中一个支持光纤连接。
    - 管理功能: 包括VLAN标签、优先级管理、MIB计数器等。
    - 电源要求: 单电源供电,3.3V;商业温度范围:0°C至+70°C。
    - 封装形式: 128引脚PQFP封装。
    - 工作模式: 支持全双工和半双工操作。
    - 功耗模式: 具备硬件完全关闭模式和软件部分关闭模式。
    - 尺寸限制: 支持帧大小高达1916字节。
    - 控制信号: 支持同步读写、复位信号、地址使能等。

    3. 产品特点和优势


    - 集成LED驱动和后置放大器: 为10BASE-FL和100BASE-SX光纤模块提供支持。
    - 全面的流量控制机制: 包括IEEE 802.3x流量控制和背压流量控制。
    - 高级VLAN管理: 支持最多16个VLAN组。
    - 灵活的功率管理: 支持全芯片硬件关闭和基于端口的软件省电模式。
    - 高质量服务(QoS)支持: 通过DiffServ和802.1p优先级映射。
    - 微处理器接口: 灵活的8位、16位或32位通用主机处理器接口。
    - 链路诊断: 微芯LinkMD®电缆诊断功能,用于确定电缆长度和故障点。

    4. 应用案例和使用建议


    - 视频分发系统: 在高带宽需求的应用中,确保无抖动的视频流传输。
    - 工业控制系统: 利用其低延迟特性和高级VLAN管理功能,实现复杂的网络管理。
    - 安全监控: 使用其强大的MIB统计收集和流量镜像功能,确保安全系统的高效运行。
    使用建议:
    - 在安装过程中,确保物理连接正确无误。
    - 在部署到户外环境中时,考虑增加防尘防水措施。
    - 定期检查设备状态,利用LinkMD®电缆诊断工具及时发现并解决问题。

    5. 兼容性和支持


    - 兼容性: 与多种微处理器兼容,支持8/16位和32位总线接口。
    - 技术支持: Microchip提供全面的技术文档和支持,可以通过官方网址获取最新版本的数据手册和更新信息。

    6. 常见问题与解决方案


    - 问题1: 设备无法启动。
    - 解决方法: 检查电源电压和接地是否正确。
    - 问题2: 数据包丢失严重。
    - 解决方法: 检查网络配置,确认流量控制设置是否合理。
    - 问题3: 网络延迟较高。
    - 解决方法: 调整QoS设置,优化流量管理策略。

    7. 总结和推荐


    KSZ8862-16M/-32M是一款集成了丰富功能的双端口以太网交换机芯片,特别适合需要高性能、低延迟、高度可管理性的网络应用场合。它具有强大的流量管理和数据包优先级处理能力,能够有效应对各种复杂的网络环境。对于追求卓越性能和可靠性的客户而言,强烈推荐使用该产品。

KSZ8862-16MQL参数

参数
收发器数量 2
最大工作供电电压 3.5V
最小工作供电电压 3.1V
数据速率 10Mbps,100Mbps
长*宽*高 20mm*14mm*2.72mm
通用封装 PQFP-128
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

KSZ8862-16MQL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8862-16MQL数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8862-16MQL KSZ8862-16MQL数据手册

KSZ8862-16MQL封装设计

查看详情并下载
Symbol
Footprint
3D Model
