USB5734T-I/MR

产品分类: 其他接口芯片
产品描述: Low Speed/Full Speed/High Speed/Super Speed USB Controller Hub USB 2.0/USB 3.1 1.2V/3.3V T/R 64-Pin QFN EP
供应商型号: 579-USB5734T-I/MR
供应商: Mouser
标准整包数: 1

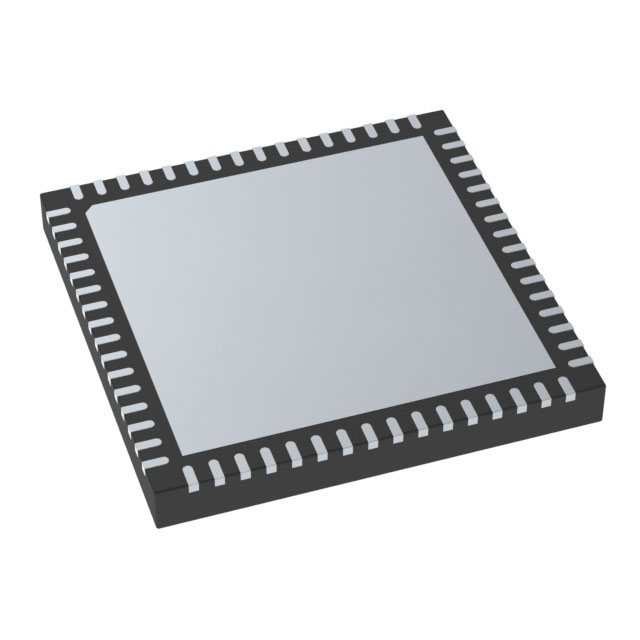

MICROCHIP TECHNOLOGY 其他接口芯片 USB5734T-I/MR

USB5734T-I/MR概述

    电子元器件产品技术手册:Microchip USB5734

    1. 产品简介


    产品类型:Microchip USB5734是一款低功耗的USB 3.1 Gen 1集线器特征控制器,具有4个下游端口。
    主要功能:该控制器具备USB 3.1 Gen 1 / USB 2.0高速传输能力,支持多种充电标准,并能够通过灵活连接实现USB信号重新配置。
    应用领域:适用于独立USB集线器、笔记本扩展坞、台式机主板、显示器扩展坞以及多用途USB 3.1 Gen 1外设。

    2. 技术参数


    - 端口配置:4个下游USB 3.1 Gen 1 / USB 2.0端口
    - 充电标准支持:USB-IF电池充电规范修订版1.2(DCP, CDP, SDP)
    - 工作电压:5V USB 2.0引脚耐压,1.32V USB 3.1 Gen 1引脚耐压
    - 集成特性:内置终止电阻和上下拉电阻,支持过流检测
    - 信号处理:支持USB Link Power Management (LPM),集成USB信号驱动和接收灵敏度调节功能
    - 存储器:8 KB RAM, 64 KB ROM, 8 KB OTP ROM
    - 温度范围:商业级(0°C至+70°C),工业级(-40°C至+85°C)
    - 封装:64-pin (9 x 9 mm) VQFN无铅、RoHS合规封装
    - 电气特性:支持3 kV HBM JESD22-A114F ESD保护

    3. 产品特点和优势


    - 高带宽:支持USB 3.1 Gen 1的5 Gbps传输速率及更低速率的全速和低速模式
    - 灵活配置:FlexConnect功能可将一个下游端口重新配置为上游端口,便于设备控制其他设备
    - 多协议支持:支持USB、I2C、UART、SPI和GPIO接口桥接
    - 兼容性:支持Windows 8, 7, XP, Mac OS X 10.4+,Linux操作系统集线器驱动
    - 低功耗:优化的低功耗设计和热管理
    - 可靠性:USB-IF认证(TID 330000076),符合最新工程变更通知

    4. 应用案例和使用建议


    - 应用场景:在笔记本扩展坞中提供多个USB端口及充电功能,简化桌面布局;在台式机主板中实现高速数据传输及充电功能。
    - 使用建议:建议在配置FlexConnect时仔细考虑设备类型和端口分配,确保设备间的最佳连接和数据传输效率;注意检查和设置合适的电源管理和信号驱动强度,以保持良好的信号完整性。

    5. 兼容性和支持


    - 兼容性:与Microchip的其他USB充电控制器(如USC100x系列)兼容
    - 支持和服务:厂商提供详细的配置指南和技术文档,支持在线反馈和问题解答

    6. 常见问题与解决方案


    - 问题:在连接某些USB设备时出现连接不稳定现象
    - 解决办法:检查端口配置和电源管理设置,调整PHYBoost参数,优化信号驱动强度。
    - 问题:系统上电时出现初始化错误
    - 解决办法:确认配置寄存器正确设置,检查并修正硬件连接。

    7. 总结和推荐


    产品评价:Microchip USB5734凭借其强大的功能集和灵活性,在多种应用环境中展现出色性能。它不仅提供了高效的数据传输能力,还支持丰富的充电协议,适用于各类嵌入式USB应用。
    推荐:强烈推荐使用Microchip USB5734,尤其对于需要多端口USB集线器且注重电源管理的应用场景,如笔记本扩展坞、多功能USB外设等。

USB5734T-I/MR参数

参数
长*宽*高 9mm*9mm*880μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

USB5734T-I/MR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB5734T-I/MR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB5734T-I/MR USB5734T-I/MR数据手册

USB5734T-I/MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
