KSZ8842-16MVLI-TR

产品分类: 以太网芯片
产品描述: 2 3.1V 3.5V LQFP-128 黏合安装
供应商型号: KSZ8842-16MVLI-TR
供应商: 云汉优选
标准整包数: 1

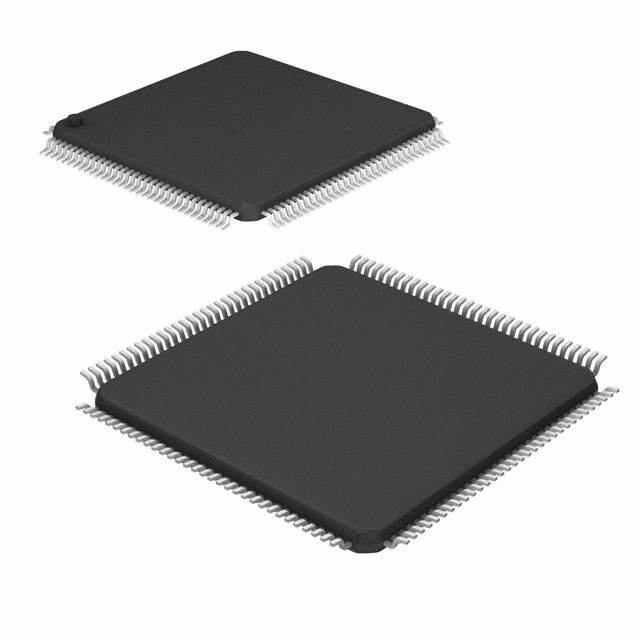

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8842-16MVLI-TR

KSZ8842-16MVLI-TR概述


    产品简介


    KSZ8842M 系列 2-端口交换机 是Microchip Technology Inc.推出的一款非PCI CPU接口的全管理型2端口交换机。它适用于工业以太网和嵌入式以太网应用,支持多种数据传输模式,包括重复器模式,提供灵活的处理器接口(8位、16位或32位)。其主要功能包括VLAN标签、质量服务(QoS)优先级管理、管理信息库(MIB)计数器等。该产品广泛应用于视频分发系统、高端有线电视、卫星及IP机顶盒、VoIP电话等领域。

    技术参数


    - 标准兼容性: IEEE 802.3u
    - 接口: 非PCI CPU接口,支持8/16位和32位总线设计
    - 工作环境:
    - 商业温度范围:0°C至+70°C
    - 工业温度范围:-40°C至+85°C
    - 电源电压: 单电源供电,3.3V
    - 封装: 128引脚PQFP、100球LFBGA、128引脚LQFP
    - 数据速率: 支持高达100BASE-T的数据速率
    - 帧长度: 最大支持1916字节的数据包

    产品特点和优势


    1. 非阻塞交换结构: 通过利用1K条目转发表和存储转发架构,保证了数据包的快速交付。
    2. 全面的VLAN支持: 最多可配置16个VLAN组,支持IEEE 802.1q标准。
    3. QoS优先级管理: 支持DiffServ和802.1p优先级重映射。
    4. 低功耗设计: 支持全芯片硬件掉电模式,降低功耗。
    5. 高灵活性: 提供重复器模式,适用于工业以太网或嵌入式以太网应用。
    6. 强大的监控能力: 支持端口镜像/监测/嗅探,收集全面统计信息。

    应用案例和使用建议


    应用案例:
    1. 视频分发系统: KSZ8842M系列特别适合处理视频流的交换需求,因为其动态缓冲内存机制可以避免图像抖动,确保视频播放流畅。
    2. VoIP和ATA设备: 在VoIP和ATA设备中,KSZ8842M能够有效处理语音、视频、数据和控制包的传输。
    3. 工业控制: 在工业控制传感器设备(如温度、压力、液位和阀门)的应用中,能够提高数据传输效率和可靠性。
    使用建议:
    - 网络布线: 使用Microchip LinkMD电缆诊断工具进行网络布线检查,确保网络的稳定性和可靠性。
    - 优先级设置: 根据应用需求调整802.1p优先级设置,以优化QoS性能。
    - 功耗管理: 在不使用时启用全芯片硬件掉电模式,降低功耗,延长设备使用寿命。

    兼容性和支持


    - 兼容性: KSZ8842M系列支持8位、16位和32位总线,可与各种CPU接口兼容。
    - 支持和维护: Microchip为客户提供技术支持,可通过官方网站获取最新的数据手册和版本更新。如有问题,可以通过docerrors@microchip.com反馈。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输速率过低 | 检查网络连接质量,确保物理层信号正常。 |
    | LED指示灯异常 | 检查相应的寄存器设置,确保LED指示灯配置正确。 |
    | 设备启动时间长 | 确保电源电压稳定,必要时可以使用软件节能模式。 |

    总结和推荐


    KSZ8842M系列 2-端口交换机 是一款功能强大且高度灵活的交换设备,适用于工业和嵌入式以太网应用。它不仅提供了丰富的功能集,还具备优秀的性能和稳定性。因此,我们强烈推荐这款产品用于各种需要高效、可靠的网络通信的场合。无论是视频分发、工业控制还是VoIP应用,KSZ8842M都能满足您的需求,为您提供一个可靠且高效的解决方案。

KSZ8842-16MVLI-TR参数

参数
数据速率 -
收发器数量 2
最大工作供电电压 3.5V
最小工作供电电压 3.1V
通用封装 LQFP-128
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

KSZ8842-16MVLI-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8842-16MVLI-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8842-16MVLI-TR KSZ8842-16MVLI-TR数据手册

KSZ8842-16MVLI-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ ¥ 139.8375
2500+ ¥ 131.5591
6000+ ¥ 125.8761
20000+ ¥ 122.4305
库存: 870
起订量: 400 增量: 1000
交货地:
最小起订量为:400
合计: ¥ 55935
直接购买
加入购物车
