HYC9088AR-LF

产品分类: 其他接口芯片
产品描述: Microchip CAN收发器, 最高数据速率2.5Mbps, 最高工作温度+70 °C, SIP封装, 20引脚
供应商型号: AV-S-HYC9088AR-LF
供应商: Avnet
标准整包数: 45

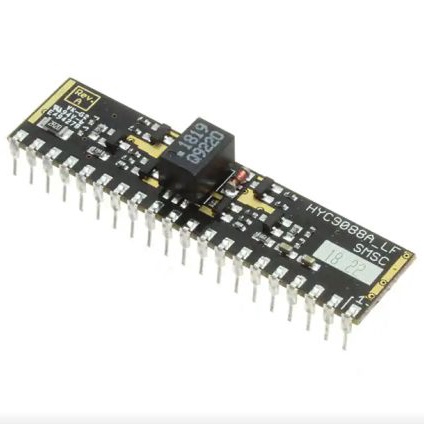

MICROCHIP TECHNOLOGY 其他接口芯片 HYC9088AR-LF

HYC9088AR-LF概述


    产品简介

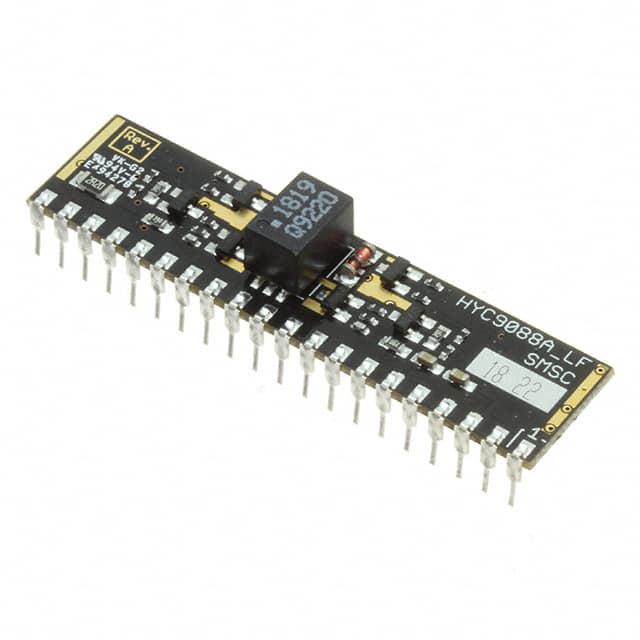

    产品名称: SMSC HYC9088A
    产品类型: 高阻抗收发器(HIT)
    主要功能: SMSC HYC9088A 是一种适用于ARCNET局域网络的高阻抗收发器,支持通过双绞线或同轴电缆进行通信。该产品可以在星形、总线型和菊花链配置中运行,提供高性能的数据传输能力。
    应用领域: 主要应用于ARCNET网络中的数据传输,适用于需要长距离传输的应用场景,如工业自动化、医疗设备、交通控制系统等。

    技术参数


    - 传输速率: 2.5 Mbps
    - 支持介质: 双绞线和同轴电缆
    - 输入电压范围:
    - 正向电压:Vcc+0.3V
    - 负向电压(除VDD外):-0.3V
    - 电源电流:
    - VCC供应电流:285 mA
    - VDD供应电流:270 mA
    - 最大保证温度范围:
    - 操作温度范围:0°C 至 +70°C
    - 存储温度范围:-55°C 至 +150°C
    - 电气特性:
    - 低输入电压:≤ 2.0 V
    - 高输入电压:≥ 6.0 V
    - 接收信号幅度:3.0 Vp-p 至 8.0 Vp-p

    产品特点和优势


    - 灵活性: 支持通过双绞线或同轴电缆进行数据传输,使得ARCNET网络设计更加灵活。
    - 集成度高: 将多个分立组件集成在一个模块中,减少了空间需求和成本。
    - 兼容性强: 完全兼容现有的基于同轴电缆的ARCNET网络,能够轻松实现混合使用双绞线和同轴电缆。
    - 卓越的EMI性能: 增强内置滤波器,减少电磁干扰。
    - 可靠性高: 在工业环境下表现出色,能够承受一定的温度变化和电气应力。

    应用案例和使用建议


    应用案例:
    - 小规模双绞线网络: 如图2所示,一个由十个节点组成的ARCNET网络可以通过菊花链或总线配置连接。节点两端需要使用匹配特征阻抗的终端电阻。
    - 小型同轴网络: 如图2A所示,一个由八个节点组成的同轴ARCNET网络不需要主动集线器。网络两端需要使用匹配特征阻抗的终端电阻。
    - 双绞线和同轴混合网络: 如图3所示,可以使用两个端口链接来组合双绞线和同轴网络。每个端口需正确匹配阻抗。
    使用建议:
    - 正确连接: 确保在使用双绞线时,正确连接PHASE A到接头的引脚2,PHASE B到接头的引脚3。
    - 终端电阻: 在使用双绞线时,每段双绞线的两端都需要终端电阻,且电阻值应与电缆的特征阻抗匹配。
    - 电压保护: 当使用实验室或系统电源供电时,务必注意不要超过绝对最大额定值,以防设备损坏。如果可能,建议使用钳位电路以防止电压瞬变。

    兼容性和支持


    - 兼容性: 该产品完全兼容现有的ARCNET网络,支持星形、总线型和菊花链配置。
    - 技术支持: SMSC提供相应的技术支持和服务,用户可通过其官方网站或当地销售办公室获取最新的产品规范和技术文档。

    常见问题与解决方案


    1. Q: 设备在操作过程中出现异常高温。
    - A: 检查电源电压是否在允许范围内,确保良好的散热条件。必要时使用外部冷却装置。
    2. Q: 设备传输信号质量差。
    - A: 检查电缆是否破损,确认两端的终端电阻是否匹配电缆的特征阻抗。必要时更换电缆或重新设置电阻。
    3. Q: 设备无法正常启动。
    - A: 检查电源连接是否稳定,确保所有引脚连接正确无误。如问题仍然存在,建议联系技术支持寻求帮助。

    总结和推荐


    综上所述,SMSC HYC9088A 是一款高度集成、灵活可靠的ARCNET局域网高阻抗收发器。其出色的兼容性、高可靠性以及易于部署的特点使其成为各种工业应用的理想选择。强烈推荐在需要长距离传输、支持多种传输媒介的网络环境中使用此产品。

HYC9088AR-LF参数

参数
53.34mm(Max)
53.34mm(Max)
10.16mm(Max)
通用封装 SDIP-20
安装方式 通孔安装
应用等级 商业级
零件状态 在售
包装方式 托盘

HYC9088AR-LF厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

HYC9088AR-LF数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY HYC9088AR-LF HYC9088AR-LF数据手册

HYC9088AR-LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 42.8176 ¥ 378.9358
90+ $ 42.3465 ¥ 374.7665
180+ $ 40.5261 ¥ 358.656
270+ $ 39.0165 ¥ 345.296
库存: 52
起订量: 45 增量: 45
交货地:
最小起订量为:45
合计: ¥ 17052.11
