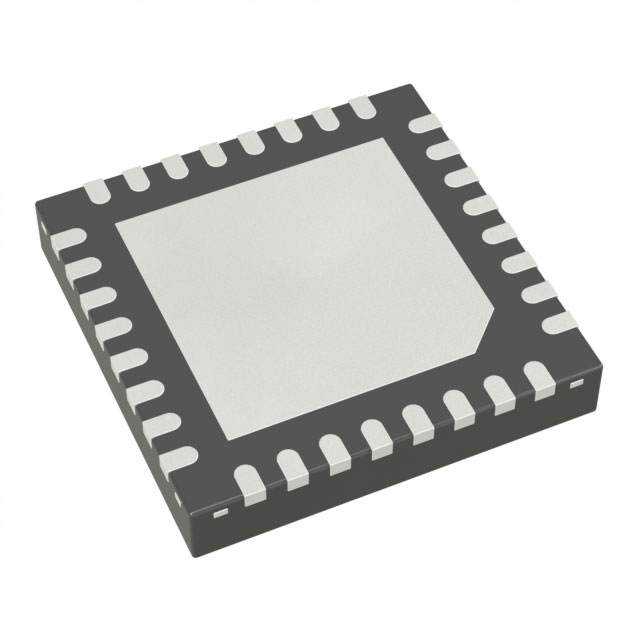

ZL30251LDG1

产品分类: 锁相环
产品描述: 带旁路 1.71V 3.465V VFQFN-32(EP) 贴片安装
供应商型号: ZL30251LDG1-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 锁相环 ZL30251LDG1

ZL30251LDG1概述

    ZL30250, ZL30251 频率合成器与时钟乘法器IC技术手册

    产品简介


    ZL30250 和 ZL30251 是一款高度集成的三输入、三输出频率合成器及时钟乘法器集成电路(IC)。它们能够支持从10 MHz到1250 MHz(对于CMOS输入则为10 MHz至300 MHz)的任意输入频率,并可提供从1 Hz到1035 MHz的任意输出频率。这款IC广泛应用于各种设备中的频率转换和合成。

    技术参数


    - 输入信号格式:一个晶体/CMOS输入,两个差分/CMOS输入,一个单端/CMOS输入。
    - 频率范围:输入频率范围为10 MHz 至 1250 MHz(10 MHz 至 300 MHz 对于CMOS)。
    - 输出频率:输出频率范围为<1 Hz 至 1035 MHz。
    - 输出特性:输出信号支持CML和2倍CMOS,可以接口到LVDS、LVPECL、HSTL、SSTL和HCSL。
    - 电压支持:输出电压支持1.5V至3.3V。
    - 时钟抖动:输出时钟抖动通常为0.16至0.35 ps RMS(12 kHz至20 MHz集成带宽)。
    - 封装形式:采用5x5 mm QFN封装,适用于多种设备。

    产品特点和优势


    ZL30250 和 ZL30251 具备以下显著特点:
    - 高分辨率频率转换:具备非常高的分辨率分数化(非整数)乘法能力,实现任意到任意的频率转换,且误差为0 ppm。
    - 低时钟抖动:典型的输出时钟抖动仅为0.16至0.35 ps RMS。
    - 简易配置:设计紧凑,无需外部VCXO或环路滤波组件。
    - 多种输出模式:支持CML和2倍CMOS输出,可以接口到多种标准信号格式。
    - 自配置能力:可通过SPI或I²C处理器接口进行自动配置,甚至可通过内部EEPROM在上电时自动配置。
    - 电源管理:支持多个独立的电源引脚,确保稳定的电源供应。

    应用案例和使用建议


    应用案例:
    - 以太网频率合成:将晶体振荡器作为参考源,生成所需的频率(图2)。
    - PCI Express频率乘法:通过输入时钟信号进行频率乘法(图3)。
    使用建议:
    - 在设计电路时,确保信号完整性,尤其是高速信号线的布局和走线。
    - 选择合适的电源和接地平面,确保电源稳定,减少噪声干扰。
    - 使用适当的外部元件来优化信号质量,如用于差分输入信号的外部元件(图16)。

    兼容性和支持


    - 兼容性:支持与LVDS、LVPECL、HSTL、SSTL和HCSL等多种信号标准的接口。
    - 支持与维护:提供简易易用的评估软件和详尽的技术文档,确保用户能轻松上手并有效解决问题。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 输出时钟频率不准确 | 确认输入时钟频率正确,检查输出配置寄存器设置。 |
    | 输出时钟抖动大 | 检查电源纹波,调整滤波电容。 |
    | 无法通过SPI/I²C接口通信 | 确认接口配置正确,检查接线连接。 |

    总结和推荐


    总结:
    ZL30250 和 ZL30251 在频率合成和时钟转换方面表现出色,具备高精度、低抖动和易于配置的特点,使其成为多种应用的理想选择。其自配置能力和多种输出模式使得它在系统设计中具有广泛的适用性。
    推荐:
    综上所述,我们强烈推荐使用ZL30250 和 ZL30251。这些IC不仅满足了现代高频通信和数据传输的需求,还提供了卓越的性能和便利性,是您项目中的可靠选择。

ZL30251LDG1参数

参数
PLL-锁相环 带旁路
最大输入频率 -
最大工作供电电压 3.465V
最小工作供电电压 1.71V
通用封装 VFQFN-32(EP)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

ZL30251LDG1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
