PL133-37TI-R

产品分类: 时钟缓存器
产品描述: 1.62V 3.63V 150MHz 单端 SOT-23-6 贴片安装
供应商型号: 2920738
供应商: 海外现货
标准整包数: 1

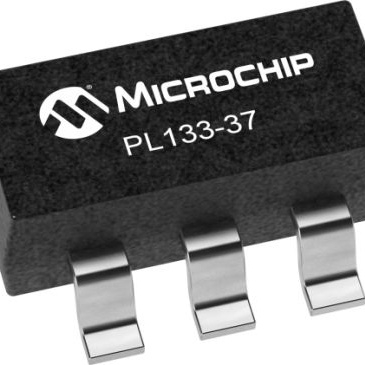

MICROCHIP TECHNOLOGY 时钟缓存器 PL133-37TI-R

PL133-37TI-R概述


    产品简介


    产品名称: PL133-37
    产品类型: 低功耗、1.62V至3.63V供电的1MHz至150MHz频率范围内的反相1:3扇出缓冲器。
    主要功能:
    - 接受1MHz到150MHz范围内的参考时钟输入。
    - 输出三个相同频率但相位相反的信号。
    - 支持LVCMOS或正弦波输入时钟。
    - 非常低的抖动和相位噪声。
    - 支持1.8V、2.5V或3.3V±10%的电源电压。
    应用领域:
    - 适用于高可靠性、小尺寸要求的应用场景,如便携式设备、通信设备及高性能计算系统等。

    技术参数


    - 输出驱动强度: 12mA。
    - 输入/输出频率范围: 1MHz至150MHz(2.5V和3.3V供电);1MHz至100MHz(1.8V供电)。
    - 输入信号幅度: 0.8V至VDD(VPP),内部AC耦合,频率≤150MHz;0.5V至VDD(VPP),频率≤100MHz;0.1V至VDD(VPP),频率≤50MHz(3.3V);≤40MHz(2.5V);≤15MHz(1.8V)。
    - 输出使能时间: ≤10ns。
    - 输出上升时间: 2至3ns(负载为15pF,VDD为3.3V)。
    - 输出下降时间: 2至3ns(负载为15pF,VDD为3.3V)。
    - 工作温度范围: 商业级:0°C至+70°C;工业级:-40°C至+85°C。
    - 封装形式: 6引脚SOT23绿色/无铅/符合RoHS标准。

    产品特点和优势


    - 高可靠性: 低抖动和低相位噪声。
    - 低功耗: 在所有电源电压下具有较低的功耗。
    - 多功能性: 支持LVCMOS和正弦波输入,适应不同应用场景。
    - 小巧设计: 采用6引脚SOT23封装,非常适合于紧凑型设计。

    应用案例和使用建议


    应用案例:
    PL133-37广泛应用于需要高精度时钟分配的场合,例如在移动电话基带处理芯片、数字相机、网络交换机及服务器等领域。
    使用建议:
    - 确保电路板布局尽可能短,避免过长线路上的反射导致信号质量下降。
    - 为了达到最佳性能,应该将去耦电容尽量靠近VDD引脚放置,并且对于多个VDD引脚应分别去耦。

    兼容性和支持


    - 兼容性: 与常见的LVCMOS逻辑电平兼容,可以无缝集成到现有的系统设计中。
    - 技术支持: Microchip提供详尽的技术文档和支持服务,帮助用户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 系统启动后,缓冲器未正常工作 | 检查电源电压是否在指定范围内,确认输入信号频率是否符合规定。 |
    | 信号传输距离远时信号衰减严重 | 增加去耦电容值,并考虑增加传输线的阻抗匹配以减少信号反射。 |

    总结和推荐



    总结

    :
    PL133-37是一款高性能、低功耗、小巧设计的反相1:3扇出缓冲器。它拥有非常低的抖动和相位噪声,特别适合用于高精度时钟分配的应用场景。
    推荐:
    鉴于PL133-37在性能和可靠性方面的出色表现,以及其在多种应用场景中的灵活性,我们强烈推荐在需要高精度时钟分配的设计中选用此产品。

PL133-37TI-R参数

参数
最小工作供电电压 1.62V
最大工作供电电压 3.63V
输入信号类型 单端
输出数量 3
最大输入频率 150MHz
输出信号类型 -
电路数 1
差分 - 输入:输出
最大传播延迟时间 -
3mm(Max)
1.7mm(Max)
1.35mm(Max)
通用封装 SOT-23-6
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PL133-37TI-R厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PL133-37TI-R数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 时钟缓存器 MICROCHIP TECHNOLOGY PL133-37TI-R PL133-37TI-R数据手册

PL133-37TI-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
