PL133-27GC

产品分类: 时钟缓存器
产品描述: 1.62V 3.63V 150MHz DFN-6 贴片安装
供应商型号: PL133-27GC-ND
供应商: Digi-Key
标准整包数: 1

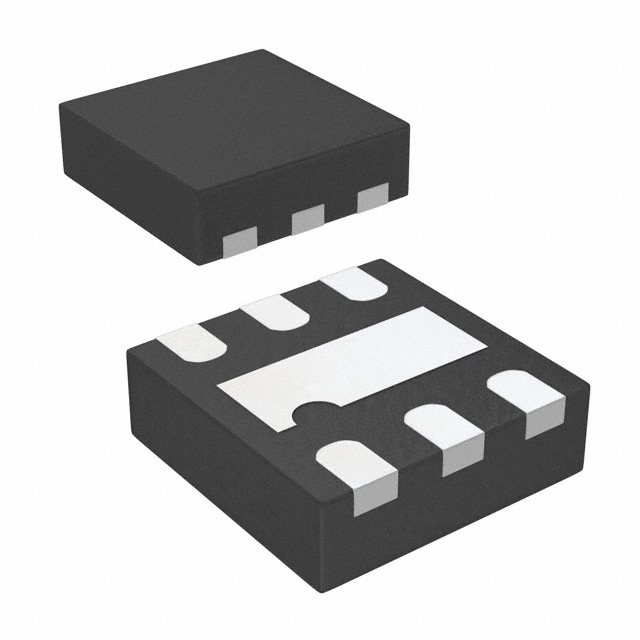

MICROCHIP TECHNOLOGY 时钟缓存器 PL133-27GC

PL133-27GC概述


    产品简介


    PL133-27是一款由Microchip Technology Inc.设计的先进反相扇出缓冲器,适用于高性能、低功耗的小型化应用。它能够接受频率范围为1 MHz至150 MHz的参考时钟输入,并产生两个同频的输出。这种芯片采用LVCMOS或正弦波信号作为输入时钟,且具有极低的附加抖动性能。PL133-27支持1.8V、2.5V或3.3V ±10%的电源电压,广泛应用于商业级(0°C至+70°C)和工业级(-40°C至+85°C)环境。该器件采用小型化的TDFN-6L封装,符合RoHS标准。

    技术参数


    - 输出频率:1 MHz 至 150 MHz
    - 电源电压:1.8V、2.5V 或 3.3V ±10%
    - 输出电流:8 mA
    - 驱动强度:8 mA
    - 静态电流:1.8 mA(3.3V,25 MHz条件下)
    - 工作温度范围:
    - 商业级:0°C 至 +70°C
    - 工业级:-40°C 至 +85°C
    - 封装形式:TDFN-6L(2mm x 1.3mm x 0.6mm)

    产品特点和优势


    1. 极低附加抖动:在频率26 MHz下典型值仅为130 fs,保证了高精度信号传输。
    2. 多功能接口:支持LVCMOS或正弦波信号输入。
    3. 低功耗设计:在各种供电条件下均能保持低电流消耗,非常适合电池供电的应用场合。
    4. 小型封装:采用紧凑的TDFN-6L封装,适合空间受限的设计需求。
    5. 优异的相位噪声性能:在宽广的频率范围内表现出色,特别适合需要高精度时钟的场合。

    应用案例和使用建议


    PL133-27可广泛应用于各类需要高精度时钟信号处理的场合,如通信系统、网络设备和消费电子产品。例如,在无线通信基站中,该器件可用于将参考时钟信号放大并分配到不同的电路模块。为了确保最佳性能,设计PCB时应遵循以下建议:
    1. 信号完整性:短线路连接,避免长线引发的反射。
    2. 去耦电容:将去耦电容尽量靠近VDD引脚以降低电源噪声。
    3. 阻抗匹配:设计长线为“微带线”或“带状线”,定义合适的阻抗。

    兼容性和支持


    PL133-27与其同类产品具有良好的互操作性,可与其他LVCMOS或正弦波信号源轻松配合。制造商提供详尽的技术支持文档和在线资源,用户可以通过Microchip官网获取更多帮助和支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号幅度不足 | 检查电源电压是否符合要求,确保输入信号符合规范 |
    | 工作温度超出范围 | 使用适当的散热措施,选择更适合的工作温度范围 |
    | 输出频率偏离目标频率 | 重新校准输入信号频率,确保信号质量 |

    总结和推荐


    PL133-27以其卓越的性能、紧凑的尺寸和较低的功耗,成为时钟信号处理领域的理想选择。其出色的低抖动特性和宽泛的工作温度范围,使其在苛刻环境下也能稳定运行。如果您正在寻找一款能够满足高精度时钟需求的产品,PL133-27是一个非常值得考虑的选择。强烈推荐将其用于需要高可靠性和低噪声特性的应用场合。

PL133-27GC参数

参数
最小工作供电电压 1.62V
最大工作供电电压 3.63V
输出数量 2
最大输入频率 150MHz
输出信号类型 -
输入信号类型 -
最大传播延迟时间 -
差分 - 输入:输出
电路数 1
1.35mm(Max)
6-UFDFN Exposed Pad
550μm(Max)
通用封装 DFN-6
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 袋装,管装

PL133-27GC厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PL133-27GC数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 时钟缓存器 MICROCHIP TECHNOLOGY PL133-27GC PL133-27GC数据手册

PL133-27GC封装设计

查看详情并下载
Symbol
Footprint
3D Model
