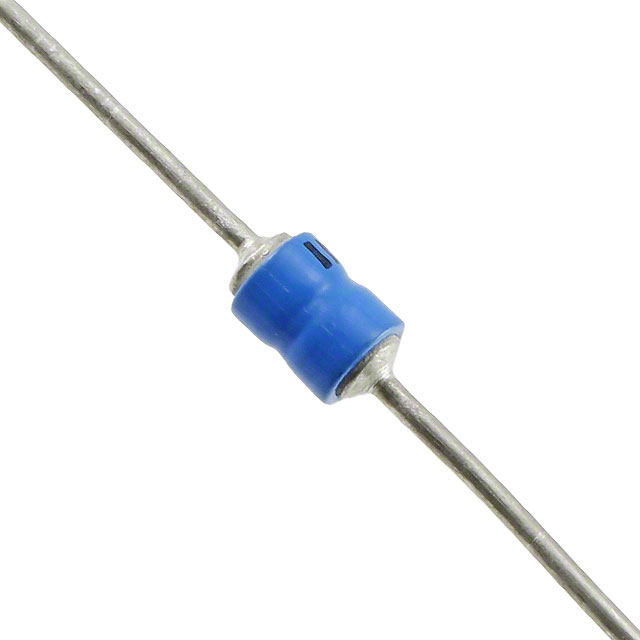

JANTX1N5186

产品分类: 整流二极管/整流桥
产品描述: 80A 150ns 2μA 3A CASE E 通孔安装
供应商型号: TEL-JANTX1N5186
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N5186

JANTX1N5186概述


    产品简介




    产品类型: 快速恢复玻璃整流二极管系列

    主要功能: 这一系列的快速恢复整流二极管是军事合格的,适用于高可靠性应用,其中故障是不可接受的。这些额定电流为3.0安培,工作峰值反向电压范围从100到600伏特,具有无空隙密封的玻璃封装。

    应用领域: 军事和高可靠性应用、桥式整流器、半桥整流器、捕捉二极管等。


    技术参数




    | 参数/测试条件 | 符号 | 值 | 单位 |
    |----------------|------|-----|------|
    | 结温及存储温度 | TJ 和 TSTG | -65 到 +175 | °C |
    | 结至引脚热阻(1) | RӨJL | 20 | °C/W |
    | 正向浪涌电流(10ms半正弦波,TA = +150°C) | IFSM | 80 | A |
    | 工作峰值反向电压 | VRWM | 100/200/400/600 | V |
    | 平均整流正向电流(TA = +25°C/TA = +150°C) | IO | 3.0 / 0.700 | A |
    | 最大反向恢复时间 | trr | 150/200/250/400 | ns |
    | 焊接温度@10s | TSP | 260 | °C |


    产品特点和优势




    - JEDEC注册: 包括1N5186至1N5190系列。
    - 无空隙密封玻璃包装: 提高可靠性。
    - 内部“类别1”冶金结合: 增强结构稳定性。
    - JAN, JANTX, JANTXV 资格认证: 符合MIL-PRF-19500/424标准。
    - RoHS合规版本: 商业级。
    - 快速恢复: 适合需要快速响应的应用。
    - 高正向浪涌电流能力: 能够承受高压脉冲。
    - 低热阻: 提高散热效率。
    - 控制雪崩能力: 峰值反向功率。
    - 固有的抗辐射能力: 如Microsemi "MicroNote 050"所述。


    应用案例和使用建议




    这些快速恢复二极管适用于高可靠性应用,如军事电子设备、桥梁整流器、半桥整流器、捕捉二极管等。对于极端环境下的应用,如航天器和军用车辆,它们可以提供可靠的电源转换。在使用时,需要注意控制焊接温度和时间,以避免过高的温度导致设备损坏。对于高频率电路,可以考虑采用多个并联的方式降低每个二极管的工作应力。


    兼容性和支持




    这些二极管支持各种军用标准,如JAN, JANTX, 和 JANTXV,并且符合MIL-PRF-19500/424标准。厂商提供了多种封装选项,包括通过孔和表面贴装。制造商Microsemi提供了全面的技术支持和服务,包括产品咨询、应用指导和技术文档。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |------|----------|
    | 焊接温度过高导致设备损坏 | 控制焊接温度不超过260°C,尽量缩短焊接时间。 |
    | 反向恢复时间长影响性能 | 选择适合应用需求的型号,如1N5186 (trr=150ns) 或 1N5187 (trr=200ns)。 |
    | 泄漏电流过大 | 检查电路设计,确保在规定电压和温度范围内运行。 |


    总结和推荐




    综合评估: 1N5186至1N5190系列的快速恢复玻璃整流二极管具备卓越的性能和可靠性。适用于军事和高可靠性应用,尤其是在需要快速响应和稳定性能的环境中。

    推荐: 鉴于其卓越的性能和广泛的应用范围,强烈推荐在高可靠性需求的场合使用该系列产品。

JANTX1N5186参数

参数
Vr-反向电压 -
反向恢复时间 150ns
正向浪涌电流 80A
配置 -
If - 正向电流 3A
Ir - 反向电流 2μA
通用封装 CASE E
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

JANTX1N5186厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5186数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N5186 JANTX1N5186数据手册

JANTX1N5186封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.679 ¥ 31.0876
库存: 239
起订量: 136 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.08
直接购买
加入购物车
