首页  >  产品百科  >  JANTXV1N3595-1

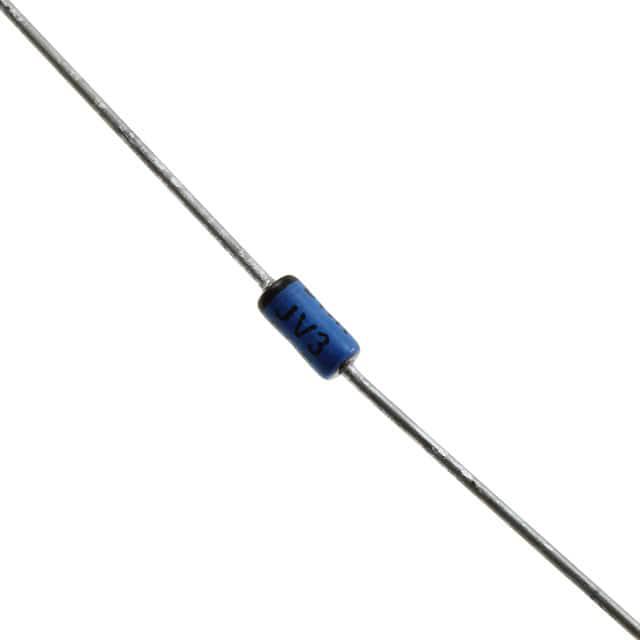

JANTXV1N3595-1

产品分类: 整流二极管/整流桥
产品描述: 4A 3μs 1nA 150mA DO-204-AH 通孔安装
供应商型号: 494-JANTXV1N3595-1
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTXV1N3595-1

JANTXV1N3595-1概述

    LDS-0026 Switching Diode 技术手册解析

    产品简介


    LDS-0026是一款金属结合型开关二极管,具有以下特点:
    - 封装类型为密封玻璃封装(符合MIL-PRF-19500/241标准);
    - 采用双插件结构设计;
    - 使用软玻璃-DUMET构造方式;
    - 适用于军事和工业应用环境。

    技术参数


    以下是该二极管的主要技术参数:
    | 参数 | 最大值 | 单位 |
    |
    | 工作温度范围 | -65°C 到 +175°C
    | 储存温度范围 | -65°C 到 +175°C
    | 额定浪涌电流(1秒正弦波) | 500mA
    | 额定浪涌电流(1微秒正弦波) | 4A
    | 最大功率耗散 | 500mW
    | 最大持续工作电流(TA=+25°C) | 150mA
    | 直流反向电压 | 125V
    - 直流电学特性:
    - VF(正向电压):最大值为1.00V
    - IR(反向电流):最大值为3μA
    - VBR(击穿电压):最小值为150V
    - 交流电学特性:
    - 电容:0到8.0pF
    - 反向恢复时间(TRR,IF=10mA, VR=35V):最大值为3.0μs

    产品特点和优势


    LDS-0026开关二极管的独特之处在于其密封玻璃封装以及采用的软玻璃-DUMET构造方式,确保了其在极端环境下的可靠性和稳定性。具体的优势如下:
    - 高温环境下的高可靠性
    - 良好的反向恢复特性
    - 较低的反向漏电流

    应用案例和使用建议


    LDS-0026适用于多种电子电路中,例如:
    - 电源转换和稳压电路
    - 信号整流和保护电路
    - 开关电路
    使用时应注意:
    - 确保二极管在规定的温度范围内使用,避免超出极限温度导致损坏
    - 注意散热管理,防止功率耗散超过限制

    兼容性和支持


    该二极管可与现有标准电路板及组件兼容。厂商Microsemi提供全面的技术支持和服务,包括产品手册、设计指南和技术咨询等资源,以确保用户能够充分利用产品的性能。

    常见问题与解决方案


    根据手册中的信息,常见的使用问题及其解决办法包括:
    - Q: 在高温环境下,二极管出现性能下降
    - A: 检查散热机制是否有效;考虑外部冷却措施或选择更合适的封装类型。
    - Q: 反向恢复时间较长
    - A: 适当调整驱动电流,优化电路设计;或考虑选用不同型号的二极管。

    总结和推荐


    LDS-0026是一款高性能、高可靠性的金属结合型开关二极管。它具有宽广的工作温度范围和良好的电气特性,适合在严苛环境下长期稳定运行。强烈推荐用于需要高可靠性的电源和信号处理电路中。

JANTXV1N3595-1参数

参数
Vr-反向电压 -
反向恢复时间 3μs
正向浪涌电流 4A
配置 -
If - 正向电流 150mA
Ir - 反向电流 1nA
通用封装 DO-204-AH
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTXV1N3595-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV1N3595-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTXV1N3595-1 JANTXV1N3595-1数据手册

JANTXV1N3595-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
