首页  >  产品百科  >  JANTXV1N4150-1

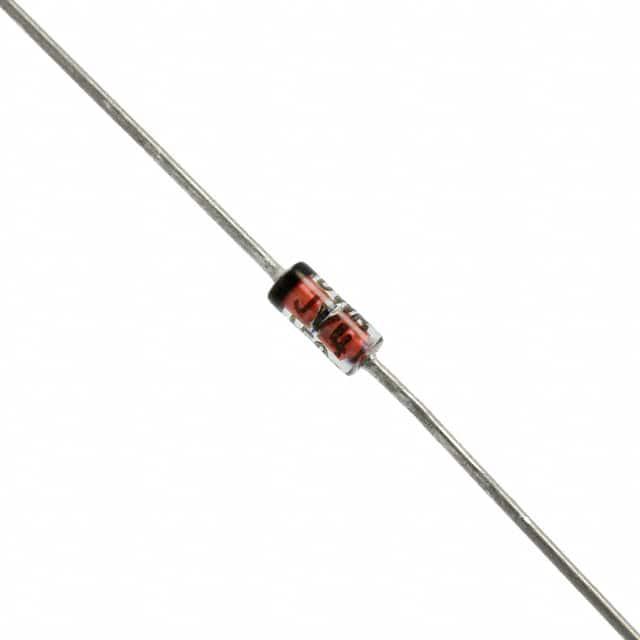

JANTXV1N4150-1

产品分类: 整流二极管/整流桥
产品描述: 4A 4ns 100μA 200mA DO-35 通孔安装
供应商型号: JANTXV1N4150-1
供应商: Master
标准整包数: 10
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTXV1N4150-1

JANTXV1N4150-1概述


    产品简介




    本篇技术手册所介绍的产品为1N4150-1型二极管,属于半导体器件类别。这类二极管主要用于整流、开关和其他电子电路中的信号调节任务。它们具有优异的热稳定性和长期可靠性,适用于多种工业和消费电子应用领域,如通信设备、电源管理、仪器仪表等。


    技术参数




    - 封装: Hermetically sealed glass package(密封玻璃封装)
    - 引脚材料: Copper clad steel(铜镀钢)
    - 引脚表面处理: Tin/Lead(锡铅合金)
    - 热阻抗(RθJL): 250°C/W最大值(L=0.375英寸)
    - 热阻抗(ZθJX): 70°C/W最大值
    - 温度范围:
    - 工作温度:-65°C至+175°C
    - 存储温度:-65°C至+175°C
    - 瞬态电流(A): 4.0A(正弦波,1μS)
    - 总耗散功率: 500mW
    - 反向电压(VRWM): 50V
    - 电容(0V): 2.5pF(最大值)
    - 正向压降(VF): 0.62V 至 1.00V(最大值)
    - 反向漏电流(IR): 100μA(最大值)


    产品特点和优势




    1. 1N4150-1 可用于 JAN、JANTX 和 JANTXV 规格。
    2. 开关二极管:适合快速开关操作,提高电路效率。
    3. 冶金结合:确保了高可靠性和长寿命。
    4. 密封结构:防潮、防尘,提高稳定性。
    5. 双插头构造:增强机械强度,便于安装和维护。


    应用案例和使用建议




    1. 通信设备:用于保护敏感电路,提高系统稳定性。
    2. 电源管理:提高电路的开关频率,降低功耗。
    3. 仪器仪表:在需要精确控制电流的应用中表现出色。

    使用建议:
    - 在选择使用环境时,确保其符合规定的温度范围。
    - 注意安装时引脚方向,避免反接。
    - 考虑到瞬态电流的冲击,合理设计散热路径以延长使用寿命。


    兼容性和支持




    该产品与常见的电子设备和电路板高度兼容,可以方便地集成到现有系统中。制造商提供技术支持和售后服务,确保用户能够顺利使用和维护该产品。


    常见问题与解决方案




    1. 问:如何判断二极管是否损坏?
    答:通过万用表检测正向和反向电阻来判断。正常情况下,正向电阻小而反向电阻大。如果两者接近,则可能已经损坏。

    2. 问:如何避免过载?
    答:根据负载电流合理选择额定电流,不要超过规定范围使用。必要时加装保护电路,例如熔断器或限流电阻。


    总结和推荐




    总体而言,1N4150-1型二极管在热稳定性和可靠性方面表现出色,特别适合于需要快速响应和高可靠性的应用场合。它不仅具备优良的技术性能,而且易于使用和维护。因此,强烈推荐在各种电子设备和系统中使用此款二极管。

JANTXV1N4150-1参数

参数
Vr-反向电压 -
反向恢复时间 4ns
正向浪涌电流 4A
配置 -
If - 正向电流 200mA
Ir - 反向电流 100μA
通用封装 DO-35
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTXV1N4150-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV1N4150-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTXV1N4150-1 JANTXV1N4150-1数据手册

JANTXV1N4150-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.7945 ¥ 23.6694
50+ $ 2.6051 ¥ 21.6603
250+ $ 2.5228 ¥ 20.9649
500+ $ 2.5004 ¥ 20.4754
1000+ $ 2.4898 ¥ 20.389
2500+ $ 2.4687 ¥ 20.2162
5000+ $ 2.4582 ¥ 20.1298
7500+ $ 2.4582 ¥ 20.1298
库存: 576
起订量: 10 增量: 0
