首页  >  产品百科  >  JANTXV1N5617

JANTXV1N5617

产品分类: 整流二极管/整流桥
产品描述: 400V 30A 150ns 500nA 1A 通孔安装
供应商型号: 1086-2828-ND
供应商: Digi-Key
标准整包数: 1

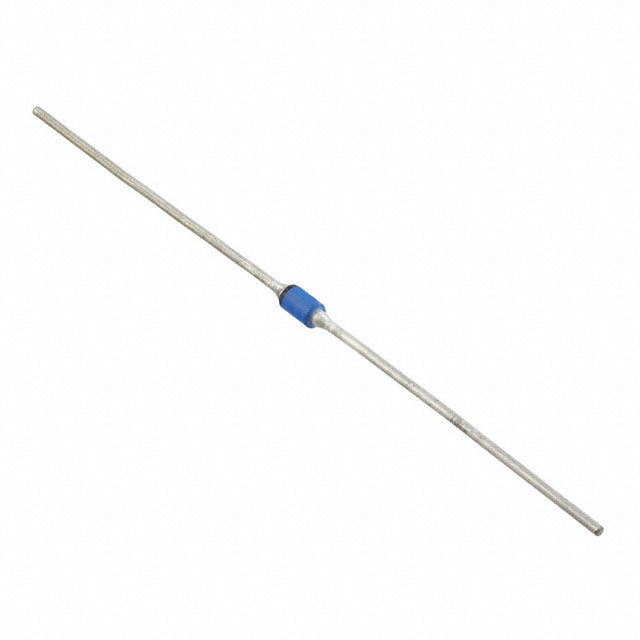

MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTXV1N5617

JANTXV1N5617概述


    产品简介


    产品名称:快恢复玻璃整流二极管系列(型号:1N5615至1N5623)
    产品类型:整流二极管
    主要功能:这些二极管适用于需要高可靠性的场合,如军事领域和一般整流应用。它们具有快速恢复时间,并能够承受200到1000伏的工作峰值反向电压。
    应用领域:军事领域、桥梁电路、半桥电路、捕获二极管等。

    技术参数


    | 参数 | 1N5615 | 1N5617 | 1N5619 | 1N5621 | 1N5623 |
    |
    | 工作峰值反向电压 (VRWM) | 200V | 400V | 600V | 800V | 1000V |
    | 最小击穿电压 (VBR) | 220V | 440V | 660V | 880V | 1100V |
    | 平均整流输出电流 (IO) | 1.00A | 1.00A | 1.00A | 1.00A | 1.00A |
    | 最大正向电压 (VF) | 0.8V | 0.8V | 0.8V | 0.8V | 0.8V |
    | 最大泄漏电流 (IR) | 25μA | 25μA | 25μA | 25μA | 25μA |
    | 电容 (C) | 150pF | 150pF | 250pF | 300pF | 500pF |
    | 最大浪涌电流 (IFSM) | 150A | 150A | 250A | 300A | 500A |
    | 反向恢复时间 (trr) | 25ns | 25ns | 25ns | 25ns | 25ns |

    产品特点和优势


    - 军用标准认证:符合MIL-PRF-19500/429标准,适用于高可靠性要求的应用。
    - 无空隙密封玻璃封装:采用无空隙密封玻璃结构,确保高度可靠的机械和电气性能。
    - 三重层钝化处理:提高产品稳定性和使用寿命。
    - 内部冶金级连接:保证产品长期运行中的稳定性和可靠性。
    - 快速恢复时间:适用于需要高速响应的应用场景。
    - 高前向浪涌电流能力:能够承受较大的浪涌电流,适应复杂的应用环境。
    - 低热阻抗:提高散热效率,降低因温度过高导致的损坏风险。
    - 可控雪崩能力和峰值反向功率能力:增强产品在恶劣环境下的耐用性。
    - 固有的抗辐射能力:适合在辐射环境中稳定工作。

    应用案例和使用建议


    这些二极管广泛应用于军事和工业领域,特别是在需要高可靠性和快速恢复特性的场合。例如,在高频开关电源、逆变器和各种功率转换装置中,这些二极管能够提供高效的整流效果。
    使用建议:
    - 确保电路板的热管理设计得当,以防止过热现象。
    - 在设计时考虑二极管的最高工作温度限制,避免长时间工作在超过175°C的环境中。
    - 对于特殊应用场景,建议进行额外的热模拟和测试,确保产品正常工作。

    兼容性和支持


    这些二极管的表面贴装版本(如1N5615US至1N5623US)也可用于贴片焊接工艺,方便集成到自动化生产线中。供应商提供全面的技术支持,包括详细的数据手册和在线资源,以便客户快速解决问题并获得所需的支持。

    常见问题与解决方案


    问题1:产品在高温环境下出现过热现象。
    解决方案:检查电路板的设计,增加散热片或风扇以改善散热效果。确保电路板的温度不超过规定的工作范围。
    问题2:产品在高湿度环境中工作时表现不佳。
    解决方案:在设计时考虑使用防潮措施,如密封外壳或涂层处理,以保护内部组件不受湿气侵蚀。
    问题3:产品在浪涌电流条件下未能正常工作。
    解决方案:检查电路设计,确保电路能够承受预期的最大浪涌电流。如果有必要,可以考虑使用额外的保护电路来保护二极管。

    总结和推荐


    综上所述,Microsemi的1N5615至1N5623快恢复玻璃整流二极管系列凭借其卓越的性能和高可靠性,成为众多高可靠性应用的理想选择。无论是军事领域还是工业应用,这些二极管都能提供优异的表现。我们强烈推荐此系列产品,尤其是对于那些对可靠性要求较高的应用场景。

JANTXV1N5617参数

参数
反向恢复时间 150ns
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 500nA
Vr-反向电压 400V
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

JANTXV1N5617厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV1N5617数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTXV1N5617 JANTXV1N5617数据手册

JANTXV1N5617封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.908 ¥ 99.6551
100+ $ 11.0553 ¥ 92.5191
库存: 64
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 99.65
