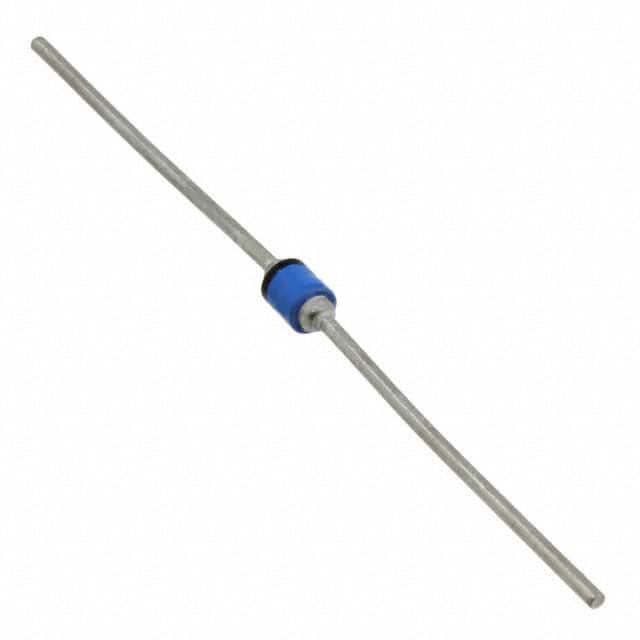

JAN1N5550

产品分类: 整流二极管/整流桥
产品描述: 100A 2μs 1μA 3A CASE E 通孔安装
供应商型号: JAN1N5550
供应商: Master
标准整包数: 5
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JAN1N5550

JAN1N5550概述

    1N5550 至 1N5554 整流二极管技术手册

    1. 产品简介


    1N5550 至 1N5554 是一系列经过军用标准认证的快速恢复整流二极管,专为高可靠性应用设计。它们具有 5.0 安培的额定电流和 200 到 1000 伏特的工作峰值反向电压。这些二极管适用于军事及其他高可靠性应用,广泛应用于桥式整流器、半桥式整流器及捕捉二极管等领域。此外,这些二极管还提供表面贴装(MELF)封装配置,以满足不同应用场景的需求。

    2. 技术参数


    1N5550 至 1N5554 系列的主要技术参数如下:
    - 工作温度范围:-65°C 至 +175°C
    - 热阻:结点到引脚的热阻为 22°C/W;10 毫秒加热时间的热阻抗为 1.5°C/W
    - 最大正向浪涌电流:100 A(8.3 毫秒半正弦波)
    - 平均整流正向电流:
    - @ TL = 30°C:5 A
    - @ TA = 55°C:3 A
    - @ TA = 100°C:2 A
    - 工作峰值反向电压:
    - 1N5550:200 V
    - 1N5551:400 V
    - 1N5552:600 V
    - 1N5553:800 V
    - 1N5554:1000 V

    3. 产品特点和优势


    - 无空隙气密玻璃封装:确保高度可靠性和稳定性。
    - 四层钝化处理:增强产品的耐久性和可靠性。
    - 内部金属化键合:提升产品的整体性能。
    - 符合 MIL-PRF-19500/420 军用标准:适用于 JAN、JANTX、JANTXV 和 JANS 等级别。
    - 符合 RoHS 标准:环保合规,适用于商业级版本。
    - 高抗辐射性能:具有内在抗辐射能力,适用于极端环境。

    4. 应用案例和使用建议


    - 应用场景:这些整流二极管广泛用于军事、工业控制、通信系统等领域。例如,在高压电源转换器中作为桥式整流器的核心组件。
    - 使用建议:由于其高功率容量和低热阻特性,建议在设计电路时注意散热管理。确保散热路径的设计能够有效控制结点温度不超过 175°C,以保证长期稳定运行。

    5. 兼容性和支持


    这些整流二极管支持不同的封装形式,如轴向引脚和 MELF 表面贴装封装。制造商 Microsemi 提供全面的技术支持和服务,包括详尽的产品手册和技术文档,以帮助用户更好地理解和应用这些产品。

    6. 常见问题与解决方案


    - Q: 如何确认这些二极管的可靠性?
    - A: 这些二极管通过了 MIL-PRF-19500/420 军用标准认证,并且具有高度可靠的无空隙气密玻璃封装。

    - Q: 在高温环境下如何保证其性能?
    - A: 通过设计有效的散热路径和合理的电路布局,可以确保其在高温环境下正常工作。同时,选择合适的平均整流正向电流值也是关键因素之一。

    7. 总结和推荐


    1N5550 至 1N5554 系列整流二极管以其出色的可靠性、强大的性能和广泛的适用性在市场上脱颖而出。它们是高可靠性应用的理想选择,特别适合需要高功率和高性能的应用场合。强烈推荐这些产品给需要稳定可靠的整流解决方案的工程师和设计师。

JAN1N5550参数

参数
If - 正向电流 3A
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 2μs
正向浪涌电流 100A
配置 -
通用封装 CASE E
安装方式 通孔安装
零件状态 在售
包装方式 散装

JAN1N5550厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JAN1N5550数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JAN1N5550 JAN1N5550数据手册

JAN1N5550封装设计

查看详情并下载
Symbol
Footprint
3D Model
