JANTX1N5615

产品分类: 整流二极管/整流桥
产品描述: 200V 30A 150ns 500nA 1A 通孔安装
供应商型号: JANTX1N5615
供应商: Master
标准整包数: 5

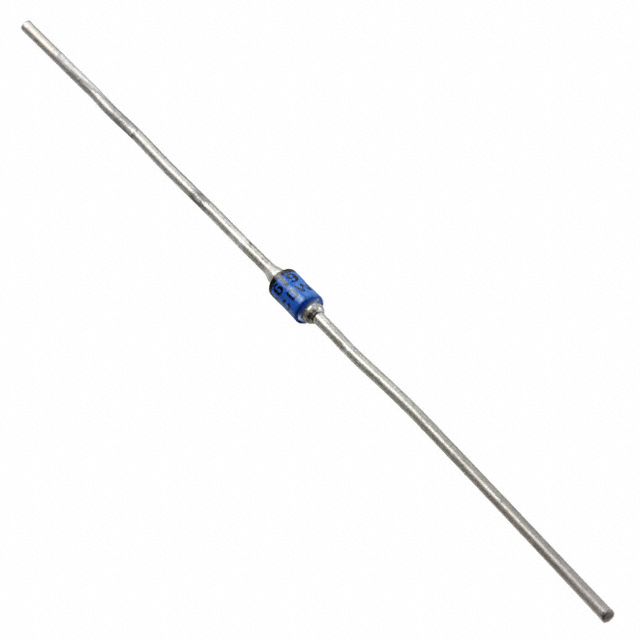

MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N5615

JANTX1N5615概述

    微迈(Microsemi)快恢复玻璃整流二极管系列:1N5615至1N5623

    产品简介


    微迈公司的快恢复玻璃整流二极管系列(型号:1N5615至1N5623)是一款经过军规认证的产品,专门设计用于高可靠性应用场景。这些二极管的工作峰值反向电压范围从200伏特到1000伏特,额定电流为1安培。它们通过无空隙玻璃密封和内部“一级冶金结合”的方式实现完全密封,从而确保了产品的高可靠性。这些产品也提供表面贴装版本,以适应不同的封装需求。

    技术参数


    以下是这些二极管的技术规格:
    | 型号 | 工作峰值反向电压(VRWM)| 最小击穿电压(VBR)| 额定平均正向电流(IO)| 最大正向电压(VF)| 最大漏电电流(IR)| 最大浪涌电流(IFSM)| 反向恢复时间(trr)|
    ::| ::| ::| ::| ::| ::| ::|
    | 1N5615 | 200V | 220V | 1.00A (55°C) | 0.750V | 25μA | 150A | 15ns |
    | 1N5617 | 400V | 440V | 1.00A (55°C) | 0.750V | 25μA | 150A | 15ns |
    | 1N5619 | 600V | 660V | 1.00A (55°C) | 0.750V | 25μA | 250A | 25ns |
    | 1N5621 | 800V | 880V | 1.00A (55°C) | 0.750V | 25μA | 300A | 30ns |
    | 1N5623 | 1000V | 1100V | 1.00A (55°C) | 0.750V | 25μA | 500A | 50ns |
    额定电流在不同温度下的降额:从55°C到100°C,线性下降;从100°C到200°C,继续线性下降至零。
    在特定条件下,最大漏电电流可高达150μA。
    这些二极管可在-65°C至+175°C的温度范围内工作,具有较低的热阻(38°C/W)和快速的热阻抗(4.5°C/W)。

    产品特点和优势


    1. JEDEC注册认证:产品属于流行的JEDEC标准,适用于广泛的行业标准。
    2. 无空隙玻璃密封:保证了完全密封,延长使用寿命。
    3. 三重层保护:提供了额外的耐久性。
    4. 内部一级冶金结合:增强了机械稳定性和电气性能。
    5. 广泛的电压范围:覆盖从200V到1000V的多种需求。
    6. 军事级应用认证:包括JAN, JANTX, JANTXV, 和JANS等级,符合MIL-PRF-19500/429标准。
    7. 高瞬态电流能力:能够承受30A的瞬态电流,适合高电流应用。
    8. 辐射硬化:具有固有的抗辐射能力。

    应用案例和使用建议


    这些二极管适用于各种高可靠性的电路应用,例如:
    - 整流桥电路:用于将交流电转换为直流电。
    - 半桥电路:用于功率变换器。
    - 续流二极管:保护电路免受感应电动势的影响。
    建议在选择时考虑工作环境的温度条件,特别是在高温环境下,需要对电流进行降额处理。此外,在焊接过程中要控制温度,以避免损坏。

    兼容性和支持


    1. 兼容性:这些二极管兼容传统的通孔安装和表面贴装配置,提供了广泛的封装选项。
    2. 支持:Microsemi公司提供了详尽的文档和支持服务,帮助客户正确使用和维护这些产品。具体支持详情可以咨询Microsemi官网。

    常见问题与解决方案


    1. 问题:如何在高温环境下使用?
    - 解决方案:查阅手册中关于温度降额的信息,确保电流值不超过安全限值。
    2. 问题:焊接过程中容易出现哪些问题?
    - 解决方案:严格控制焊接温度不超过260°C,并且在焊接后检查二极管是否有损坏。

    总结和推荐


    综上所述,微迈的1N5615至1N5623系列快恢复玻璃整流二极管是专为高可靠性需求设计的优质产品。它们拥有出色的电气性能、良好的耐温能力和广泛的应用领域,非常适合于军事、航空和其他高可靠性要求的场合。强烈推荐使用这些产品以确保系统的稳定性和可靠性。

JANTX1N5615参数

参数
Ir - 反向电流 500nA
Vr-反向电压 200V
反向恢复时间 150ns
正向浪涌电流 30A
配置 -
If - 正向电流 1A
6.35mm(Max)
2.16mm(Max)
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

JANTX1N5615厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5615数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N5615 JANTX1N5615数据手册

JANTX1N5615封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 5.612 ¥ 47.5336
25+ $ 4.8941 ¥ 40.6924
100+ $ 4.8505 ¥ 40.3299
250+ $ 4.6631 ¥ 38.1861
500+ $ 4.642 ¥ 38.0134
1000+ $ 4.6209 ¥ 37.8406
2500+ $ 4.5998 ¥ 37.6678
5000+ $ 4.5998 ¥ 37.6678
库存: 14
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 237.66
