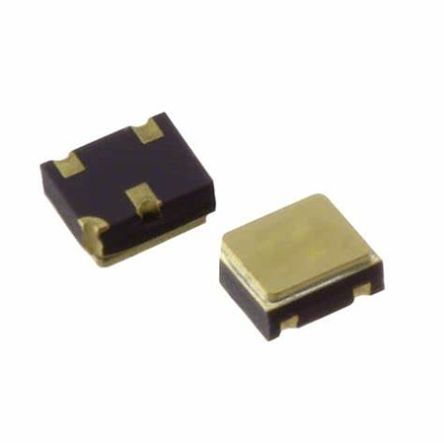

2N2222AUB

产品分类: 三极管(BJT)
产品描述: 1V@ 500mA,50mA NPN 500mW 6V 50nA 75V 50V 800mA 3-SMD 贴片安装
供应商型号: 2N2222AUB
供应商: Master
标准整包数: 5
MICROCHIP TECHNOLOGY 三极管(BJT) 2N2222AUB

2N2222AUB概述


    产品简介


    NPN硅开关晶体管(2N2221A和2N2222A系列)
    2N2221A和2N2222A系列是Microsemi公司生产的一类NPN型硅制开关晶体管。这些晶体管广泛应用于各种电子设备中,包括通信设备、汽车电子系统、工业控制装置等。它们的主要功能是在控制电路中作为开关,通过微小的基极电流来控制集电极和发射极之间的电流流动。这种特性使其成为电路设计中不可或缺的组件之一。

    技术参数


    以下是该系列晶体管的技术规格和性能参数:
    | 参数/测试条件 | 符号 | 最小值 | 最大值 | 单位 |

    | 集电极-发射极击穿电压 | V(BR)CEO | 50 | - | Vdc |
    | 集电极-基极截止电流 | ICBO | 10 | - | μAdc |
    | 发射极-基极截止电流 | IEBO | 10 | - | μAdc |
    | 基极-发射极饱和电压 | VBE(sat) | 0.6 | 1.2 | Vdc |
    | 集电极-发射极饱和电压 | VCE(sat) | 0.3 | 1.0 | Vdc |
    | 小信号短路正向电流转移比 | hfe | 30 | 50
    | 输出电容 | Cobo | 8.0 | - | pF |
    | 输入电容 | Cibo | 25 | - | pF |
    热特性方面,不同封装的热阻值有所不同,具体如下:
    - RθJA (2N2221A, L):325 °C/W
    - RθJA (2N2221AUA):210 °C/W
    - RθJA (2N2221AUB, UBC):325 °C/W

    产品特点和优势


    2N2221A和2N2222A系列晶体管具有以下几个显著的特点和优势:
    1. 高可靠性:这些晶体管通过MIL-PRF-19500/255标准认证,确保在恶劣环境中也能稳定运行。
    2. 宽泛的工作温度范围:它们可以在极端温度环境下正常工作,最高可达到+200°C。
    3. 低饱和电压:在不同的电流条件下,这些晶体管的饱和电压非常低,从而提高了能效。
    4. 高速开关特性:具备出色的动态响应能力,可以快速开启和关闭,适用于高频电路的设计。

    应用案例和使用建议


    这些晶体管在多种应用中都有广泛的应用,例如:
    - 通信设备:用于调制解调器、路由器等设备中的开关电路。
    - 汽车电子系统:用于发动机管理系统、防抱死制动系统(ABS)等。
    - 工业控制系统:在自动化生产线中用作控制开关。
    在使用这些晶体管时,以下几点建议可能会有所帮助:
    - 在进行高频操作时,需要注意晶体管的输出和输入电容的影响。
    - 使用时需要考虑散热问题,特别是在连续高电流工作时。

    兼容性和支持


    这些晶体管与其他常见的电子元器件具有良好的兼容性,适合集成到现有的电子系统中。此外,Microsemi公司提供了详细的文档和技术支持,以帮助客户更好地使用这些产品。用户可以通过官方网站获取更多信息,或者直接联系技术支持团队解决使用中遇到的问题。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是一些用户可能会遇到的问题及其解决方法:
    1. 过热问题:
    - 解决方案:确保在高电流工作条件下进行适当的散热处理。可以使用散热片或风扇来辅助散热。
    2. 工作电流不稳定:
    - 解决方案:检查电路设计,确保基极电流和集电极电流的设置符合手册中的要求。如果存在问题,调整电路参数直到电流稳定为止。
    3. 频繁出现故障:
    - 解决方案:检查是否有外部电磁干扰或机械损坏。更换新晶体管前,请先排除这些问题。

    总结和推荐


    总体评价:2N2221A和2N2222A系列晶体管以其高可靠性、宽工作温度范围和低饱和电压等特点,在多个应用领域中表现出色。对于需要高性能和高可靠性的场合,强烈推荐使用这类晶体管。
    如果您正在寻找一款既可靠又高效的产品,2N2221A和2N2222A系列晶体管将是您的理想选择。

2N2222AUB参数

参数
晶体管类型 NPN
集电极电流 800mA
集电极截止电流 50nA
最大集电极发射极饱和电压 1@ 50mA,500mA
VCBO-最大集电极基极电压 75V
不同 Ib,Ic 时的 Vce 最大饱和值 1V@ 500mA,50mA
配置 -
VEBO-最大发射极基极电压 6V
最大功率耗散 500mW
VCEO-集电极-发射极最大电压 50V
3.25mm(Max)
2.74mm(Max)
1.42mm(Max)
通用封装 3-SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

2N2222AUB厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
