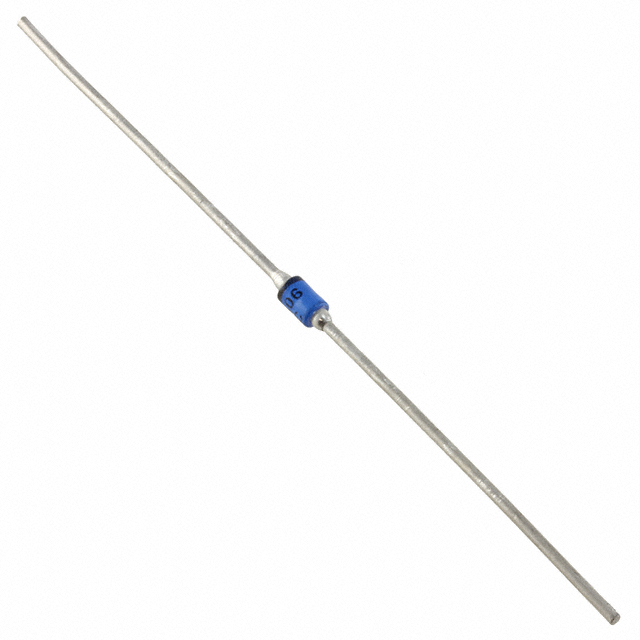

JANTX1N6081

产品分类: 整流二极管/整流桥
产品描述: 175A 30ns 10μA 2A CASE E 通孔安装
供应商型号: 1086-19460-ND
供应商: Digi-Key
标准整包数: 100
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N6081

JANTX1N6081概述


    产品简介


    Microsemi 1N6073至1N6081系列超快恢复玻璃封装整流器 是一系列专门设计用于高可靠性应用的“超快恢复”整流二极管。这些产品符合MIL-PRF-19500/503军规标准,适用于任何不允许失败的场合,例如军事和其他高可靠性需求的应用场景。它们具有3A、6A和12A的不同电流额定值,峰值反向电压范围从50V到150V。该系列产品还提供表面贴装版本(添加“US”后缀)以满足不同封装需求。

    技术参数


    以下是技术手册中列出的主要技术参数:
    | 型号 | 峰值反向电压(VRWM) | 最大正向电压(VF) | 额定平均整流正向电流(IO) | 最大漏电流(IR) | 最大反向恢复时间(trr) | 最大浪涌电流(IFSM) |
    ||
    | 1N6073 | 50 | 2.04 | 3.0A (70°C) / 0.85A (55°C) | 1.0μA | 30ns | 35A |
    | 1N6074 | 100 | 2.04 | 3.0A (70°C) / 0.85A (55°C) | 1.0μA | 30ns | 35A |
    | 1N6075 | 150 | 2.04 | 3.0A (70°C) / 0.85A (55°C) | 1.0μA | 30ns | 35A |
    | 1N6076 | 50 | 1.76 | 6.0A (70°C) / 1.3A (55°C) | 5.0μA | 30ns | 75A |
    | 1N6077 | 100 | 1.76 | 6.0A (70°C) / 1.3A (55°C) | 5.0μA | 30ns | 75A |
    | 1N6078 | 150 | 1.76 | 6.0A (70°C) / 1.3A (55°C) | 5.0μA | 30ns | 75A |
    | 1N6079 | 50 | 1.50 | 12.0A (70°C) / 2.0A (55°C) | 10.0μA | 30ns | 175A |
    | 1N6080 | 100 | 1.50 | 12.0A (70°C) / 2.0A (55°C) | 10.0μA | 30ns | 175A |
    | 1N6081 | 150 | 1.50 | 12.0A (70°C) / 2.0A (55°C) | 10.0μA | 30ns | 175A |

    产品特点和优势


    - JEDEC注册系列:涵盖从1N6073到1N6081的一系列型号。
    - 真空密封的玻璃封装:提供极其坚固的结构。
    - 三重层钝化:增强防护能力。
    - 内部“一级”冶金结合:确保可靠的电气连接。
    - JAN、JANTX和JANTXV认证:符合MIL-PRF-19500/503标准。
    - 快速表面贴装选项:通过添加“US”后缀实现。
    - 超快恢复特性:适合需要极高频率切换的应用场景。
    - 高浪涌电流处理能力:具备优秀的抗瞬时电流冲击的能力。
    - 低热阻:有助于散热,延长使用寿命。
    - 受控雪崩与峰值反向功率能力:适用于严苛的工作环境。
    - 固有的辐射硬化:在极端条件下依然可靠。

    应用案例和使用建议


    该系列产品广泛应用于高可靠性要求的场合,如军事系统、开关电源等。在实际应用中,它们可以作为关键组件,帮助实现极快的切换速度和低正向损耗。具体建议如下:
    - 军事和航空航天应用:这些产品在军事设备和航空航天领域的电源管理中发挥着重要作用,确保系统的高可靠性和稳定性。
    - 电力电子设备:这些二极管能显著提高电力电子设备的性能,尤其是在需要高速度切换的应用中。

    兼容性和支持


    Microsemi为这些产品提供了广泛的兼容性,确保与多种标准和规格相匹配。此外,他们还提供了详细的技术文档和支持服务,以帮助用户解决各种技术问题。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及对应的解决方案:
    - 问题1:正向电压波动较大。
    - 解决办法:检查焊接温度和压力是否符合标准,重新焊接并确保引脚接触良好。

    - 问题2:反向恢复时间过长。
    - 解决办法:确认工作环境温度是否符合手册中的规定,必要时增加散热措施。

    总结和推荐


    Microsemi 1N6073至1N6081系列超快恢复玻璃封装整流器凭借其卓越的性能和可靠性,是高可靠性应用的理想选择。它们不仅具备出色的电气特性和结构设计,还能在恶劣环境中保持稳定运行。总体而言,我们强烈推荐这些产品用于需要高可靠性的电力电子应用场合。

JANTX1N6081参数

参数
反向恢复时间 30ns
正向浪涌电流 175A
配置 -
If - 正向电流 2A
Ir - 反向电流 10μA
Vr-反向电压 -
通用封装 CASE E
安装方式 通孔安装
应用等级 工业级
包装方式 散装

JANTX1N6081厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N6081数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N6081 JANTX1N6081数据手册

JANTX1N6081封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 44.8243 ¥ 375.1235
库存: 0
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
