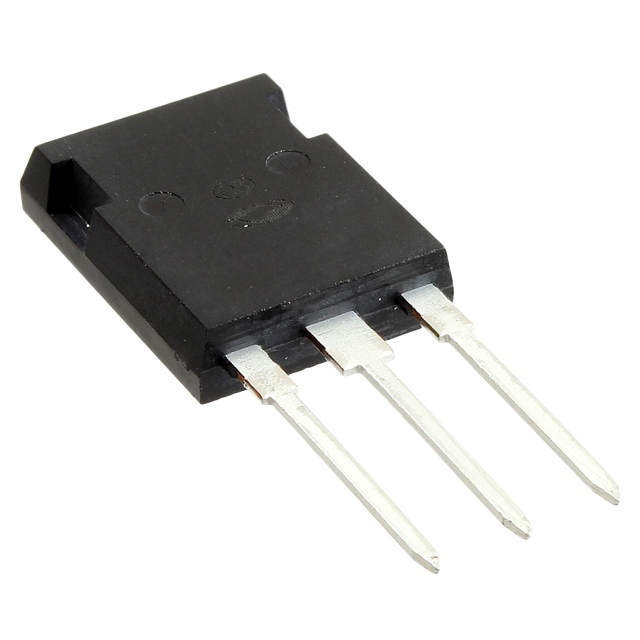

APT30S20BCTG

产品分类: 整流二极管/整流桥
产品描述: 320A 55ns 500μA 45A TO-247 通孔安装
供应商型号: 3929953
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 APT30S20BCTG

APT30S20BCTG概述

    APT100S20BG 高压肖特基二极管技术手册解析

    1. 产品简介


    APT100S20BG 是一种高压肖特基二极管,专为电源管理和高频率开关应用设计。它具备低正向电压、低漏电流和超快反向恢复特性。APT100S20BG 符合 RoHS 标准,适用于多种应用场景,包括电源和配电系统、开关模式电源、逆变器、转换器和工业电机驱动器。

    2. 技术参数


    APT100S20BG 的关键技术和性能参数如下所示:
    | 参数 | 符号 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |
    |
    | 最大直流反向电压 | VR | - | - | 200 | V |
    | 最大平均正向电流 | IF(AV) | - | - | 120 | A |
    | 正向电压 | VF | 0.89 | 0.95 | 1.06 | V |
    | 最大反向泄漏电流 | IRM | 2 | - | 40 | mA |
    | 结电容 | CJ | - | - | 470 | pF |
    绝对最大额定值
    | 参数 | 符号 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |
    |
    | 最大峰值重复反向电压 | VRRM | - | - | 200 | V |
    | 最大工作峰值反向电压 | VRWM | - | - | 200 | V |
    | 非重复性正向浪涌电流 | IFSM | - | - | 1000 | A |
    | 工作和存储温度范围 | TJ, TSTG| -55 | - | 150 | °C |
    热和机械特性
    | 参数 | 符号 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |
    |
    | 结至外壳热阻 | RθJC | 0.18 | - | - | °C/W |
    | 封装重量 | Wt | - | - | 0.22 oz | g |
    | 最大安装扭矩 | - | - | - | 10 lbf-in | 1.1 N-m |

    3. 产品特点和优势


    - 低正向电压:减少功耗,提高效率。
    - 低漏电流:增强系统的稳定性和可靠性。
    - 超快反向恢复:适合高频率应用,提高系统效率。
    - 鲁棒性:具备雪崩能量额定值,确保在恶劣环境下仍能可靠运行。
    - 环保:符合 RoHS 标准,无铅化生产,环保安全。

    4. 应用案例和使用建议


    - 电源和配电系统:用于提高功率密度和效率。
    - 开关模式电源:提升高频切换性能,降低电磁干扰。
    - 逆变器和电机驱动:提供高可靠性,增强电机控制精度。

    使用建议:在设计电路时,考虑到高频率的应用需求,合理配置元件参数以避免过热。对于逆变器应用,可以增加散热装置以保证长期稳定运行。

    5. 兼容性和支持


    APT100S20BG 具有广泛的兼容性,可与其他标准封装的产品互换。Microsemi 提供详尽的技术文档和客户支持,确保用户在使用过程中获得帮助。

    6. 常见问题与解决方案


    - 问题1:二极管出现异常发热。
    解决方案:检查电路布局,确保良好的散热路径。必要时增加散热片。
    - 问题2:二极管反向恢复时间过长。
    解决方案:检查正向电流和温度条件,确保符合额定参数。

    7. 总结和推荐


    APT100S20BG 高压肖特基二极管在高频开关电源和电机驱动等领域表现卓越,具有高效、可靠的优点。推荐用于需要高性能、高可靠性的应用场景。此外,Microsemi 提供的优质技术支持和文档资料使用户能够更好地了解和利用这一优秀产品。

APT30S20BCTG参数

参数
Vr-反向电压 -
反向恢复时间 55ns
正向浪涌电流 320A
配置 -
If - 正向电流 45A
Ir - 反向电流 500μA
通用封装 TO-247
安装方式 通孔安装
包装方式 管装

APT30S20BCTG厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
